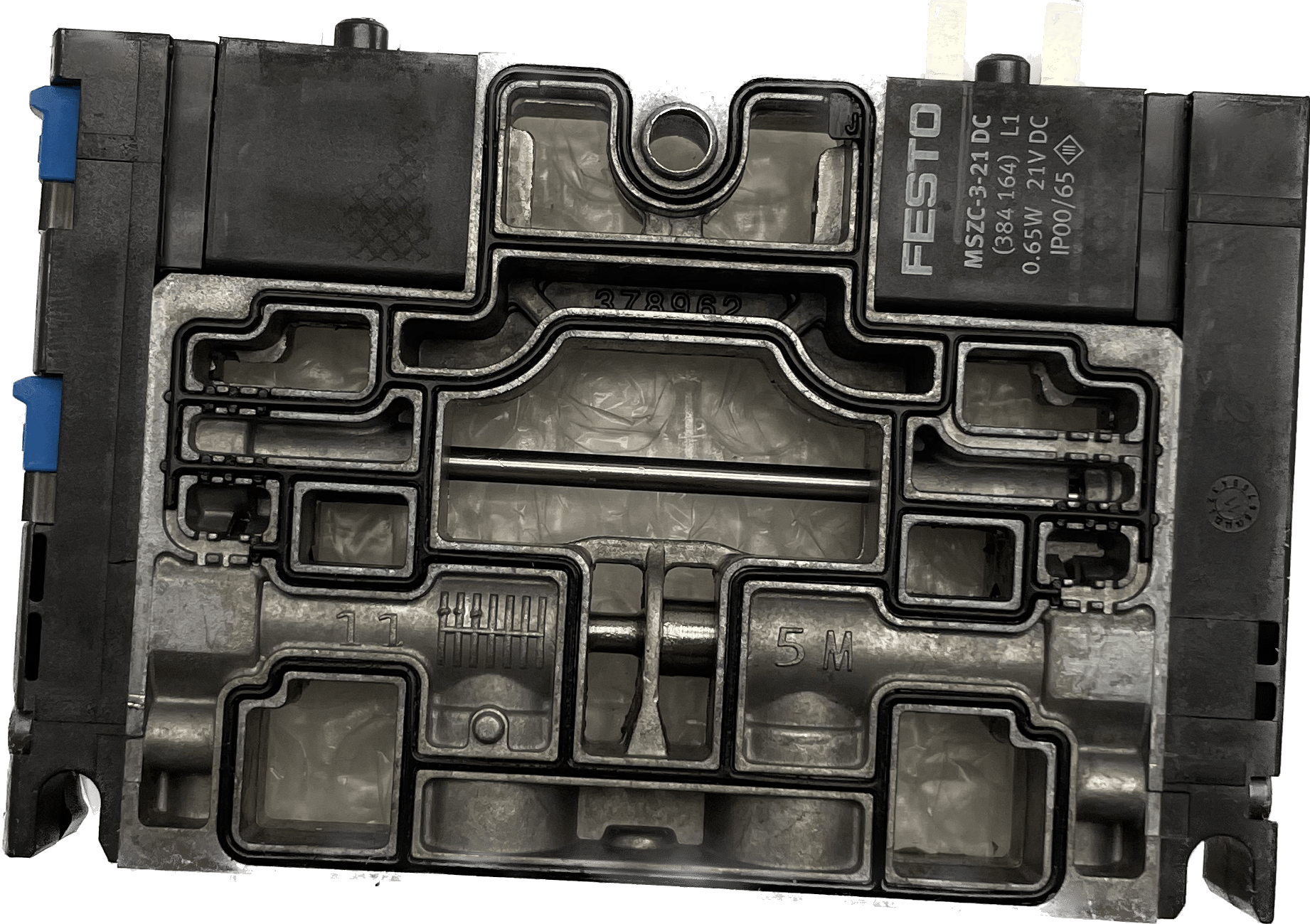

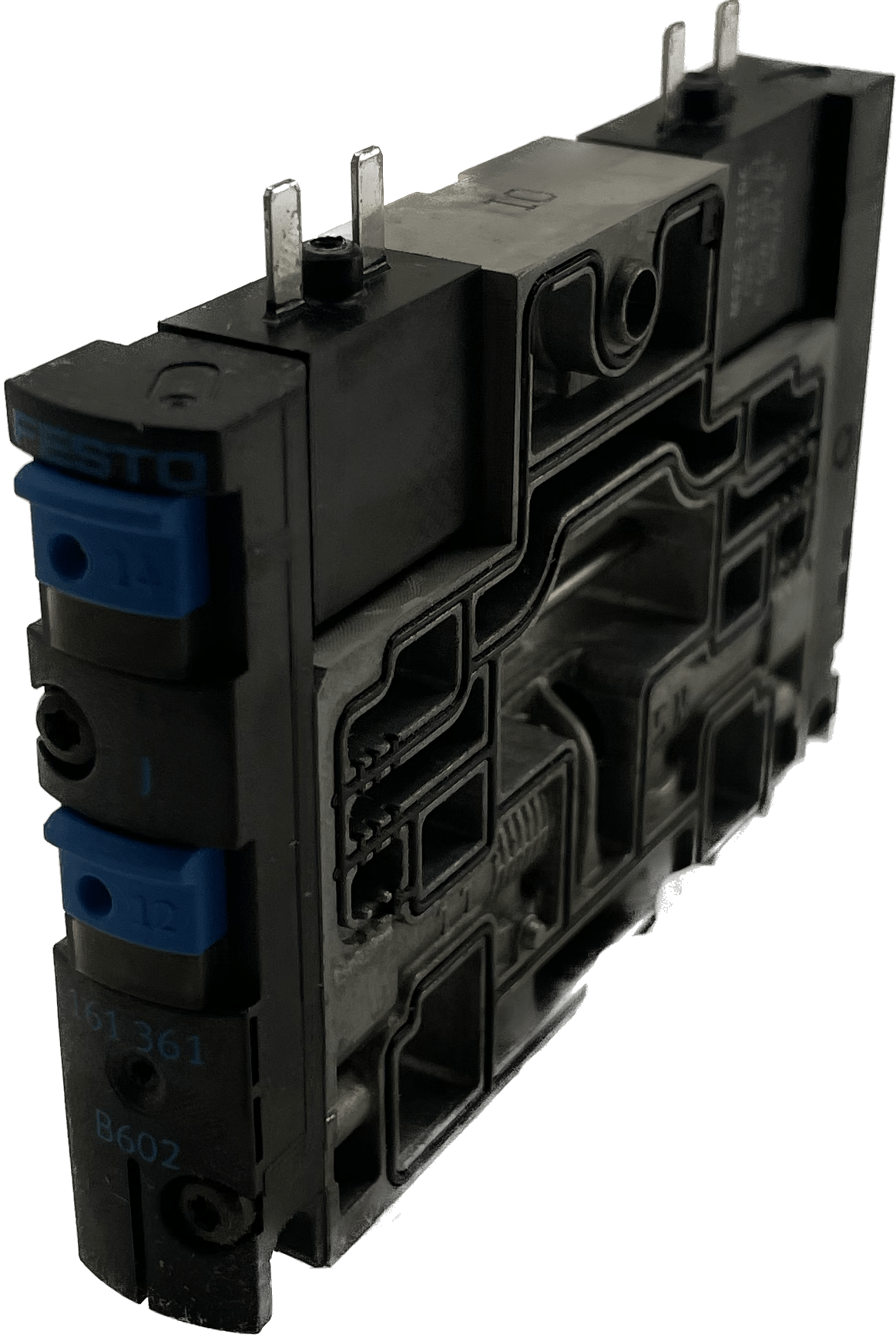

Válvula solenoide Festo CPV14-M1H-5JS-1/8

Fiesta
Artículos en stock no utilizados
válvula magnética
CPV14-M1H-5JS-1/8
161361
GTIN 4052568012359
Función de válvula
5/2 biestable
Tipo de actuación
eléctrico
Tamaño de la válvula
14mm
Caudal nominal normal
800 l/min
Conexión de trabajo neumática
G1/8
Tensión de funcionamiento
24 VCC
presión operacional
-0,09 MPa... 1 MPa
presión operacional
-0,9 bares... 10 bares
Estructura estructural
deslizador de pistón
clase de protección
IP65
Diámetro nominal
6mm
Función de escape
no se puede estrangular
Principio de sellado
suave
Posición de instalación
cualquier
Accionamiento manual
resucitado
manosear
Tipo de impuesto
precontrolado
Controlar el suministro de aire
externo
interno
Dirección del flujo
no reversible
Símbolo
00991683
Cobertura
cobertura positiva
Presión fiscal
0,3 MPa ... 0,8 MPa
Presión fiscal
3 barras... 8 barras
valor b
0.42
valor C
3,2 l/bar
tiempo de conmutación
12 ms
Ciclo de trabajo
100% en combinación con mantener la reducción actual
Consumo de energía eléctrica
0,65W
Pulso de prueba positivo máx. con señal 0
1400 µs
Pulso de prueba negativo máx. con 1 señal
400 µs
Medio operativo
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de operación/control
Posibilidad de funcionamiento engrasado (necesario para un funcionamiento posterior)
resistencia de vibracion
Ensayo de uso en transporte con nivel de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Ensayo de choque con nivel de severidad 2 según FN 942017-5 y EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - estrés de corrosión moderado
Cumplimiento de laboratorios
VDMA24364-B1/B2-L
Temperatura de almacenamiento
-20 ºC ... 40 ºC
Temperatura media
-5 ºC ... 50 ºC
Temperatura ambiente
-5 ºC ... 50 ºC
Peso del Producto
120 gramos
Tipo de fijación
con agujero pasante
Conexión de aire de control 12/14
Grupo de caza
Control de conexión de aire de escape 82/84
Grupo de caza
Conexión neumática 1
Grupo de caza
Conexión neumática 2
G1/8
Conexión neumática 3/5 resumida
Grupo de caza
Conexión neumática 4
G1/8
nota material
Conforme a RoHS
Sellos de materiales
HNBR
NBR
Material de la carcasa
Aluminio fundido
ensuciar
POM
PPP
Stahl
