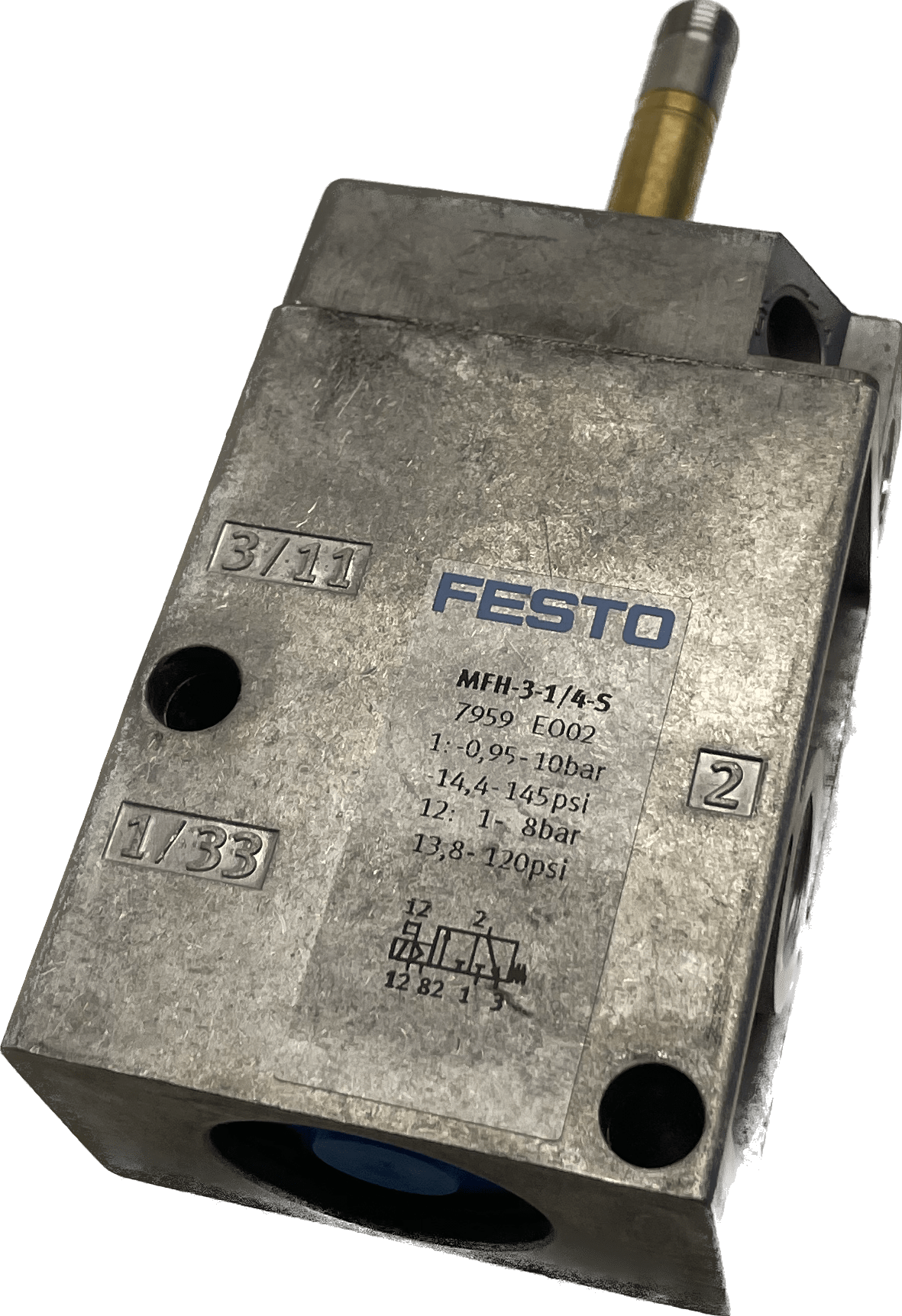

Válvula solenoide Festo MFH-3-1/4-S

Fiesta
artículos en stock no utilizados
7959
válvula magnética
MFH-3-1/4-S
GTIN 4052568111175
Función de válvula
3/2 monoestable cerrado
Tipo de actuación
eléctrico
ancho
30,5 milímetros
Caudal nominal normal
800 l/min
Conexión de trabajo neumática
G1/4
Tensión de funcionamiento
mediante bobina magnética, pedir por separado
presión operacional
-0,095MPa... 1MPa
presión operacional
-0,95 bares... 10 bares
Estructura estructural
Asiento de placa
Tipo de reinicio
resorte mecanico
Permiso
c UL nosotros - Reconocido (OL)
clase de protección
IP65
Diámetro nominal
7 milímetros
dimensión de la cuadrícula
32mm
Función de escape
estrangulador
Principio de sellado
suave
Posición de instalación
cualquier
Accionamiento manual
resucitado
Tipo de impuesto
precontrolado
Controlar el suministro de aire
externo
Dirección del flujo
reversible
Símbolo
00992879
Cobertura
cobertura negativa
Presión fiscal
0,1 MPa ... 0,8 MPa
Presión fiscal
1 barra... 8 barras
Desconectar el tiempo
29 ms
Hora de encendido
10 ms
Pulso de prueba positivo máx. con señal 0
2200 µs
Pulso de prueba negativo máx. con 1 señal
3700 µs
Características de la bobina
Ver bobina magnética, que se debe pedir por separado.
Medio operativo
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de operación/control
Posibilidad de funcionamiento engrasado (necesario para un funcionamiento posterior)
Korrosionsbeständigkeitsklasse KBK
1 - bajo estrés por corrosión
Cumplimiento de laboratorios
VDMA24364-B1/B2-L
Temperatura de almacenamiento
-20 ºC ... 60 ºC
Temperatura media
-10 ºC ... 60 ºC
Medio de control
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Temperatura ambiente
-5 ºC ... 40 ºC
Peso del Producto
320 gramos
Conexión eléctrica
mediante bobina F, se debe pedir por separado
Tipo de fijación
opcionalmente:
en regleta de conexión
con agujero pasante
Controlar la conexión del aire de escape 82
M5
Conexión de aire de control 12
M5
Conexión neumática 1
G1/4
Conexión neumática 2
G1/4
Conexión neumática 3
G1/4
nota material
Conforme a RoHS
Sellos de materiales
NBR
Material de la carcasa
Aluminio fundido
