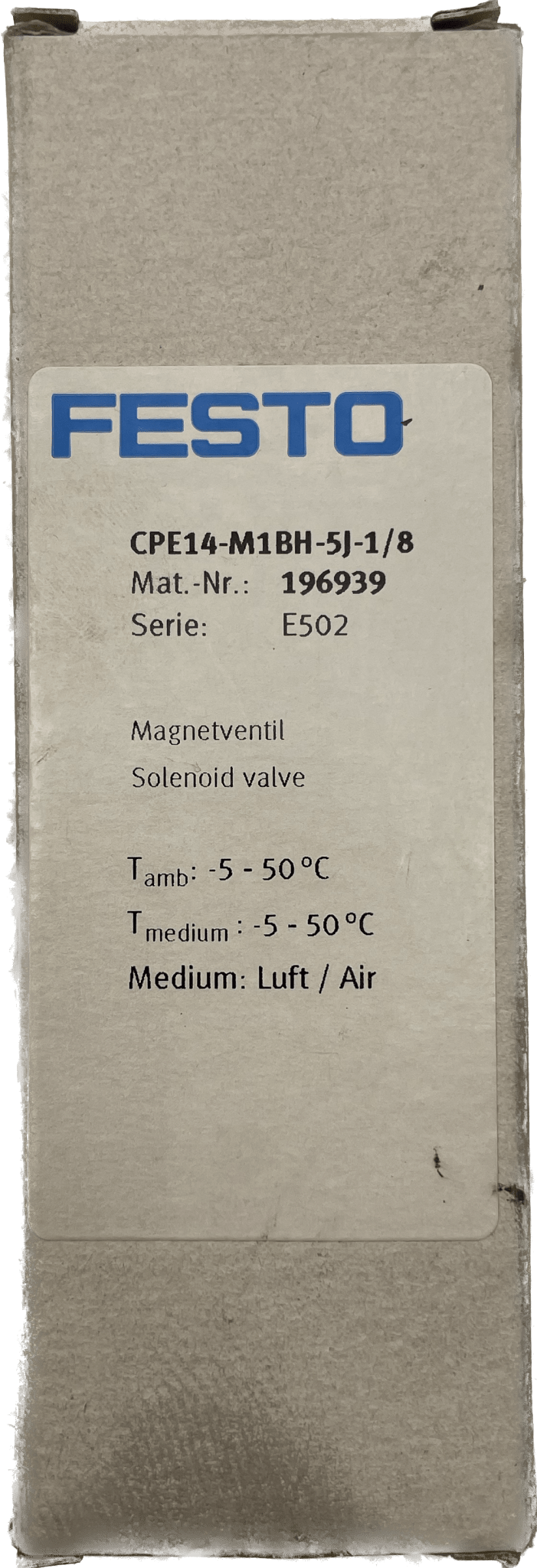

Válvula solenoide Festo CPE14-M1BH-5J-1/8

Fiesta
artículos en stock no utilizados
válvula magnética
CPE14-M1BH-5J-1/8
196939
GTIN 4052568015428
Función de válvula
5/2 biestable
Tipo de actuación
eléctrico
ancho
14mm
Caudal nominal normal
800 l/min
Conexión de trabajo neumática
G1/8
Tensión de funcionamiento
24 VCC
presión operacional
0,2 MPa ... 0,8 MPa
presión operacional
2 barras... 8 barras
Estructura estructural
deslizador de pistón
Permiso
c UL nosotros - Reconocido (OL)
Clasificación marítima
ver certificado
clase de protección
IP65
con enchufe
según IEC 60529
Diámetro nominal
6mm
Función de escape
estrangulador
Principio de sellado
suave
Posición de instalación
cualquier
Accionamiento manual
bloqueo con accesorios
manosear
Tipo de impuesto
precontrolado
Controlar el suministro de aire
interno
Dirección del flujo
no reversible
Símbolo
00991013
Marcado de ubicación de válvula
Portador del escudo
Cobertura
cobertura positiva
tiempo de conmutación
13 ms
Ciclo de trabajo
100% en combinación con mantener la reducción actual
Pulso de prueba positivo máx. con señal 0
1200 µs
Pulso de prueba negativo máx. con 1 señal
900 µs
Características de la bobina
24 V CC: 1,28 W
Fluctuaciones de tensión permitidas
-15 % / +10 %
Medio operativo
Aire comprimido según ISO 8573-1:2010 [7:4:4]
Nota sobre el medio de operación/control
Posibilidad de funcionamiento engrasado (necesario para un funcionamiento posterior)
resistencia de vibracion
Ensayo de uso en transporte con nivel de severidad 2 según FN 942017-4 y EN 60068-2-6
Resistencia a los golpes
Ensayo de choque con nivel de severidad 2 según FN 942017-5 y EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - estrés de corrosión moderado
Cumplimiento de laboratorios
VDMA24364-B1/B2-L
Temperatura media
-5 ºC ... 50 ºC
Temperatura ambiente
-5 ºC ... 50 ºC
Peso del Producto
115 gramos
Conexión eléctrica
2 polos
Tipo de fijación
con agujero pasante
Controlar la conexión del aire de escape 82
M3
Controlar la conexión del aire de escape 84
M3
Conexión de aire de control 12
M3
Conexión de aire de control 14
M3
Conexión neumática 1
G1/8
Conexión neumática 2
G1/8
Conexión neumática 3
G1/8
Conexión neumática 4
G1/8
Conexión neumática 5
G1/8
nota material
Conforme a RoHS
Sellos de materiales
NBR
Material de la carcasa
Aluminio fundido
