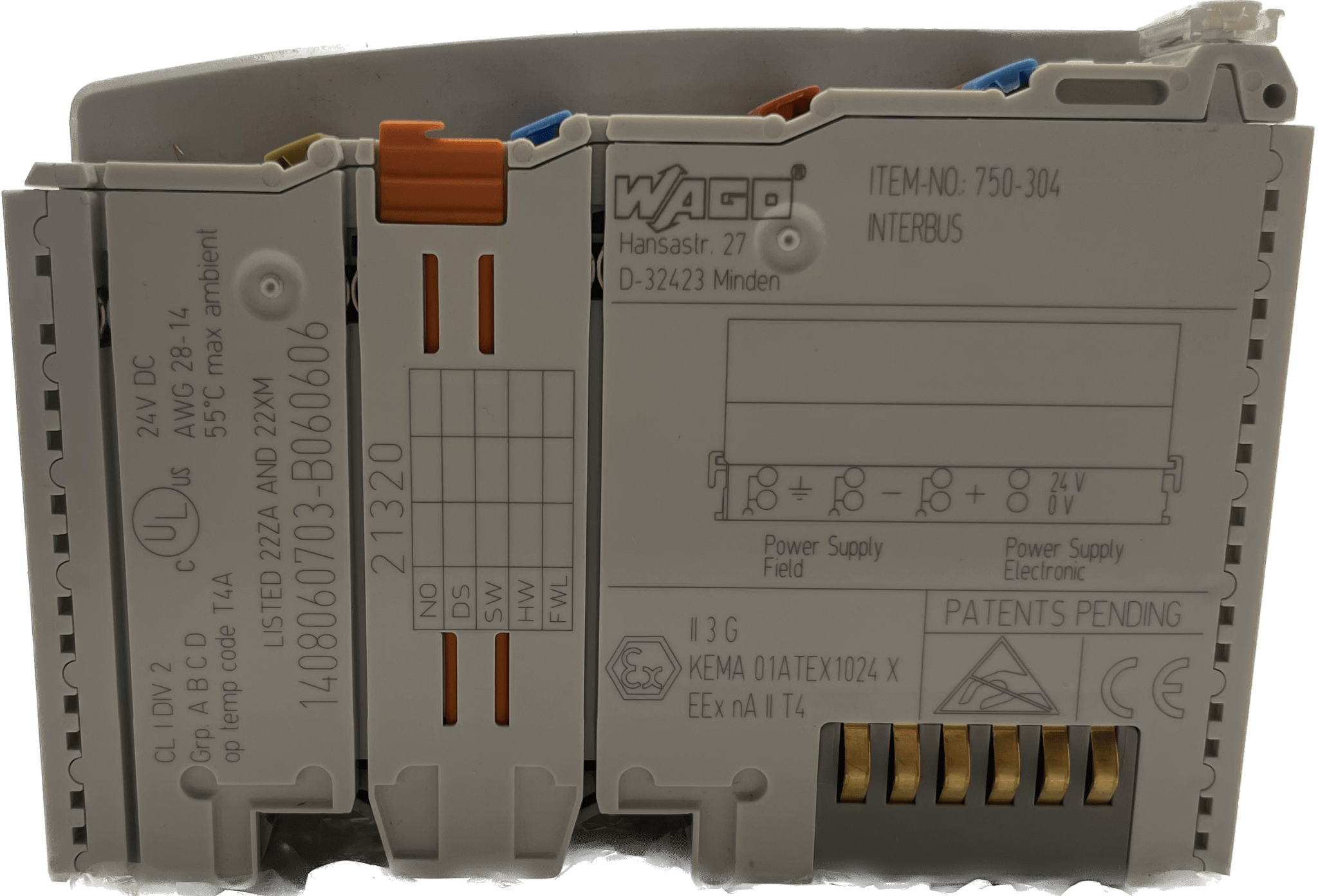

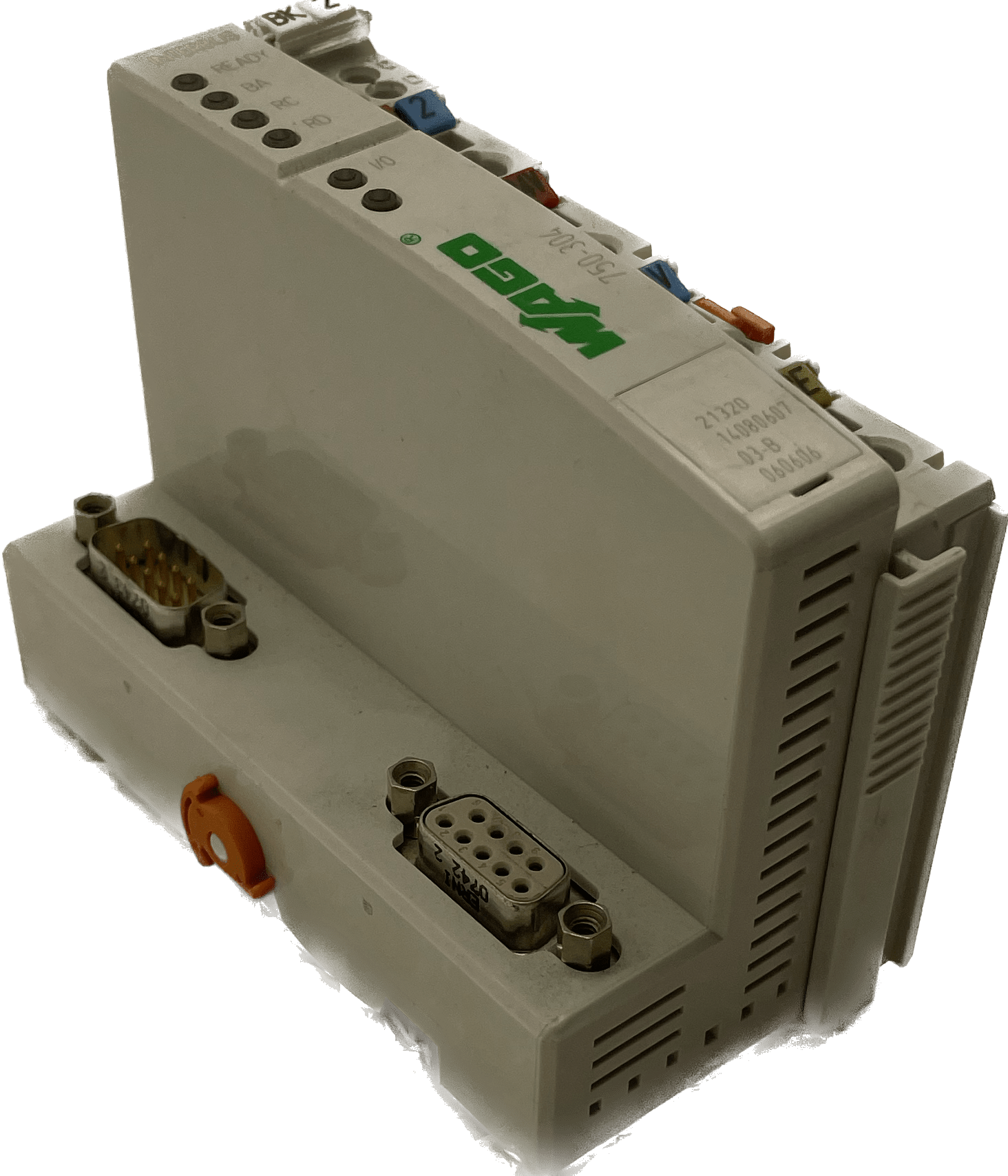

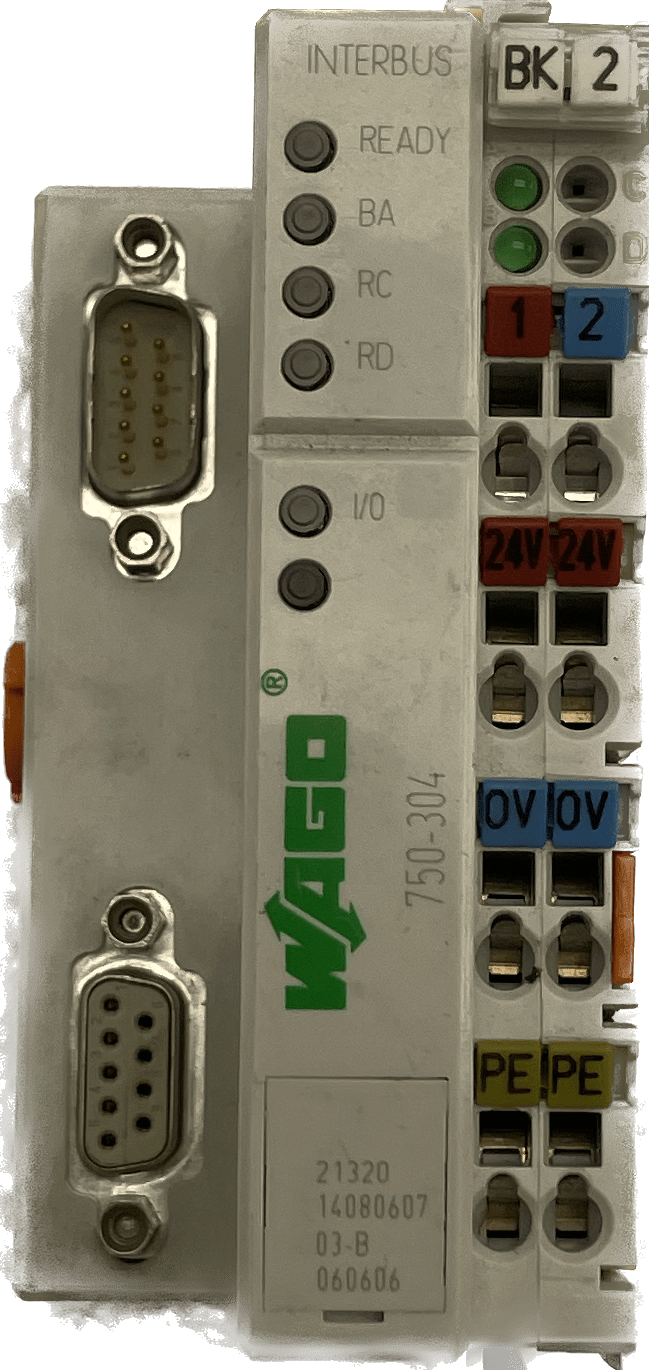

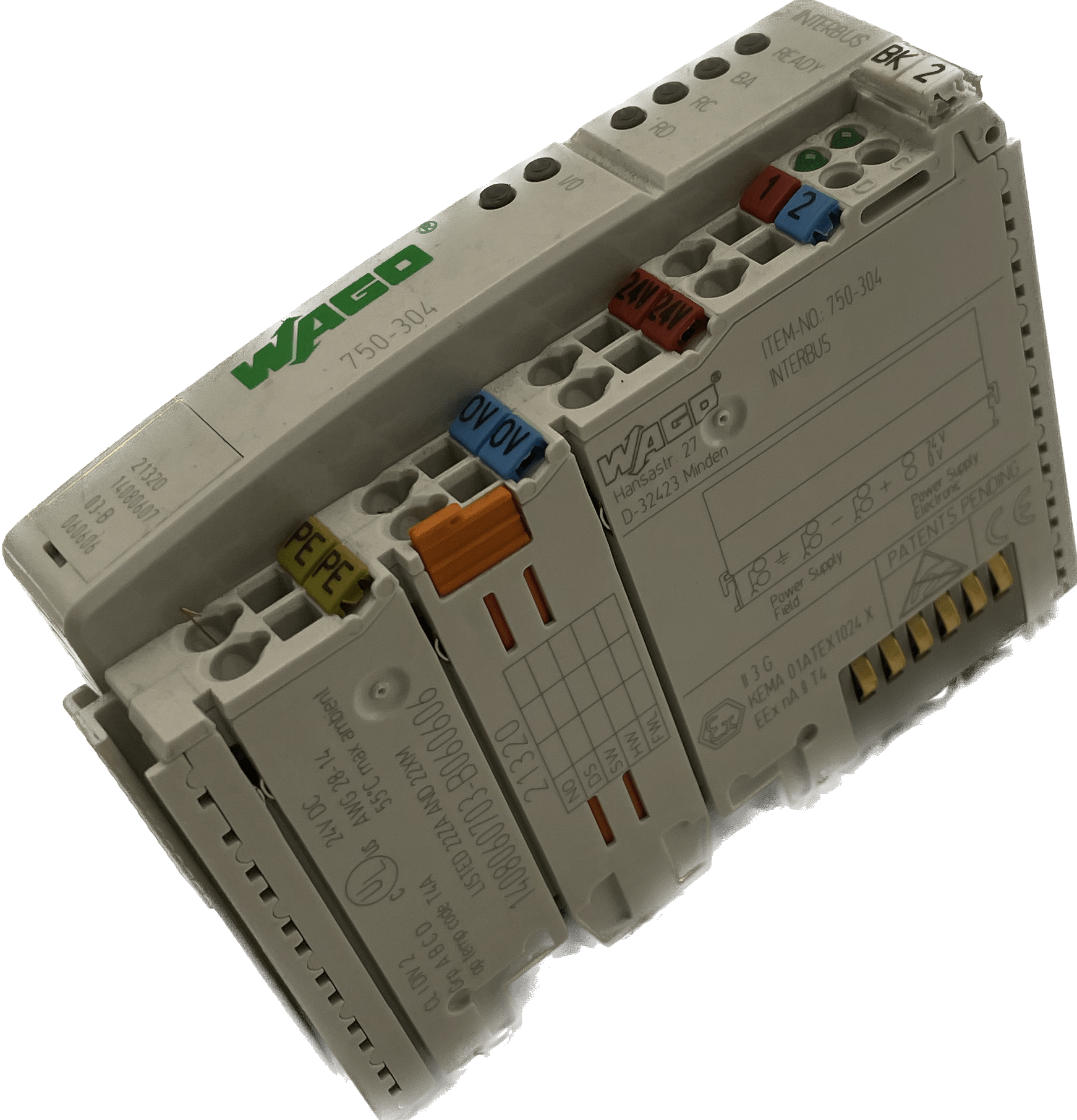

ВАГО 750-304 (г)

нужный
Система ввода-вывода WAGO 750/753Артикул. 750-304
Фельдбускопплер ИНТЕРБУС
Этот соединитель полевой шины соединяет WAGO-I/O-SYSTEM в качестве ведомого устройства с INTERBUS в качестве удаленного участника шины.

Шинный контроллер распознает все вставленные клеммы ввода-вывода и создает на их основе локальный образ процесса. Это может быть смешанное расположение аналоговых (пословный обмен данными) и цифровых (побитовый обмен данными) терминалов.

Изображение отображается в памяти ответственного контроллера через полевую шину INTERBUS.

Локальный образ процесса разделен на область входных и выходных данных. Данные процесса можно считывать через INTERBUS и далее обрабатывать в контроллере. Выходные данные процесса выводятся через INTERBUS.

Данные аналоговых терминалов сохраняются в автоматически создаваемом образе процесса в порядке их расположения после шинного соединителя. Биты цифровых терминалов объединяются в байты и аналоговые данные.
