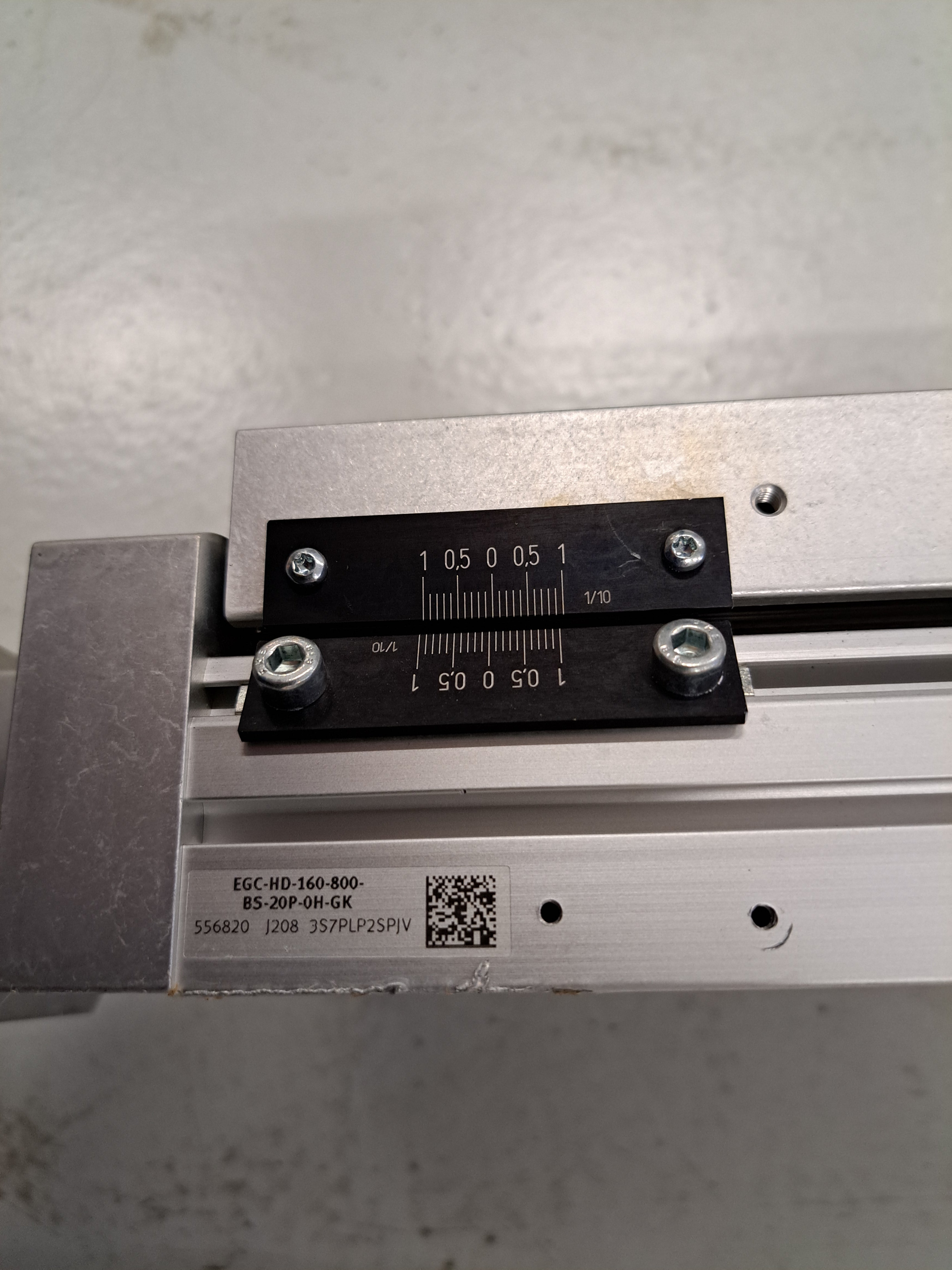

Ось шпинделя Festo EGC-HD-160-800-BS-20P-0H-GK

Вечеринка
нужный
Ось шпинделя
EGC-HD-160--BS
556820
EGC-HD-160-800-BS-20P-0H-ГК
рабочий ход
800 мм
Размер
160
Диаметр шпинделя
15 мм
Положение установки
любой
гид
Рециркуляционная шариковая направляющая
Структурная структура
Электромеханическая линейная ось
с шариковым винтом
Моторарт
шаговый двигатель
Серводвигатель
Тип шпинделя
Шариковый винт
Символ
00991211
Макс. ускорение
15 м/с²
Максимальная скорость
1 м/с
повторяемость
±0,02 мм
Рабочий цикл
100%
Соответствие требованиям LABS
VDMA24364-Зона III
Класс защиты
IP40
Температура окружающей среды
-10 °С ... 60 °С
Моменты второй степени площади Iy
1350000 мм4
Моменты второй степени площади Iz
1.01Е7 мм4
Макс. Сила Fy
5600 Н
Макс. Крафт Фз
5600 Н
Макс. Момент Мкс
300 Нм
Макс. момент мой
500 Нм
Макс. Момент Мз
500 Нм
Макс. радиальная сила на приводном валу.
250 Н
Макс. усилие подачи Fx
650 Н
Крутящий момент инерции It
666000 мм4
Момент инерции массы JH на метр хода
0,0346 кгсм²
Вес саней
2080 г
Вес дополнительной перевозки
1963 г.
Базовый вес при ходе 0 мм
7210 г
Доплата за вес за ход 10 мм
138 г
Материал торцевой крышки
Кованый алюминиевый сплав
анодированный
Материал драйвера
Кованый алюминиевый сплав
анодированный
Профиль материала
Кованый алюминиевый сплав
анодированный
Примечание к материалу
Соответствует RoHS
Материал крышки привода
Кованый алюминиевый сплав
анодированный
Материал направляющей каретки
Шталь
Материал направляющей
Шталь
Материал слайда
Кованый алюминиевый сплав
анодированный
Материал гайки шпинделя
Шталь
Материал шпинделя
Шталь
