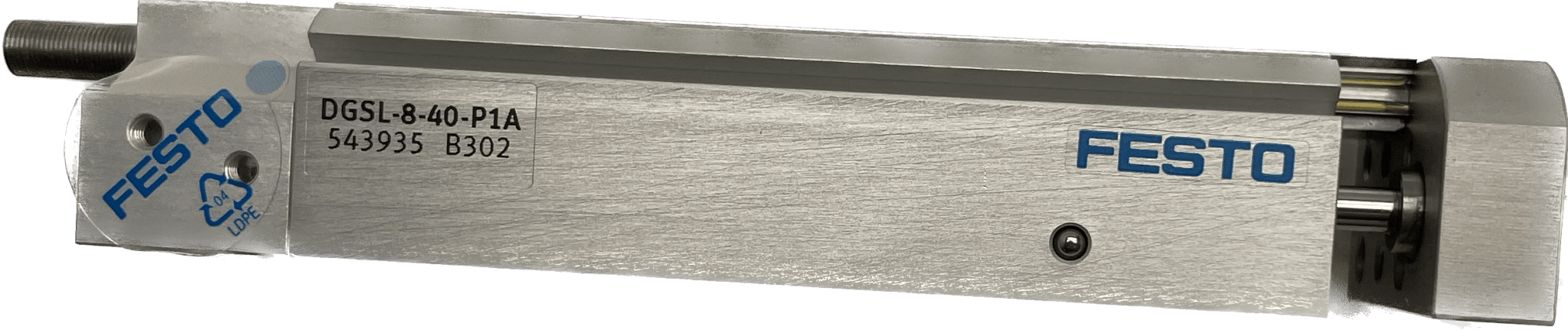

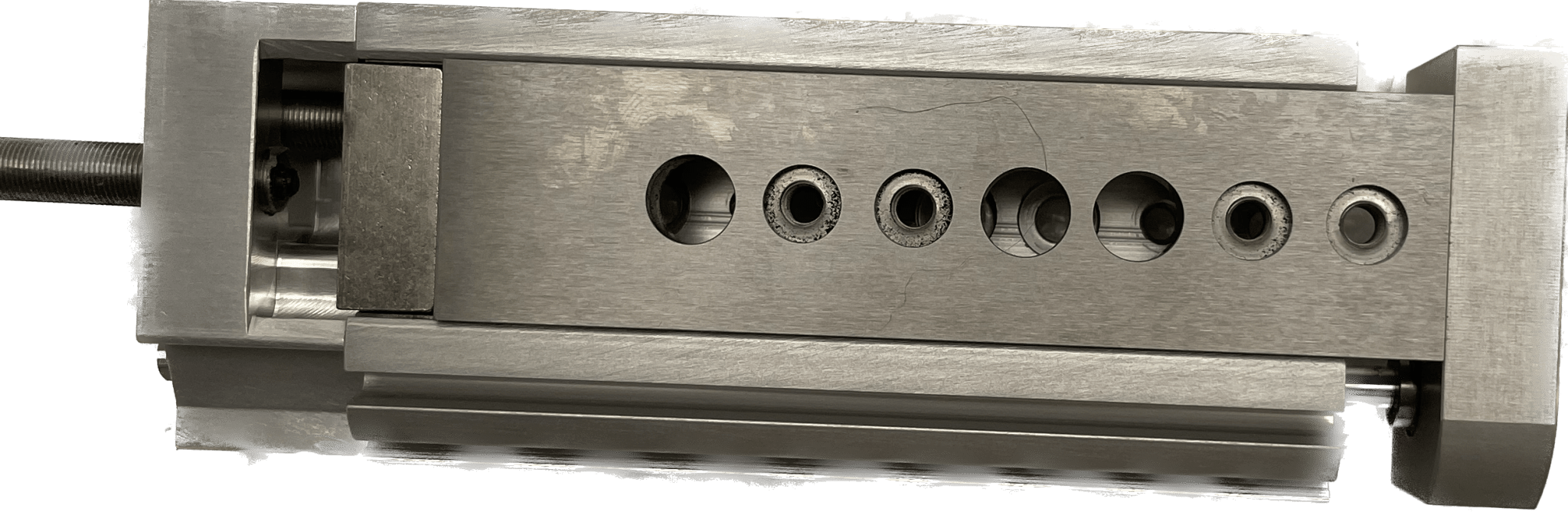

Festo Mini-Schlitten DGSL-8-40-P1A

Festo

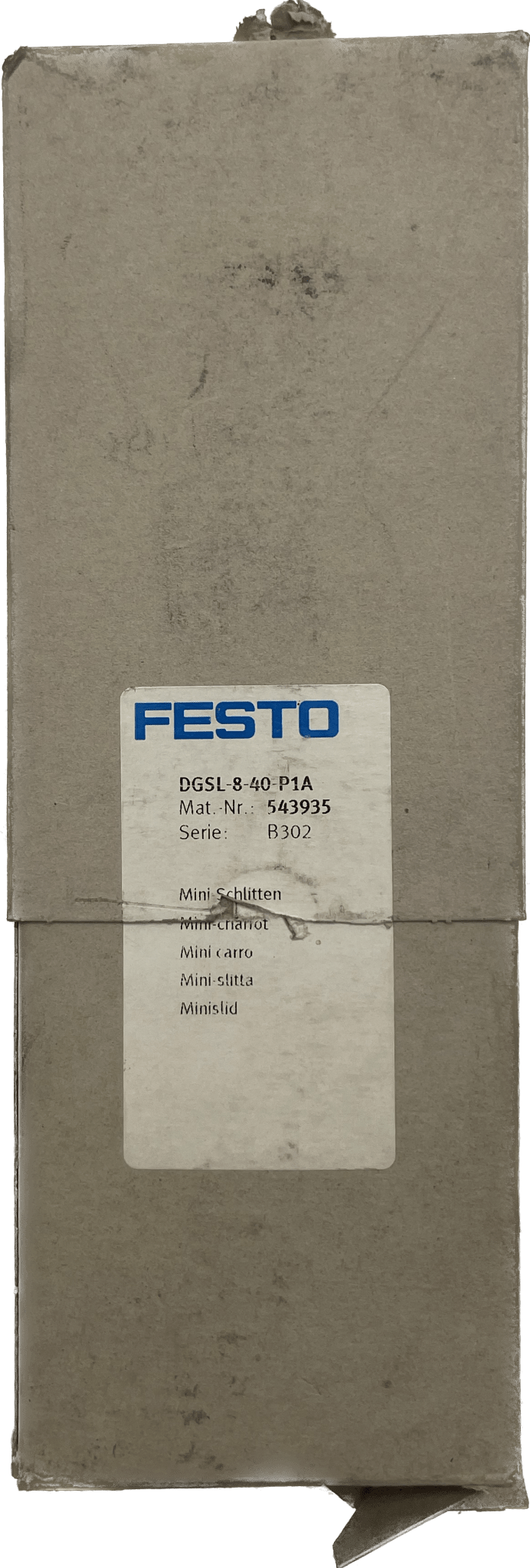

unbenutzte Lagerware
Mini-Schlitten
DGSL-8-40-P1A
543935
GTIN 4052568182809
Hub
40 mm
Justierbarer Endlagenbereich / Länge vorne
35.5 mm
Justierbarer Endlagenbereich / Länge hinten
18.5 mm
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.15 MPa ... 0.8 MPa
Betriebsdruck
1.5 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
±0,01 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
0.03 J
Dämpfungslänge
3.1 mm
Max. Kraft Fy
934 N
Max. Kraft Fz
934 N
Max. Moment Mx
10 Nm
Max. Moment My
5.5 Nm
Max. Moment Mz
5.5 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
40 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
130 g
Produktgewicht
323 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M3
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
