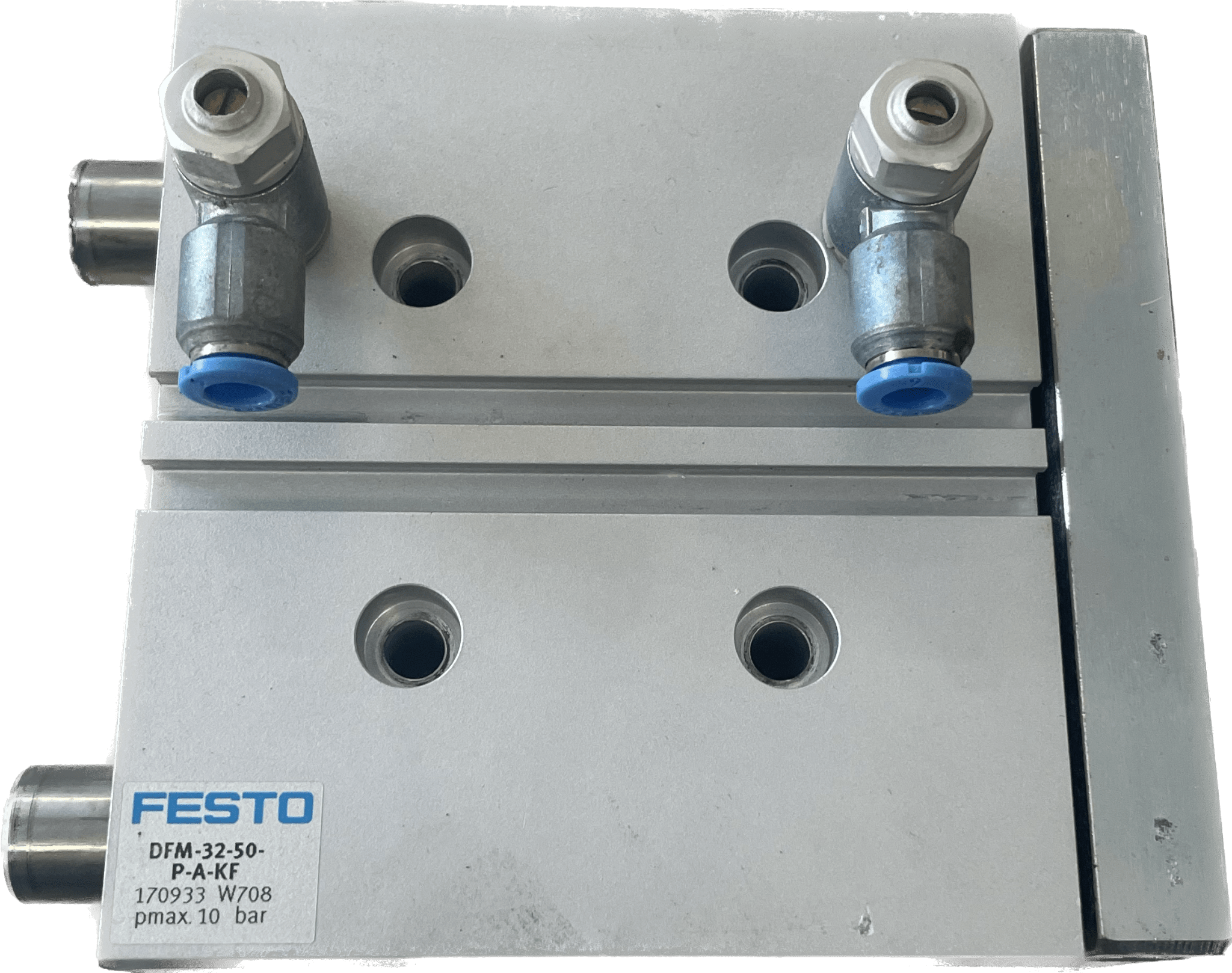

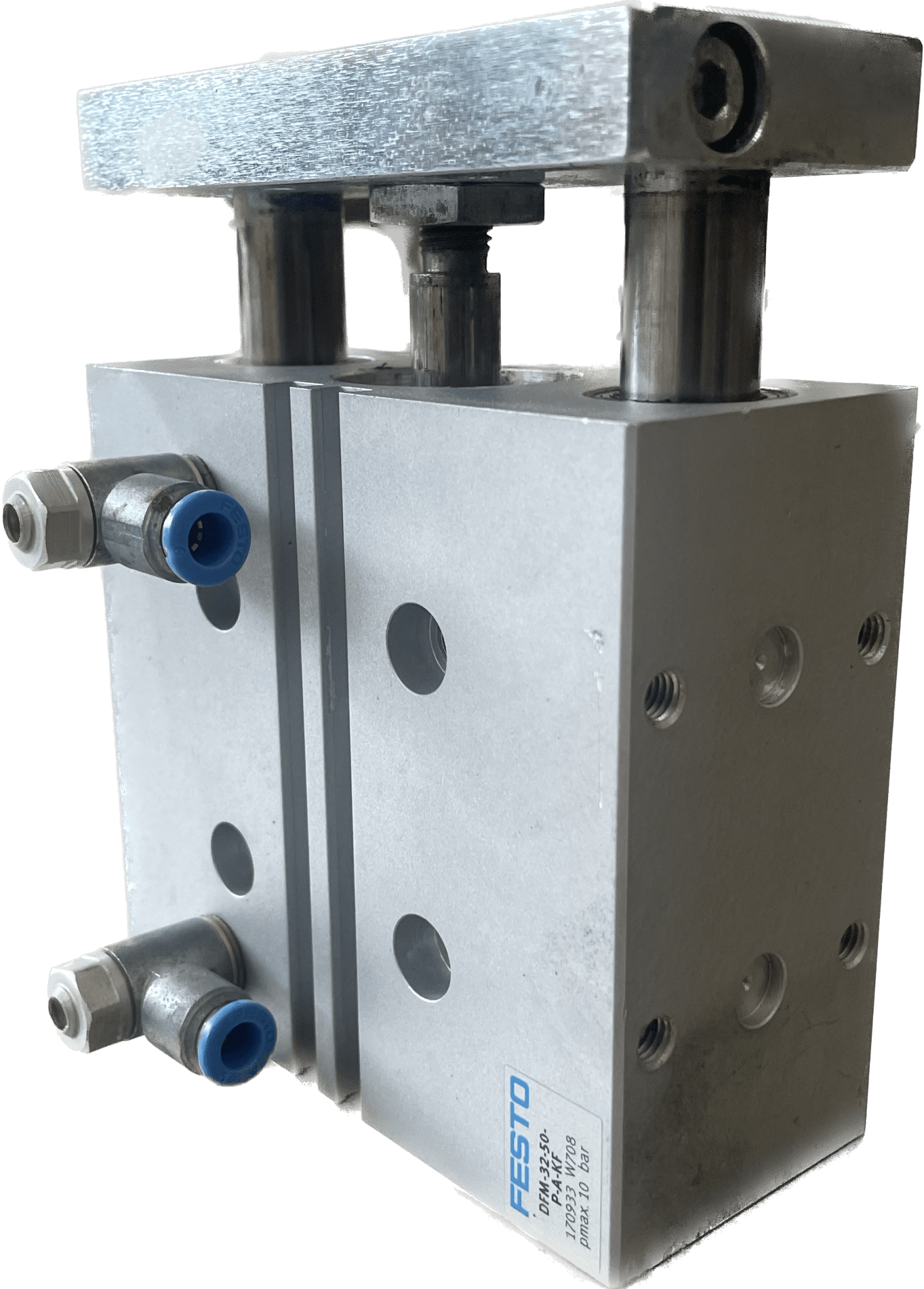

Festo Führungszylinder DFM-32-50-P-A-KF

Festo
gebraucht
Führungszylinder
DFM-32-50-P-A-KF
170933
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 mm
Hub
50 mm
Kolben-Ø
32 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.15 MPa ... 1 MPa
Betriebsdruck
1.5 bar ... 10 bar
Max. Geschwindigkeit
0.8 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-5 °C ... 60 °C
Aufprallenergie in den Endlagen
0.4 J
Max. Kraft Fy
1130 N
Max. Kraft Fy statisch
1260 N
Max. Kraft Fz
1130 N
Max. Kraft Fz statisch
1260 N
Max. Moment Mx
44.09 Nm
Max. Moment Mx statisch
49.14 Nm
Max. Moment My
18.66 Nm
Max. Moment My statisch
20.79 Nm
Max. Moment Mz
18.66 Nm
Max. Moment Mz statisch
20.79 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
7.09 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
126 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
482 N
Bewegte Masse
996 g
Produktgewicht
2038 g
Schwerpunkt der bewegten Masse in Abhängigkeit vom Hub
37.1 mm
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
