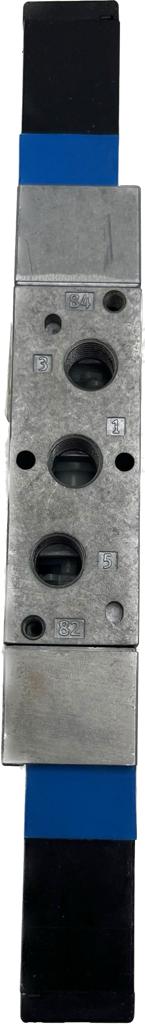

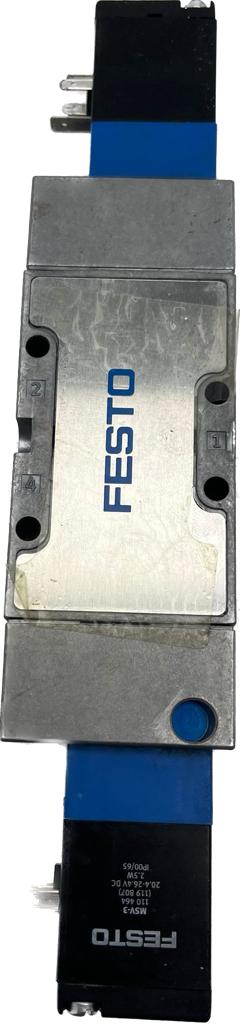

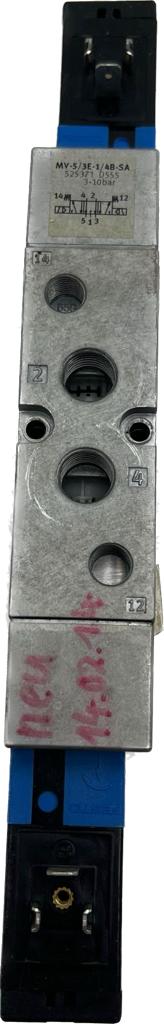

Festo MVH-5/3E-1/4-B 19139

Festo

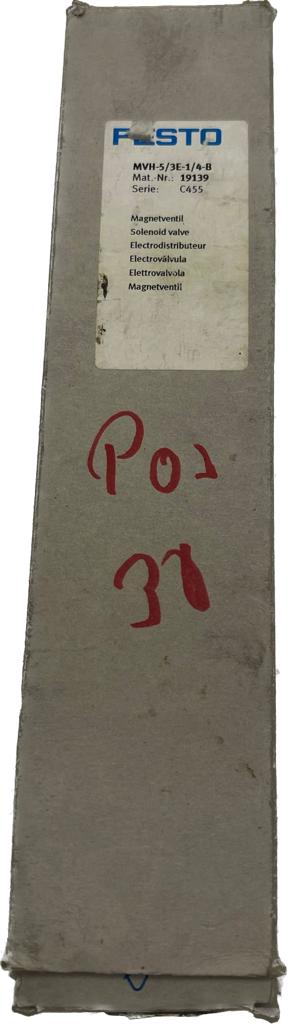

OVP
Magnetventil
MVH-5/3E-1/4-B
19139
GTIN 4052568009366
Ventilfunktion
5/3 entlüftet
Betätigungsart
elektrisch
Baubreite
32 mm
Normalnenndurchfluss
1600 l/min
Pneumatischer Arbeitsanschluss
G1/4
Betriebsdruck
0.3 MPa ... 1 MPa
Betriebsdruck
3 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Nennweite
10 mm
Rastermaß
33 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991036
Überdeckung
positive Überdeckung
b-Wert
0.38
C-Wert
6.35 l/sbar
Max. Schaltfrequenz
3 Hz
Schaltzeit aus
38 ms
Schaltzeit ein
36 ms
Schaltzeit um
46 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Spulenkennwerte
24 V DC: 2,5 W
Zulässige Spannungsschwankungen
+/- 10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Ste
