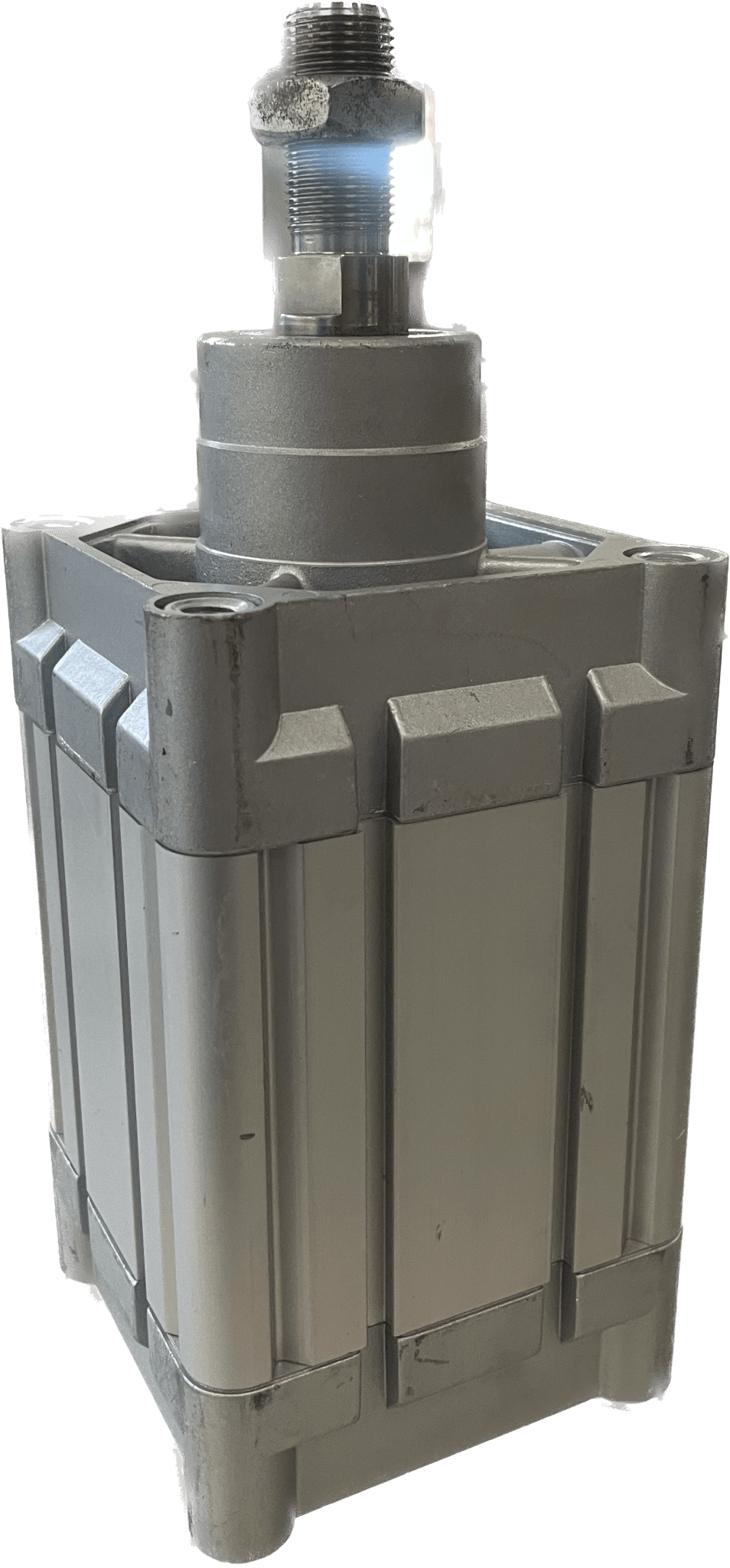

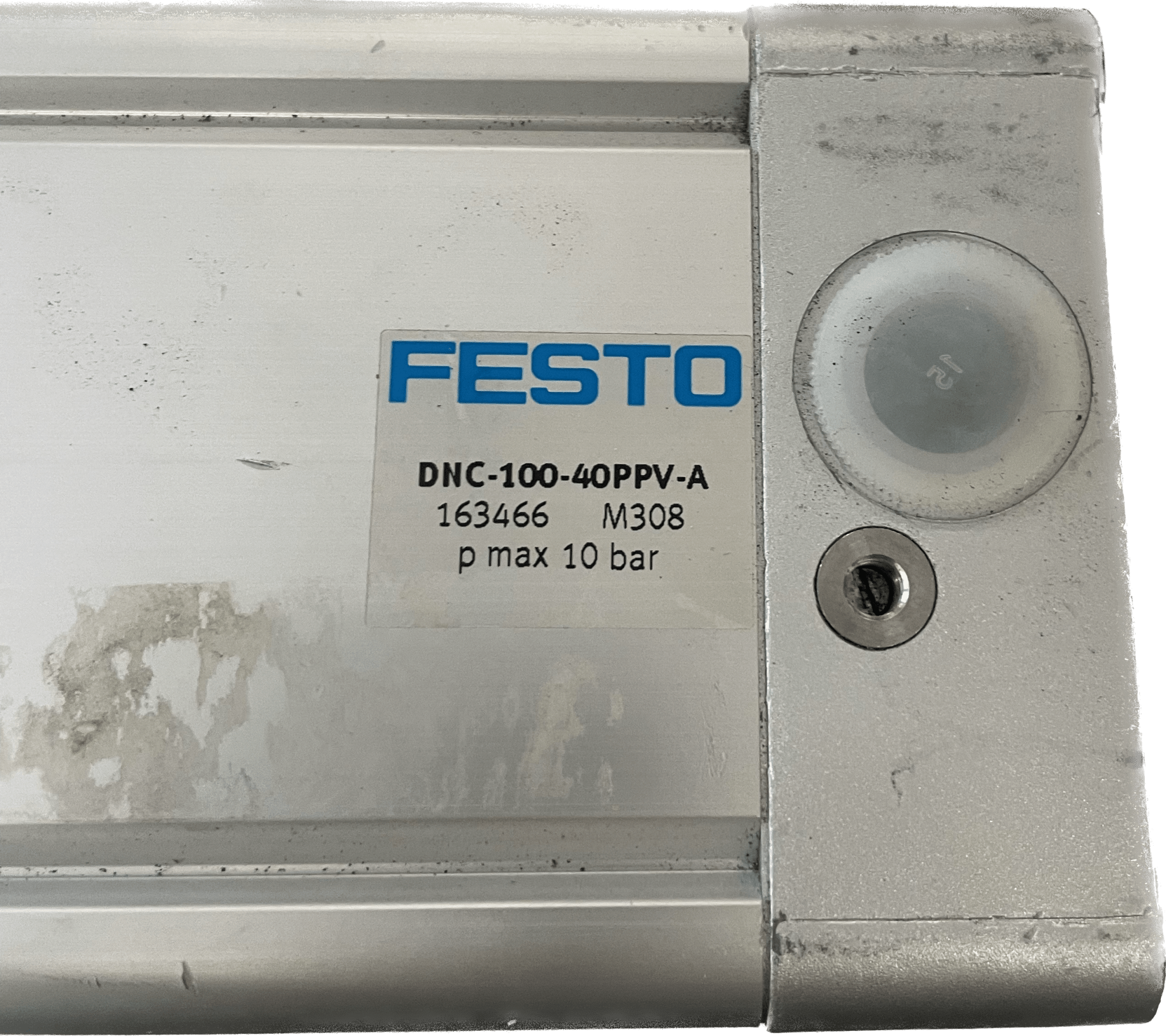

Festo Normzylinder DNC-100-40-PPV-A

Festo
gebraucht
Normzylinder
DNC-100-40-PPV-A
163466
Hub
40 mm
Kolben-Ø
100 mm
Kolbenstangengewinde
M20x1,5
Dämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Symbol
00991235
Varianten
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1.2 MPa
Betriebsdruck
0.6 bar ... 12 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
1.2 J
Dämpfungslänge
32 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4418 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4712 N
Bewegte Masse bei 0 mm Hub
1544 g
Zuschlag bewegte Masse pro 10 mm Hub
38 g
Grundgewicht bei 0 mm Hub
4653 g
Gewichtszuschlag pro 10 mm Hub
115 g
Befestigungsart
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G1/2
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Druckguss
beschichtet
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
gleiteloxiert
