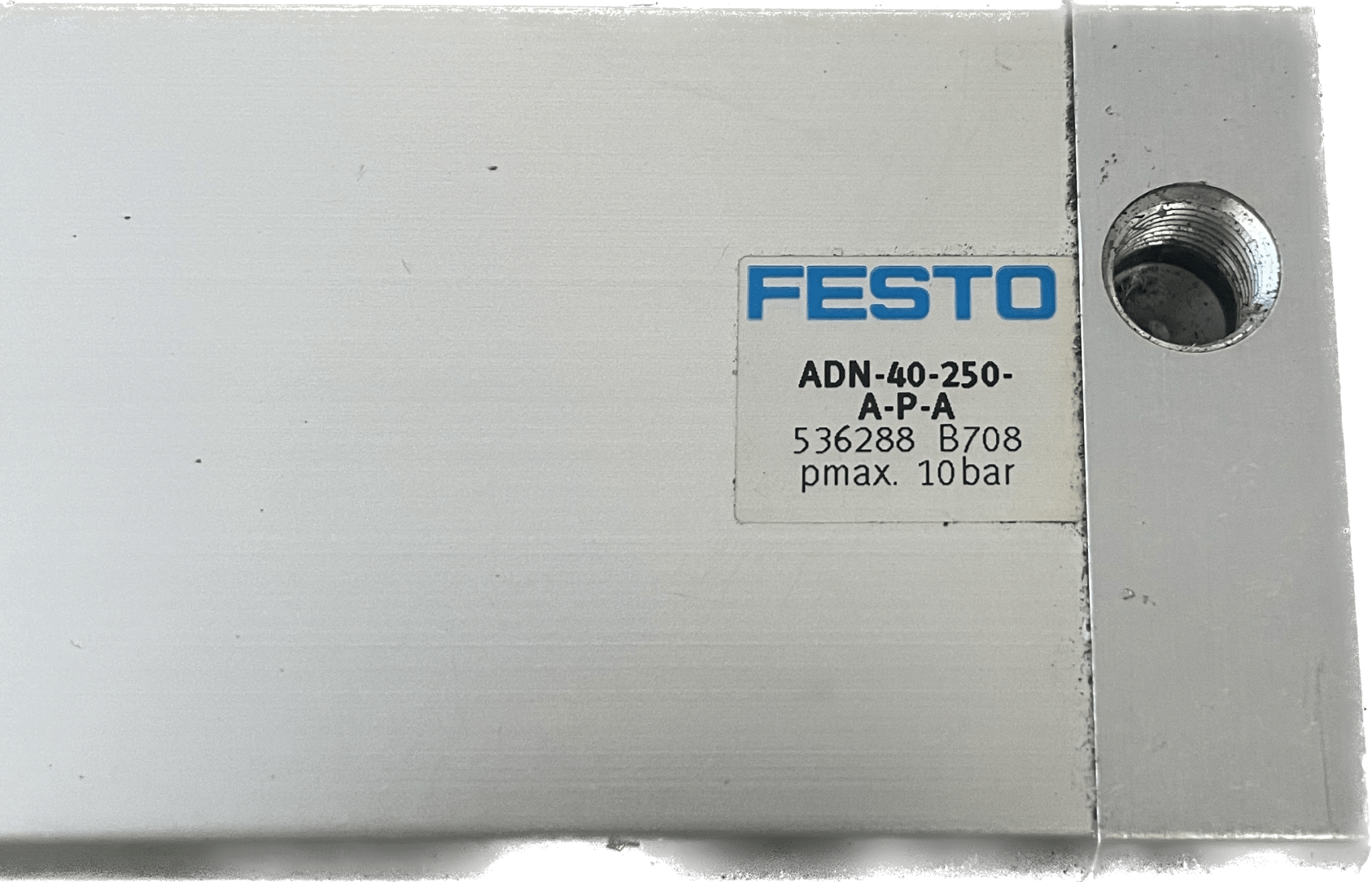

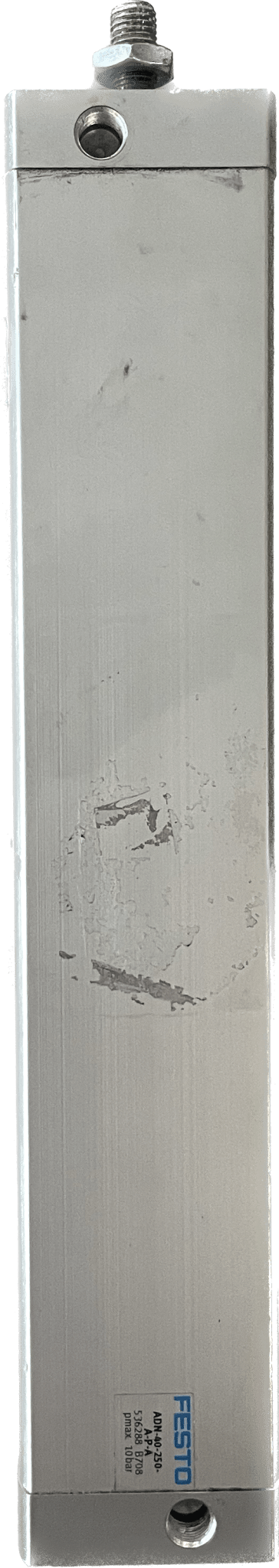

Festo Kompaktzylinder ADN-40-250-A-P-A

Festo
gebraucht
Kompaktzylinder
ADN-40-250-A-P-A
536288
Hub
250 mm
Kolben-Ø
40 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
EX-Schutzzulassung (ATEX)
Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Erhöhte Laufleistung
Verlängertes Kolbenstangen-Außengewinde
Sondergewinde an der Kolbenstange
Verlängerte Kolbenstange
Mit Verdrehsicherung
Hoher Korrosionsschutz
Staubschutz
Verstärkte Kolbenstange
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Durchgehende, hohle Kolbenstange
Warmfeste Dichtungen max. 120 °C
Typenschild gelasert
Temperaturbereich -40 bis + 80 °C
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1 MPa
Betriebsdruck
0.6 bar ... 10 bar
Funktionsweise
doppeltwirkend
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
Explosionsschutz
Zone 1 (ATEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 22 (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db
Ex-Umgebungstemperatur
-20°C <= Ta <= +60°C
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
2 - mäßige Korrosionsbeanspruchung
3 - starke Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
VDMA24364-Zone III
Eignung zur Produktion von Li-Ionen Batterien
Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen
Umgebungstemperatur
-40 °C ... 120 °C
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
686 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
686 N ... 754 N
Bewegte Masse bei 0 mm Hub
80 g
Zuschlag bewegte Masse pro 10 mm Hub
9 g
Grundgewicht bei 0 mm Hub
346 g
Gewichtszuschlag pro 10 mm Hub
37 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Bundschrauben
Stahl
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
