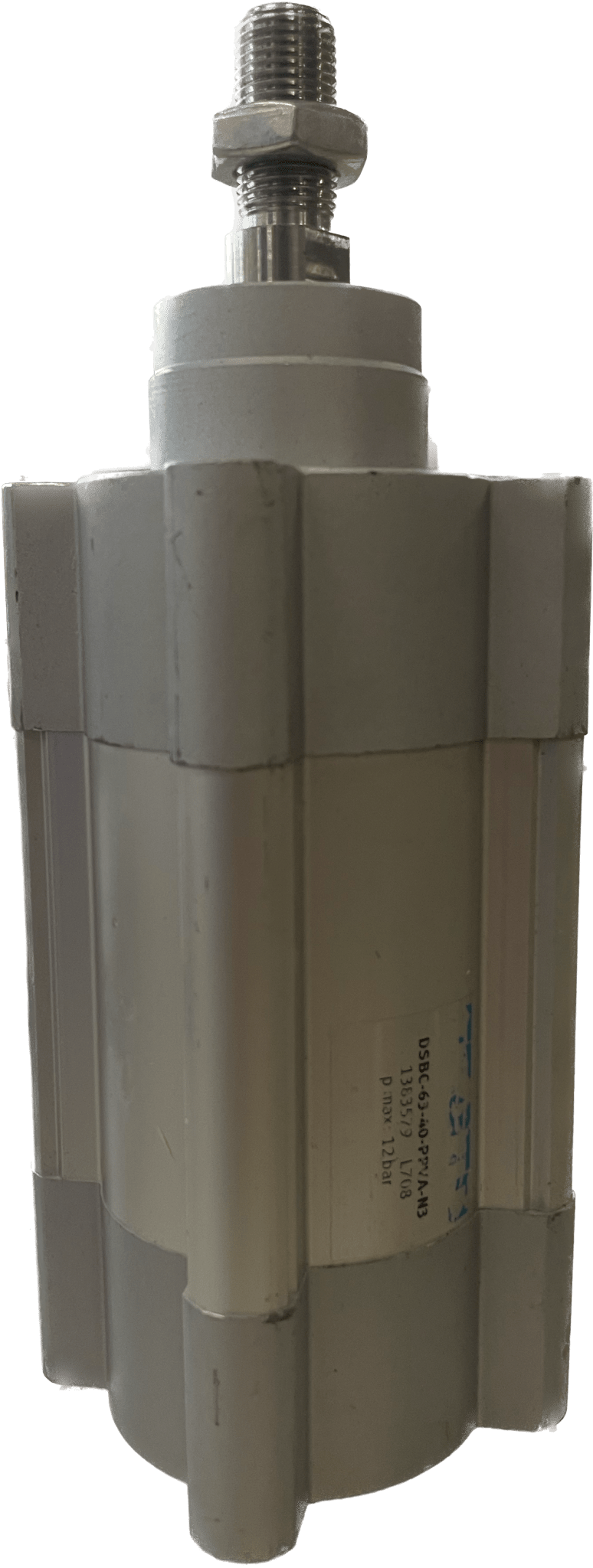

Festo Normzylinder DSBC-63-40-PPVA-N3

Festo
gebraucht
Normzylinder

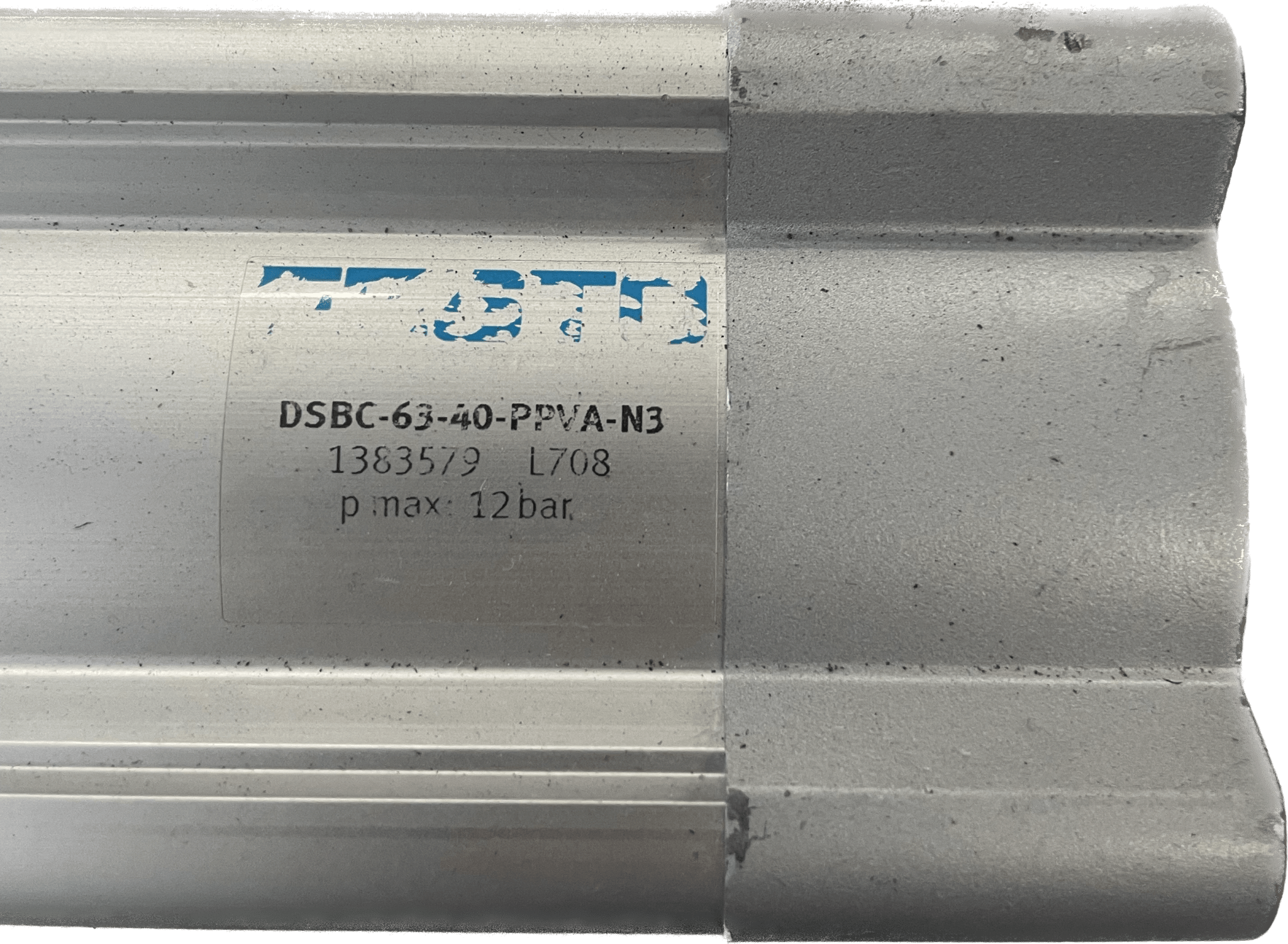

DSBC-63-40-PPVA-N3
1383579
Hub
40 mm
Kolben-Ø
63 mm
Kolbenstangengewinde
M16x1,5
Dämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Symbol
00991235
Varianten
einseitige Kolbenstange
Betriebsdruck
0.04 MPa ... 1.2 MPa
Betriebsdruck
0.4 bar ... 12 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
1.3 J
Dämpfungslänge
22 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
1682 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
1870 N
Bewegte Masse bei 0 mm Hub
430 g
Zuschlag bewegte Masse pro 10 mm Hub
25 g
Grundgewicht bei 0 mm Hub
1740 g
Gewichtszuschlag pro 10 mm Hub
62 g
Befestigungsart
wahlweise:
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G3/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferdichtung
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl, verzinkt
Werkstoff Lager
POM
Werkstoff Bundschrauben
Stahl verzinkt
