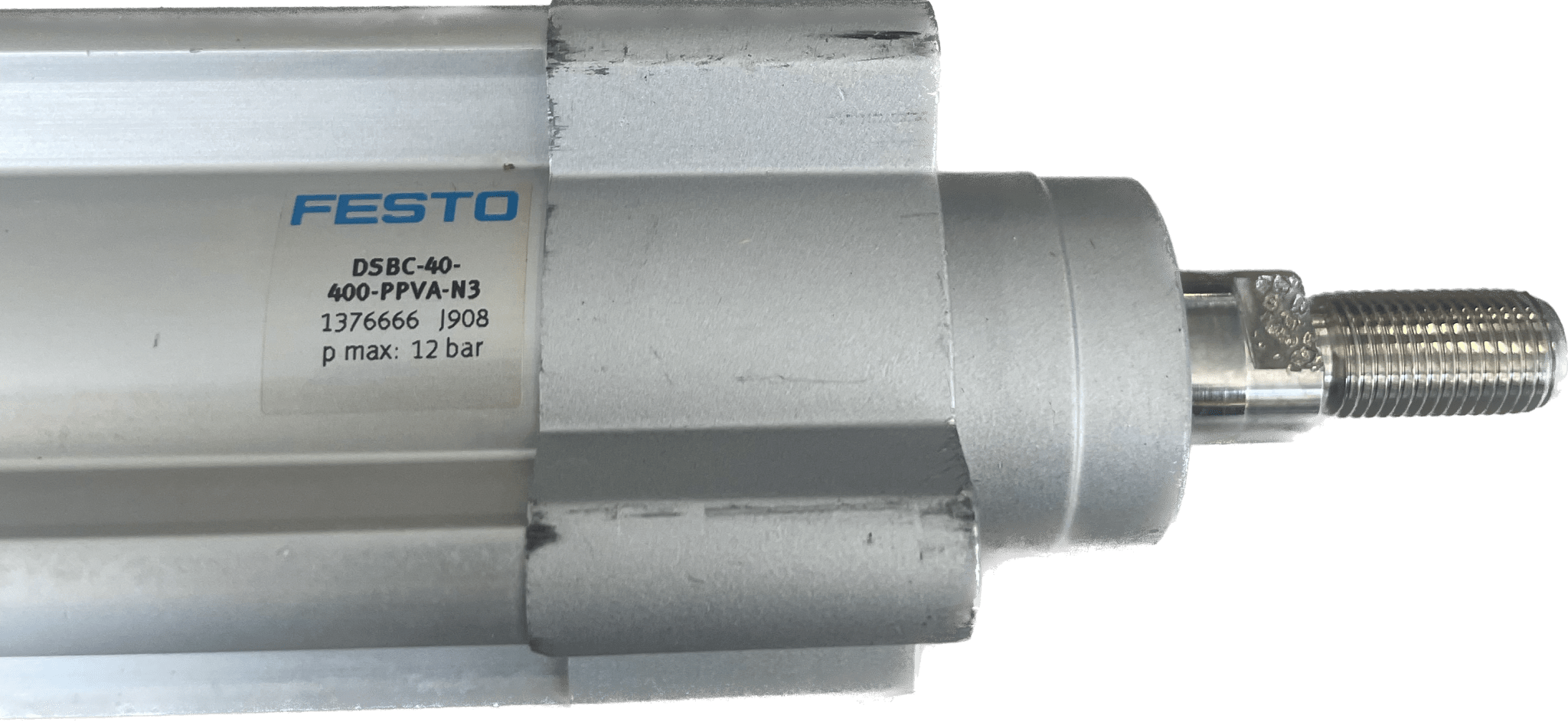

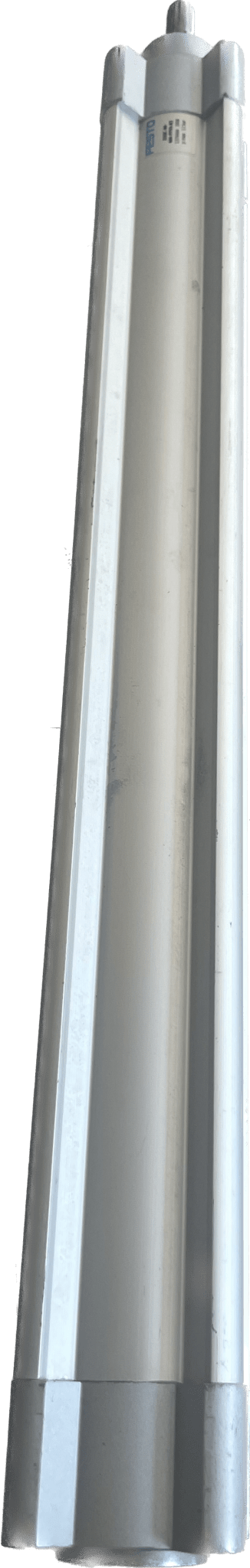

Festo Normzylinder DSBC-40-400-PPVA-N3

Festo
gebraucht
Normzylinder
DSBC-40-400-PPVA-N3
1376666
Hub
400 mm
Kolben-Ø
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Symbol
00991235
Varianten
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1.2 MPa
Betriebsdruck
0.6 bar ... 12 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumklasse
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.7 J
Dämpfungslänge
19 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
633 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
754 N
Bewegte Masse bei 0 mm Hub
205 g
Zuschlag bewegte Masse pro 10 mm Hub
16 g
Grundgewicht bei 0 mm Hub
740 g
Gewichtszuschlag pro 10 mm Hub
37 g
Befestigungsart
wahlweise:
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferdichtung
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl, verzinkt
Werkstoff Lager
POM
Werkstoff Bundschrauben
Stahl verzinkt
