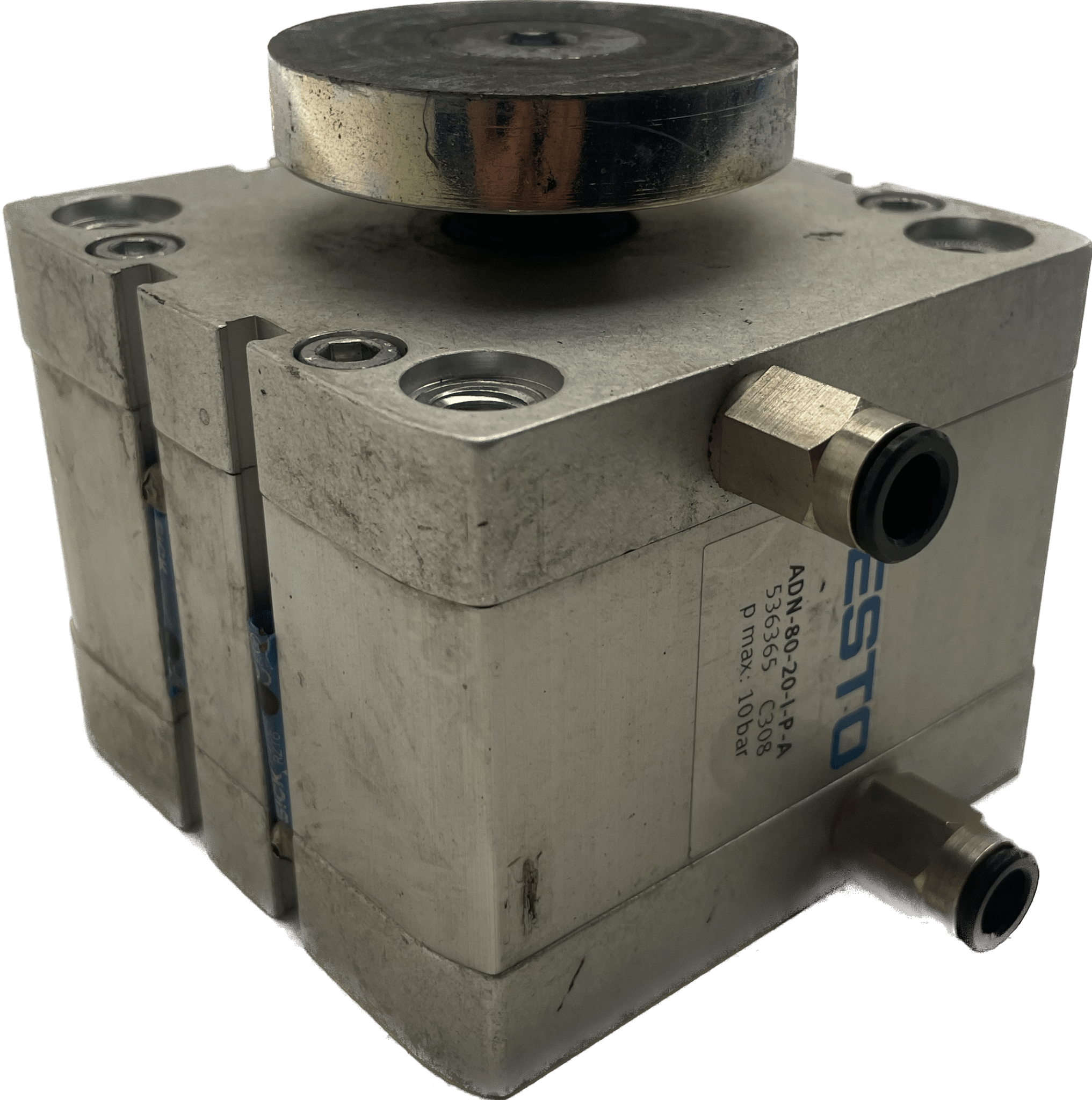

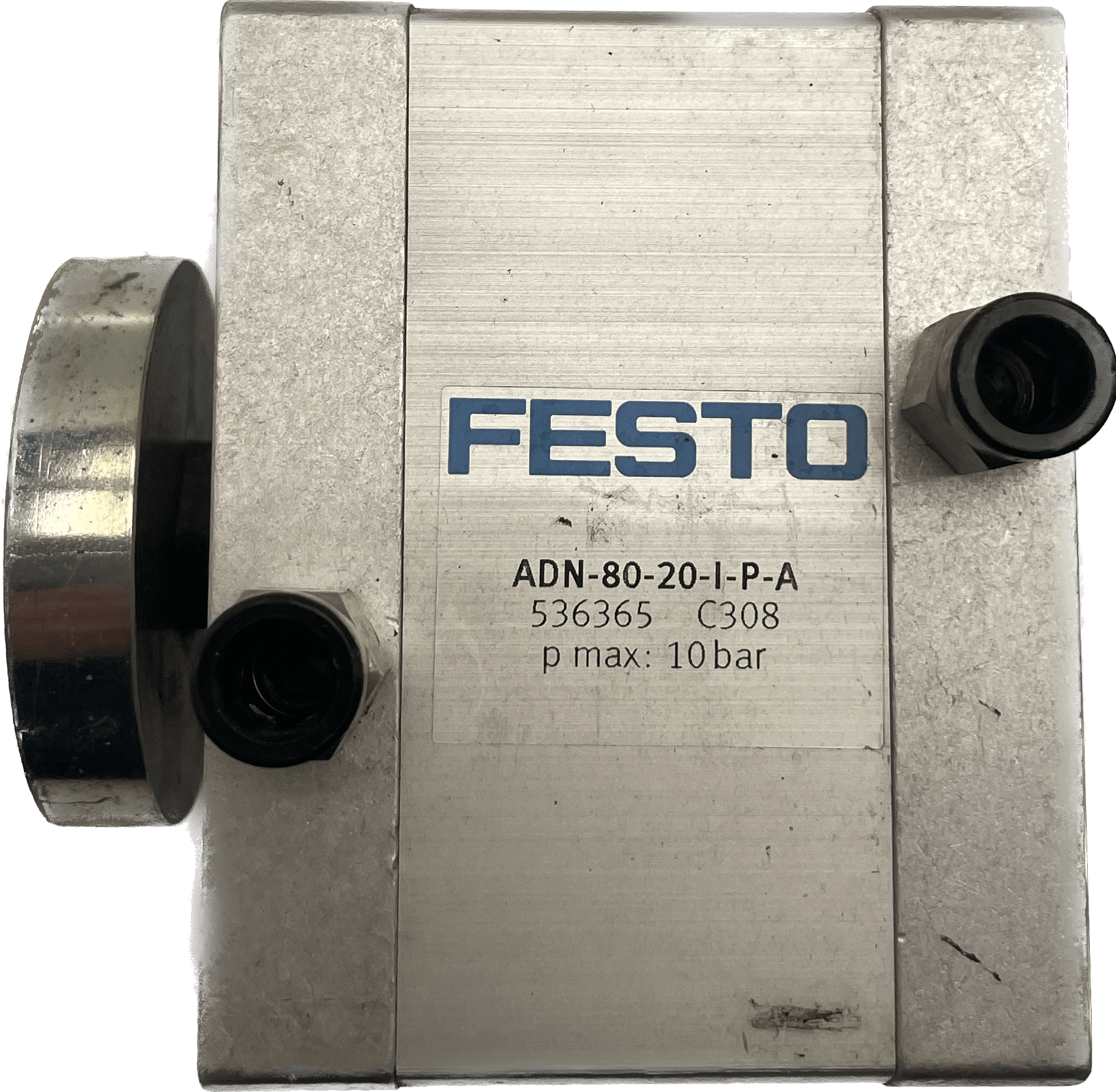

Festo Kompaktzylinder ADN-80-20-I-P-A

Festo
gebraucht
Kompaktzylinder
ADN-80-20-I-P-A
536365
Hub
20 mm
Kolben-Ø
80 mm
Kolbenstangengewinde
M12
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Symbol
00991217
Varianten
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1 MPa
Betriebsdruck
0.6 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
1.8 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
2827 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
3016 N
Bewegte Masse bei 0 mm Hub
400 g
Zuschlag bewegte Masse pro 10 mm Hub
25 g
Grundgewicht bei 0 mm Hub
1121 g
Gewichtszuschlag pro 10 mm Hub
79 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Bundschrauben
Stahl
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
