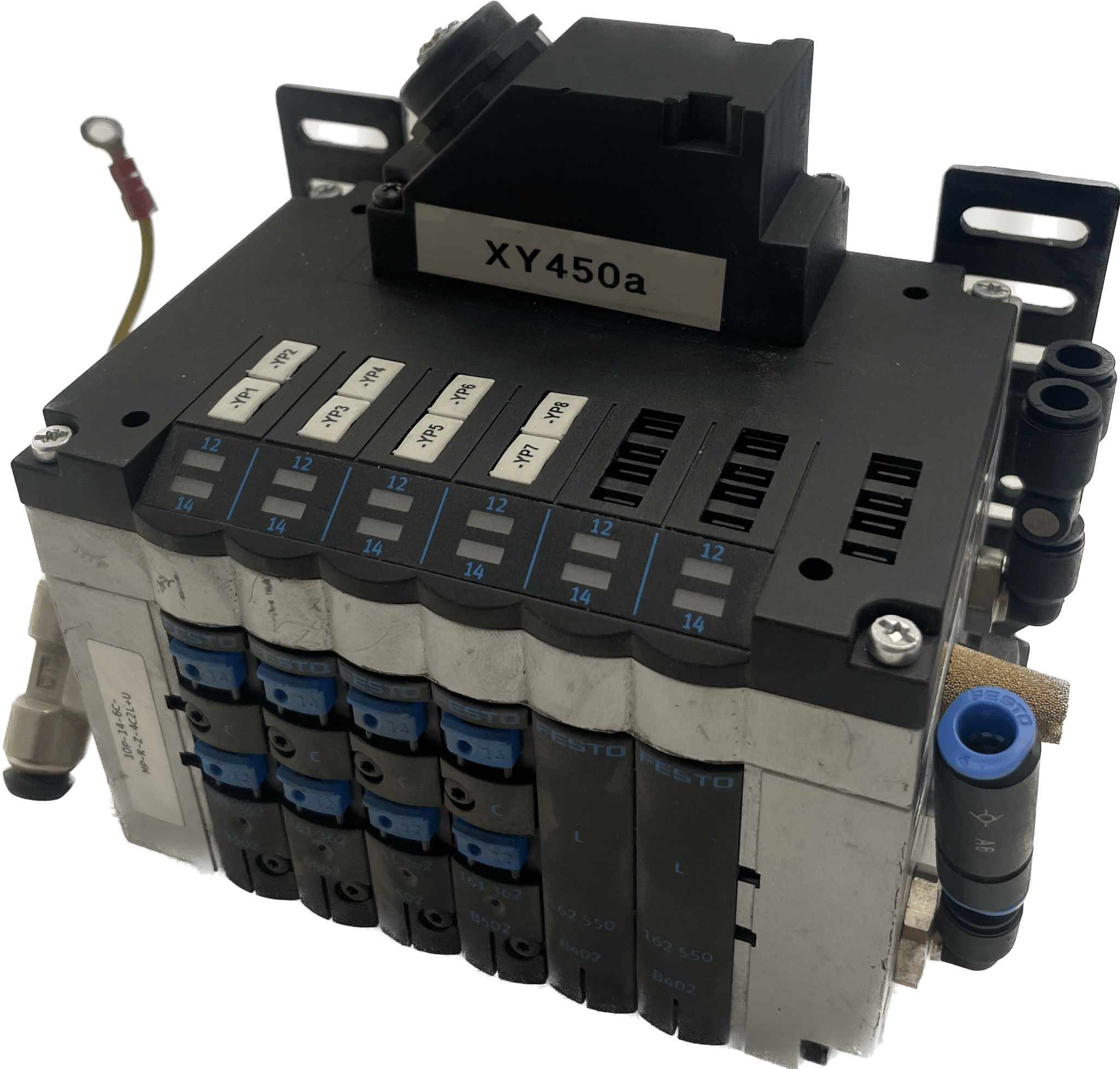

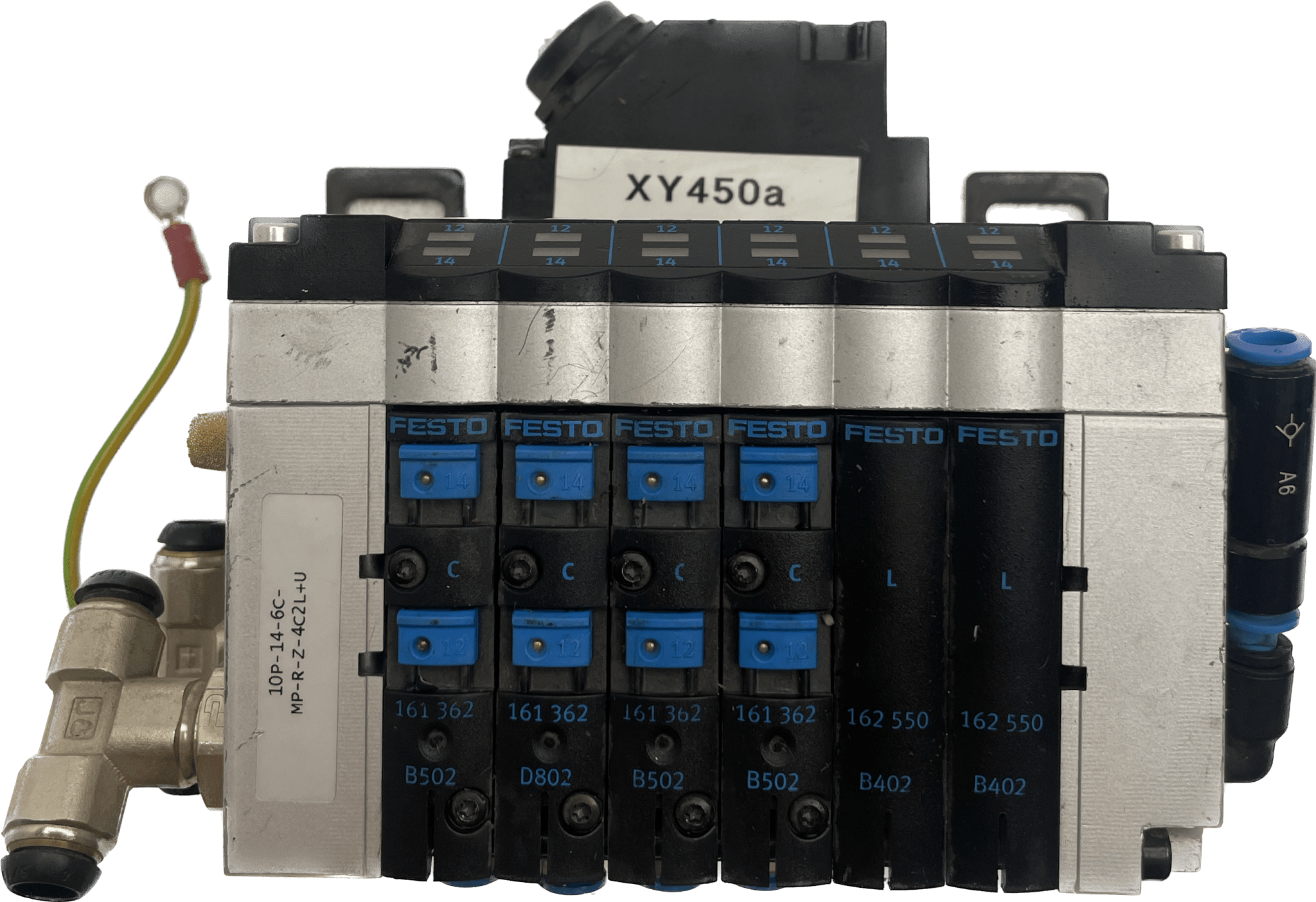

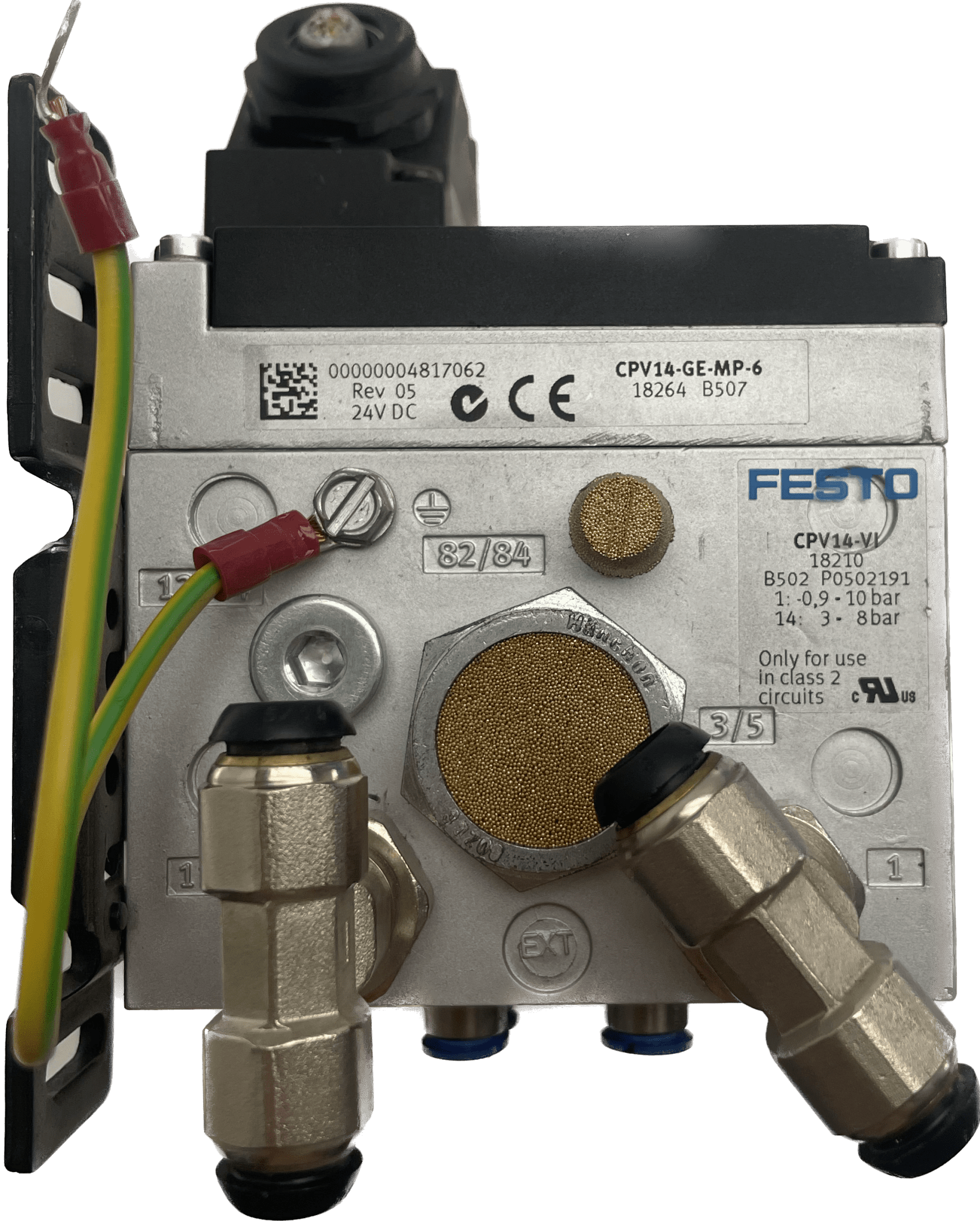

Festo Ventilinsel CPV14-VI / 10P-14-6C-MP-R-Z-4C2L+U

Festo
gebraucht
Ventilinsel
CPV14-VI
18210
Elektrische Ansteuerung
AS-Interface
CPI-Installationssystem
Einzelanschluss
Feldbus
Multipol
Elektrisches E/A-System
ja
Inseltyp
10
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur
-5 °C ... 50 °C
Umgebungstemperatur
-5 °C ... 50 °C
Lagertemperatur
-20 °C ... 40 °C
Schutzart
IP65
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
2 - mäßige Korrosionsbeanspruchung
Betriebsdruck
-0.09 MPa ... 1 MPa
Betriebsdruck
-0.9 bar ... 10 bar
Hinweis zum Betriebsdruck
0 - 0,8 MPa bei externer Steuerluft
0 - 8 bar bei externer Steuerluft
Steuerdruck
0.3 MPa ... 8 MPa
Steuerdruck
3 bar ... 80 bar
LABS-Konformität
VDMA24364-B1/B2-L
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinie
nach EU-Ex-Schutz-Richtlinie (ATEX)
KC-Zeichen
KC-EMV
Zulassung
RCM Mark
c UL us - Recognized (OL)
Explosionsschutz
Class I, Div. 2 (US)
Zone 2 (ATEX)
ATEX-Kategorie Gas
II 3G
Ex-Schutz Zulassung außerhalb der EU
NEC 500 Class I, Div. 2
Ex-Zündschutzart Gas
Ex nA IIC T4 X Gc
Ex-Umgebungstemperatur
-5°C <= Ta <= +50°C
Werkstoff-Hinweis
RoHS konform
Ventilinselaufbau
Festraster
Max. Anzahl Ventilplätze
8
Max. Anzahl Ventilfunktionen
16
Max. Anzahl der Druckzonen
2
Betätigungsart
elektrisch
Ventilfunktion
2x2/2 geschlossen monostabil
2x2/2 offen/geschlossen monostabil
2x3/2 geschlossen monostabil
2x3/2 offen monostabil
2x3/2 offen/geschlossen monostabil
5/2 bistabil
5/2 monostabil
Vakuumsaugdüse
Vakuumsaugdüse + 2/2 geschlossen monostabil
Konstruktiver Aufbau
Kolben-Schieber
Dichtprinzip
weich
Ventilgröße
14 mm
Steuerluftversorgung
extern
intern
Max. Normalnenndurchfluss
800 l/min bei 14 mm
Nennweite
6 mm
Vakuumtauglichkeit
ja
Pneumatischer Arbeitsanschluss
G1/8
QS-6
QS-8
QS-1/8
QS-1/4
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
G1/8
Pneumatischer Anschluss 3
Sammelanschluss
Pneumatischer Anschluss 4
G1/8
Anschluss Steuerluft 12/14
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Signalzustandsanzeige
LED
Nennbetriebsspannung DC
24 V
Ventilbatterie, CPV, pneumatischer Teil 10P Ventilbatterie, CPV
Baugröße 14 Baugröße 14
Anzahl der Ventilplätze 6 Ventilplätze
Arbeitsanschlüsse C Gewinde am Arbeitsanschluss G1/8
Elektrischer Anschluss MP Elektrischer Multipol
Handhilfsbetätigung R Handhilfsbetätigung rastend
Pneumatische Versorgung Z Externe Steuerzuluft, Zuluft beidseitig, gefasste Abluft
Ventilplatz 1
Bestückung Ventilplatz C 2x3/2-Wegeventil, Ruhestellung geschlossen
Ventilplatz 2
Bestückung Ventilplatz C 2x3/2-Wegeventil, Ruhestellung geschlossen
Ventilplatz 3
Bestückung Ventilplatz C 2x3/2-Wegeventil, Ruhestellung geschlossen
Ventilplatz 4
Bestückung Ventilplatz C 2x3/2-Wegeventil, Ruhestellung geschlossen
Ventilplatz 5
Bestückung Ventilplatz L Abdeckplatte für Ventilplatz
Ventilplatz 6
Bestückung Ventilplatz L Abdeckplatte für Ventilplatz
Zubehör
Befestigung U Wandbefestigung
