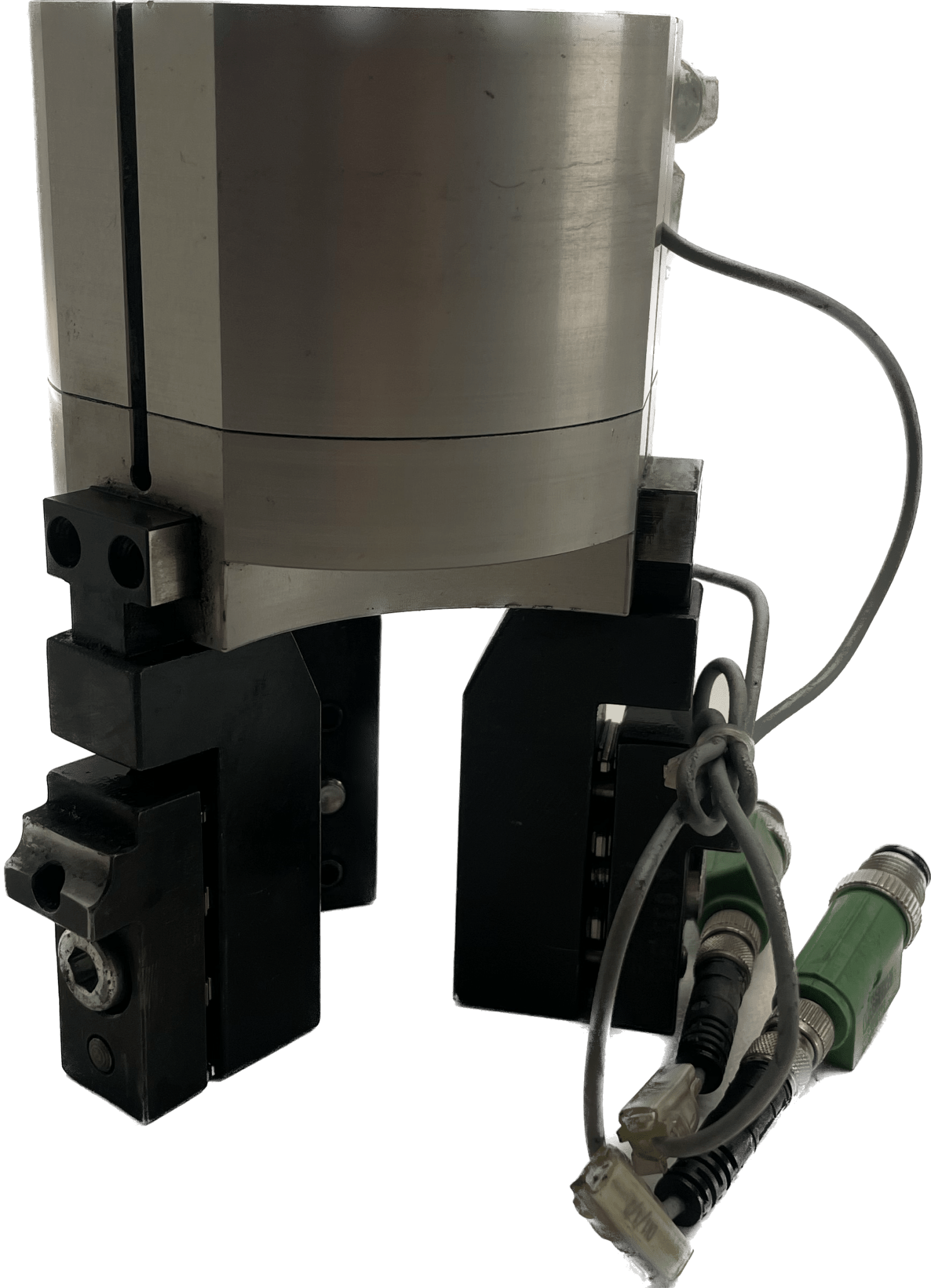

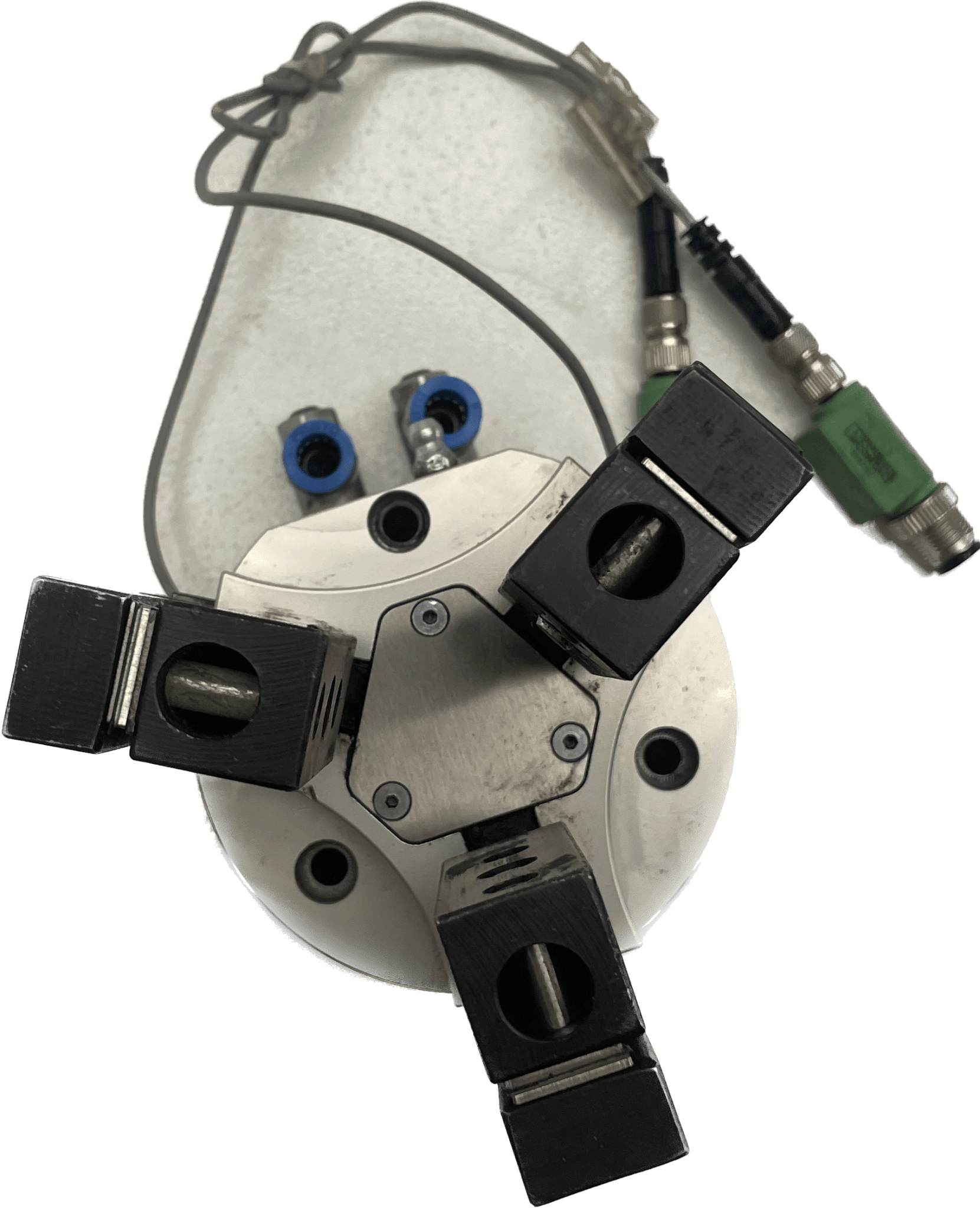

Festo Dreipunktgreifer HGDT-50-A-G1

Festo
gebraucht
Dreipunktgreifer
HGDT-50-A-G1
540869
GTIN 4052568179434
Baugröße
50
Hub pro Greifbacken
8 mm
Max. Austauschgenauigkeit
0.2 mm
Max. Greifbacken-Winkelspiel ax, ay
0.1 deg
Max. Greifbackenspiel Sz
0.05 mm
Rotationssymmetrie
0.2 mm
Wiederholgenauigkeit Greifer
0.03 mm
Anzahl Greifbacken
3
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Greiferfunktion
3-Punkt
Greifkraftsicherung
beim Öffnen
Konstruktiver Aufbau
Schiefe Ebene
zwangsgeführter Bewegungsablauf
Positionserkennung
für Näherungsschalter
Symbol
00995947
Betriebsdruck
4 bar ... 8 bar
Betriebsdruck Sperrluft
0 bar ... 0.5 bar
Max. Arbeitsfrequenz Greifer
4 Hz
Min. Öffnungszeit bei 0,6 MPa (6 bar, 87 psi)
32 ms
Min. Schließzeit bei 0,6 MPa (6 bar, 87 psi)
146 ms
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
5 °C ... 60 °C
Massenträgheitsmoment
15.33 kgcm²
Max. Kraft am Greifbacken Fz statisch
1500 N
Max. Moment am Greifbacken Mx statisch
50 Nm
Max. Moment am Greifbacken My statisch
30 Nm
Max. Moment am Greifbacken Mz statisch
40 Nm
Nachschmierintervall Führungselemente
5 Mio SP
Max. Masse pro externem Greiffinger
160 g
Produktgewicht
1592 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung und Passstift
mit Innengewinde und Passstift
Pneumatischer Anschluss Sperrluft
M5
Pneumatischer Anschluss
G1/8
Werkstoff Abdeckkappe
hochlegierter Stahl rostfrei
Werkstoff Gehäuse
Aluminium-Knetlegierung
COMPCOTE-beschichtet
Werkstoff Greifbacken
Stahl, gehärtet
