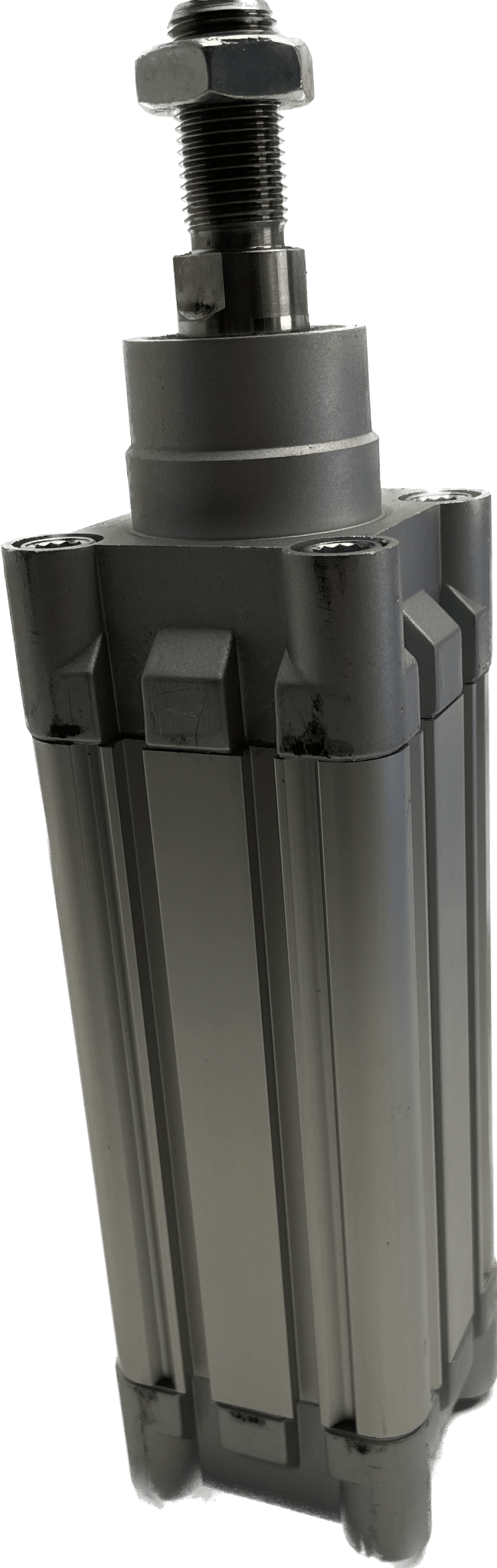

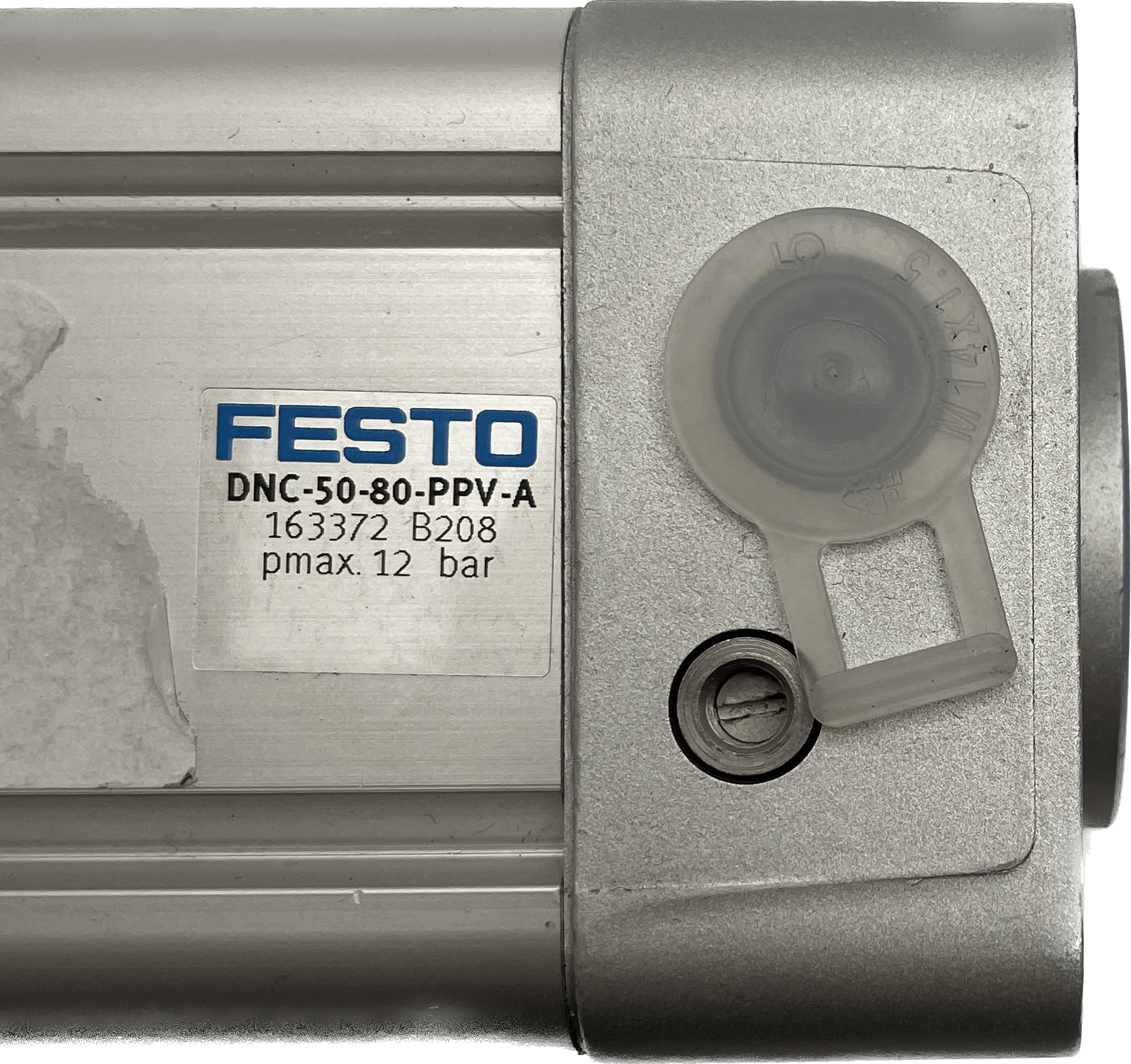

Festo Pneumatikzylinder DNC-50-80-PPV-A

Festo
Pneumatikzylinder
Normzylinder
DNC-50-80-PPV-A
163372
GTIN 4052568134020
Hub
80 mm
Kolben-Ø
50 mm
Kolbenstangengewinde
M16x1,5
Dämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Symbol
00991235
Varianten
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1.2 MPa
Betriebsdruck
0.6 bar ... 12 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.2 J
Dämpfungslänge
22 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
990 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
1178 N
Bewegte Masse bei 0 mm Hub
538 g
Zuschlag bewegte Masse pro 10 mm Hub
25 g
Grundgewicht bei 0 mm Hub
1260 g
Gewichtszuschlag pro 10 mm Hub
64 g
Befestigungsart
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Druckguss
beschichtet
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
gleiteloxiert
