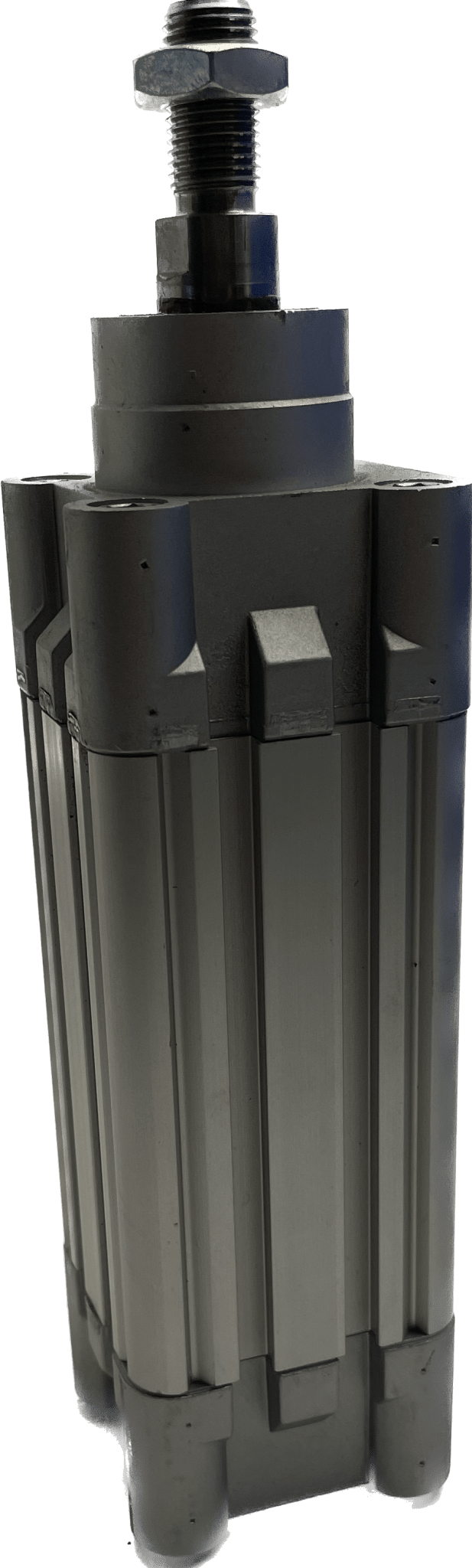

Festo Normzylinder DNC-40-50-PPV-A

Festo
Normzylinder
DNC-40-50-PPV-A
163339
GTIN 4052568004637
Hub
50 mm
Kolben-Ø
40 mm
Kolbenstangengewinde
M12x1,25
Dämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Symbol
00991235
Varianten
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1.2 MPa
Betriebsdruck
0.6 bar ... 12 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.2 J
Dämpfungslänge
20 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
633 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
754 N
Bewegte Masse bei 0 mm Hub
307 g
Zuschlag bewegte Masse pro 10 mm Hub
16 g
Grundgewicht bei 0 mm Hub
800 g
Gewichtszuschlag pro 10 mm Hub
45 g
Befestigungsart
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Druckguss
beschichtet
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
gleiteloxiert
