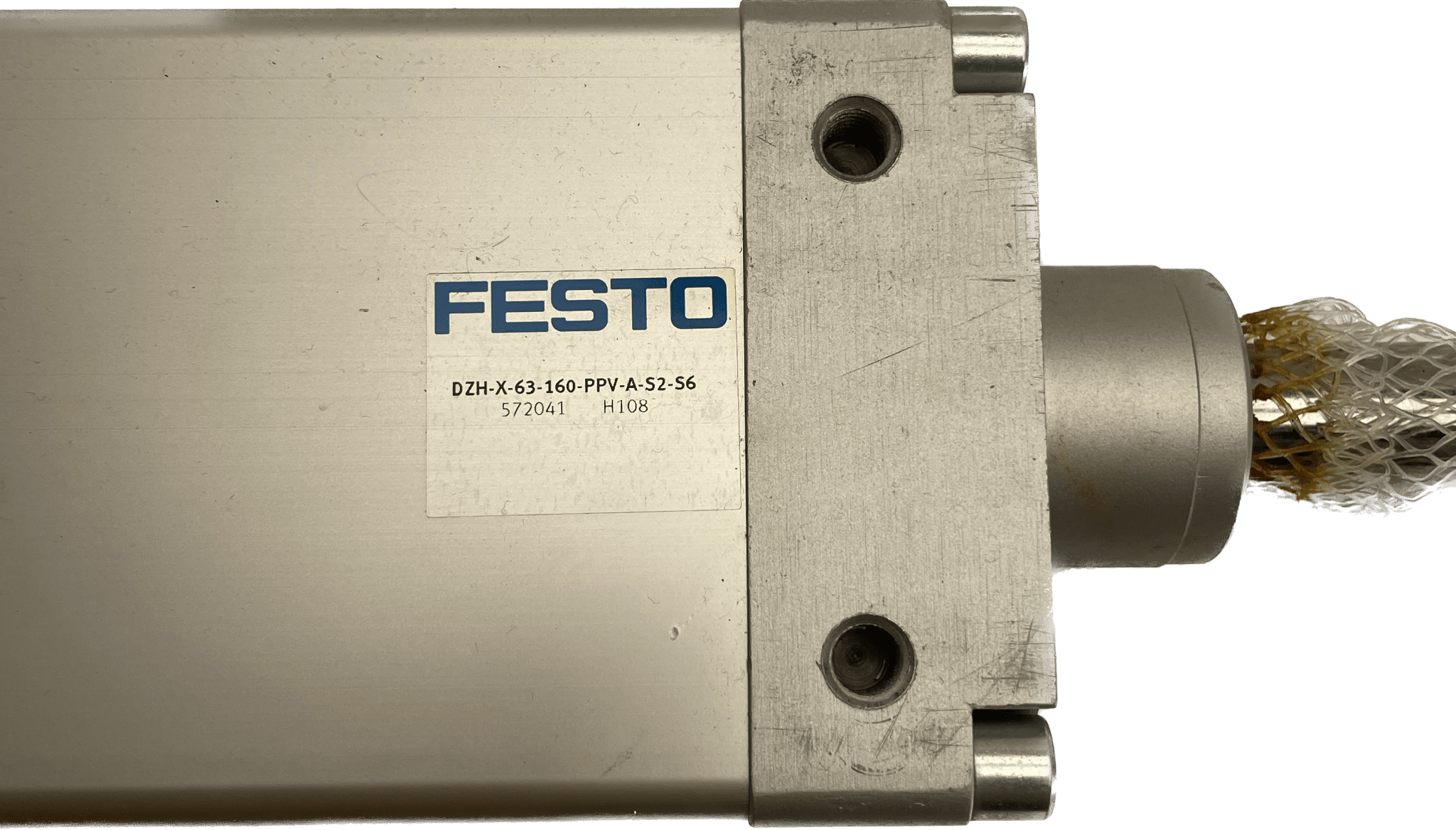

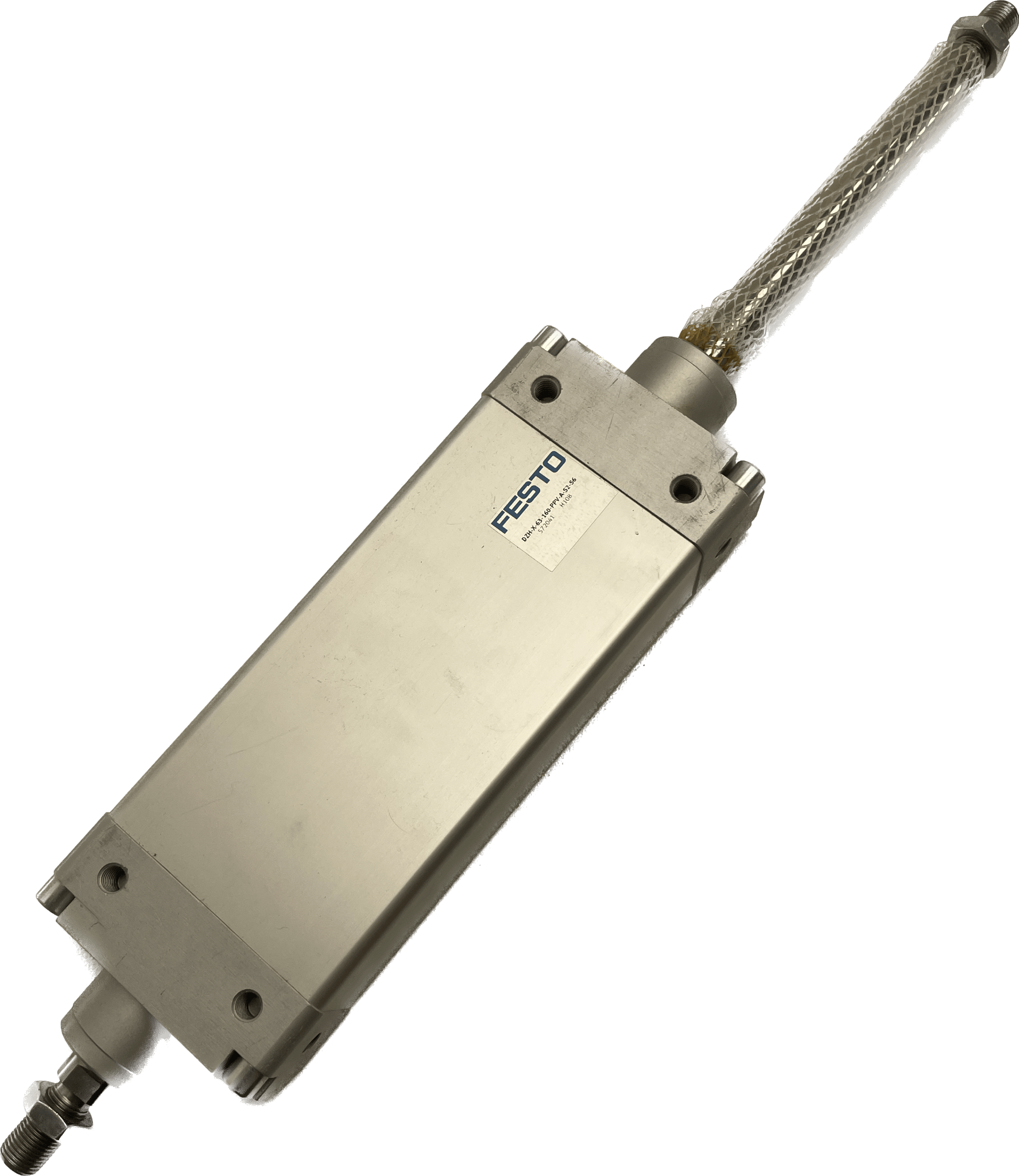

Festo Flachzylinder DZH-X-63-160-PPV-A-S2-S6

Festo
unbenutzte Lagerware
Flachzylinder
DZH-X-..- -
151775
DZH-X-63-160-PPV-A-S2-S6
Hub 160 mm
Kolben-Durchmesser 63 mm
äquivalenter Durchmesser
Max. Verdrehwinkel der Kolbenstange +/- 0.67 deg
Dämpfung pneumatische Dämpfung beidseitig einstellbar
Einbaulage beliebig
Funktionsweise doppeltwirkend
Konstruktiver Aufbau Kolben
Kolbenstange
Positionserkennung für Näherungsschalter
Symbol 00991237
Varianten Durchgehende Kolbenstange
Verdrehsicherung/Führung Ovalkolben
Betriebsdruck 0.06 MPa ... 1 MPa
Betriebsdruck 0.6 bar ... 10 bar
Betriebsmedium Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium Geölter Betrieb möglich (im weiteren Betrieb
erforderlich)
Korrosionsbeständigkeitsklasse KBK 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur -20 °C ... 80 °C
Dämpfungslänge 23 mm
Max. Drehmoment der Verdrehsicherung 2 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf 1682 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf 1682 N
Gewichtszuschlag pro 10 mm Hub 80 g
Grundgewicht bei 0 mm Hub 1690 g
Befestigungsart
mit Innengewinde
mit Zubehör
wahlweise:
Pneumatischer Anschluss G3/8
Werkstoff-Hinweis RoHS konform
Werkstoff Deckel Aluminium
Werkstoff Dichtungen TPE-U(PU)
Werkstoff Gehäuse Aluminium
Werkstoff Kolbenstange hochlegierter Stahl
