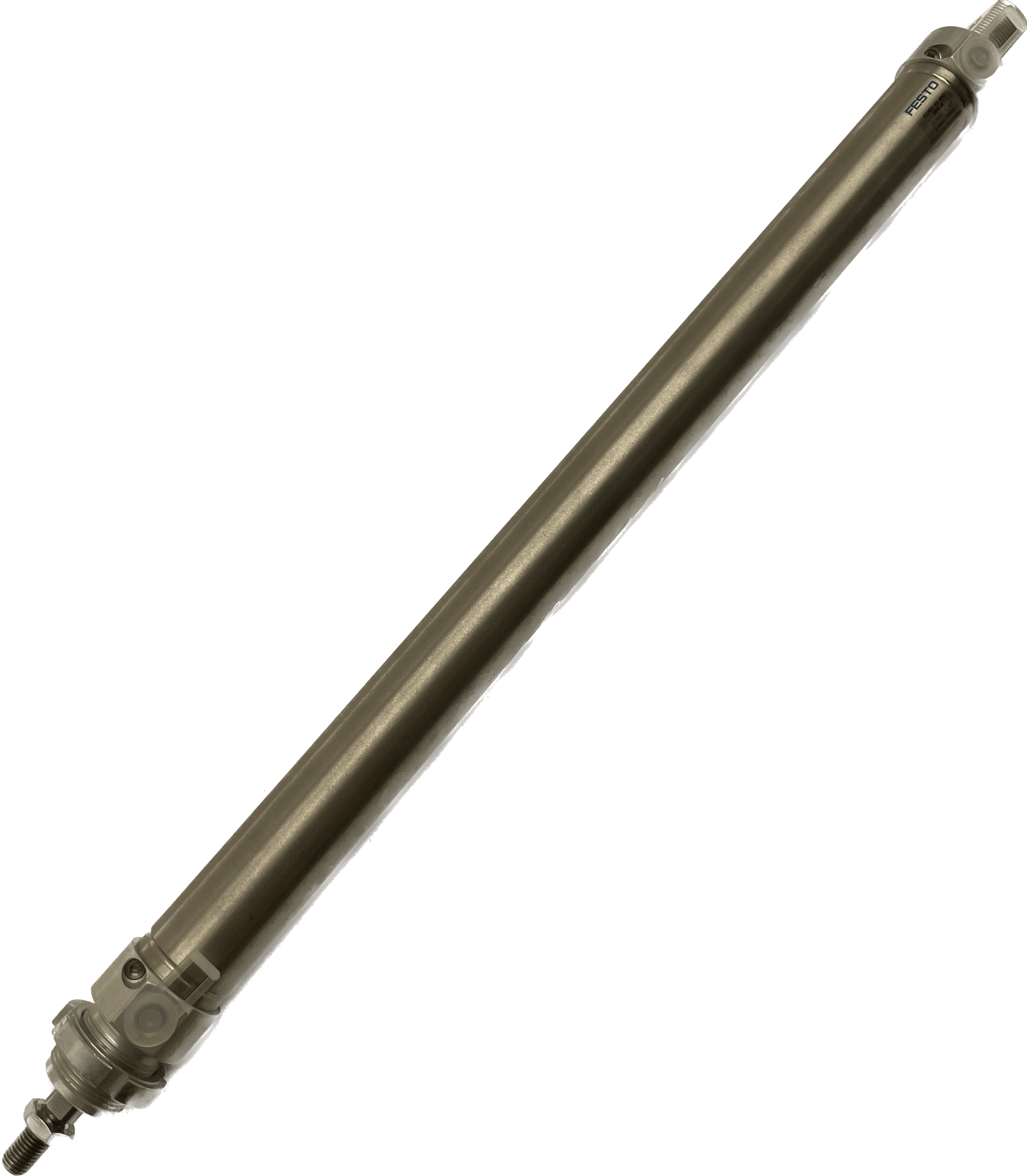

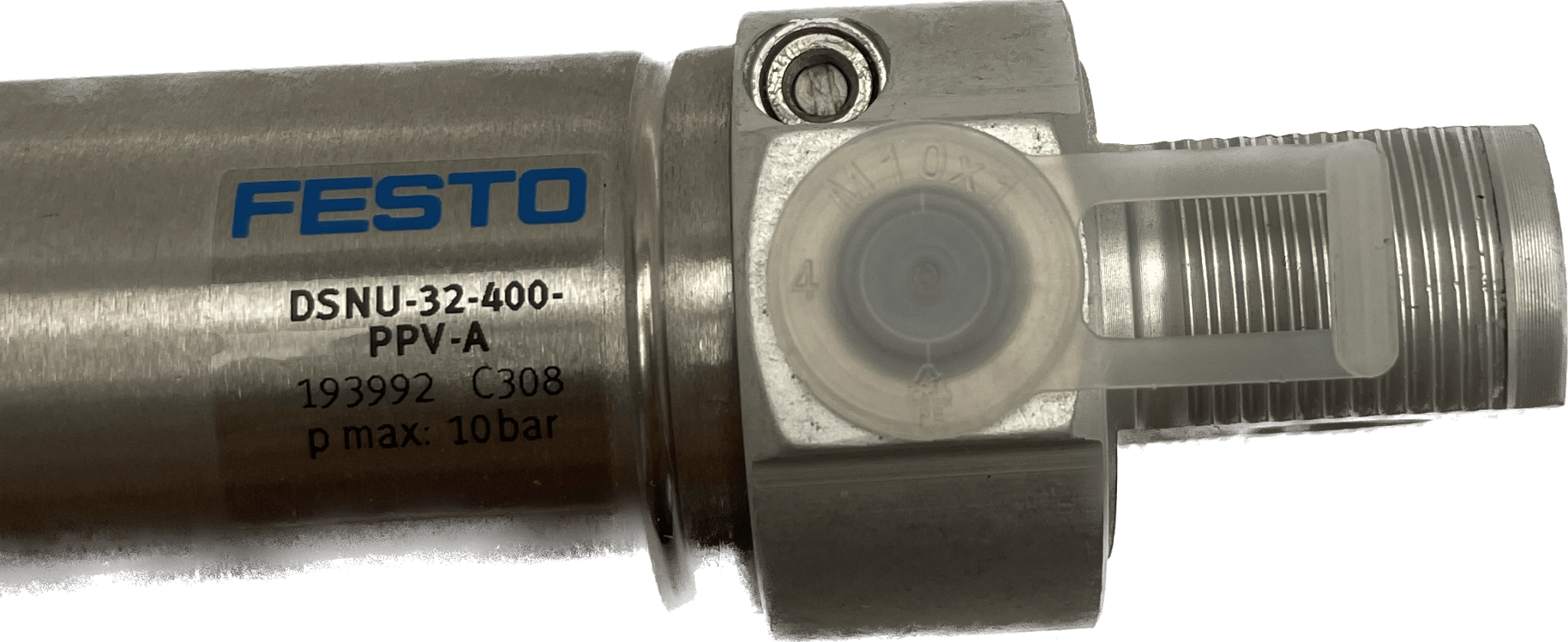

Festo Rundzylinder DSNU-32-400-PPV-A

Festo
unbenutzte Lagerware
Rundzylinder
DSNU-32- -
193992
Hub
400 mm
Kolben-Ø
32 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
selbsteinstellende pneumatische Endlagendämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben
Kolbenstange
Zylinderrohr
Positionserkennung
für Näherungsschalter
Varianten
Verlängertes Kolbenstangen-Außengewinde
Innengewinde an der Kolbenstange
Sondergewinde an der Kolbenstange
Kolbenstangen-Aussengewinde einseitig verkürzt
Verlängerte Kolbenstange
Klemmeinheit an der Kolbenstange
Druckluftanschluss axial
mit Direktbefestigung
Druckluftanschluss quer
Metallabstreifer
Mit Verdrehsicherung
Hoher Korrosionsschutz
Staubschutz
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Warmfeste Dichtungen max. 120 °C
einseitige Kolbenstange
Verdrehsicherung/Führung
quadratische Kolbenstange
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Funktionsweise
doppeltwirkend
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU
EPL Db (GB)
EPL Gb (GB)
Explosionsschutz
Zone 1 (ATEX)
Zone 1 (UKEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 21 (UKEX)
Zone 22 (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db
Ex-Umgebungstemperatur
-20°C <= Ta <= +60°C
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
3 - starke Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
VDMA24364-Zone III
Umgebungstemperatur
-20 °C ... 120 °C
Dämpfungslänge
14 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
483 N
Bewegte Masse bei 0 mm Hub
121 g
Zuschlag bewegte Masse pro 10 mm Hub
9 g
Grundgewicht bei 0 mm Hub
370.5 g
Gewichtszuschlag pro 10 mm Hub
15.5 g
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
