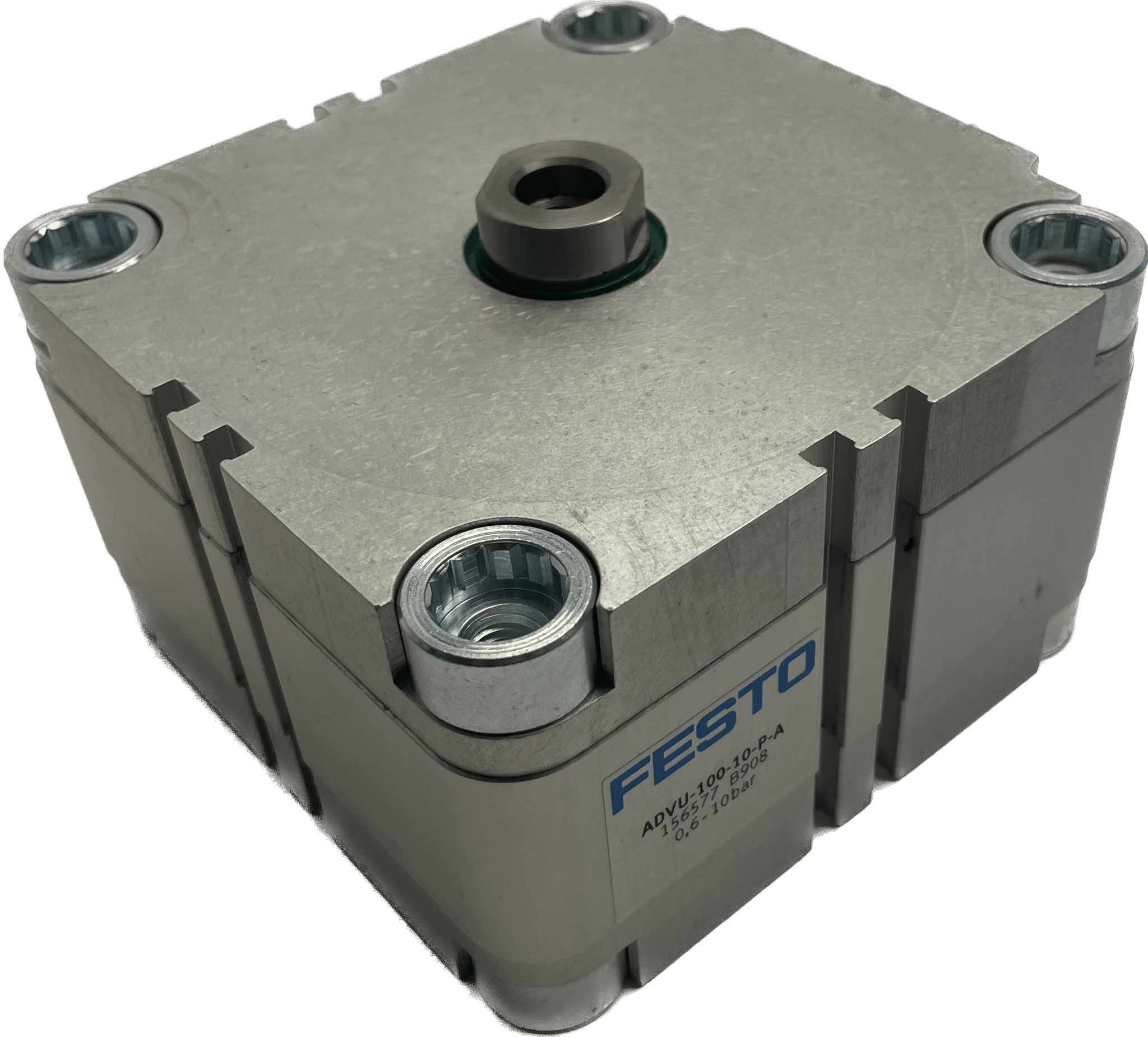

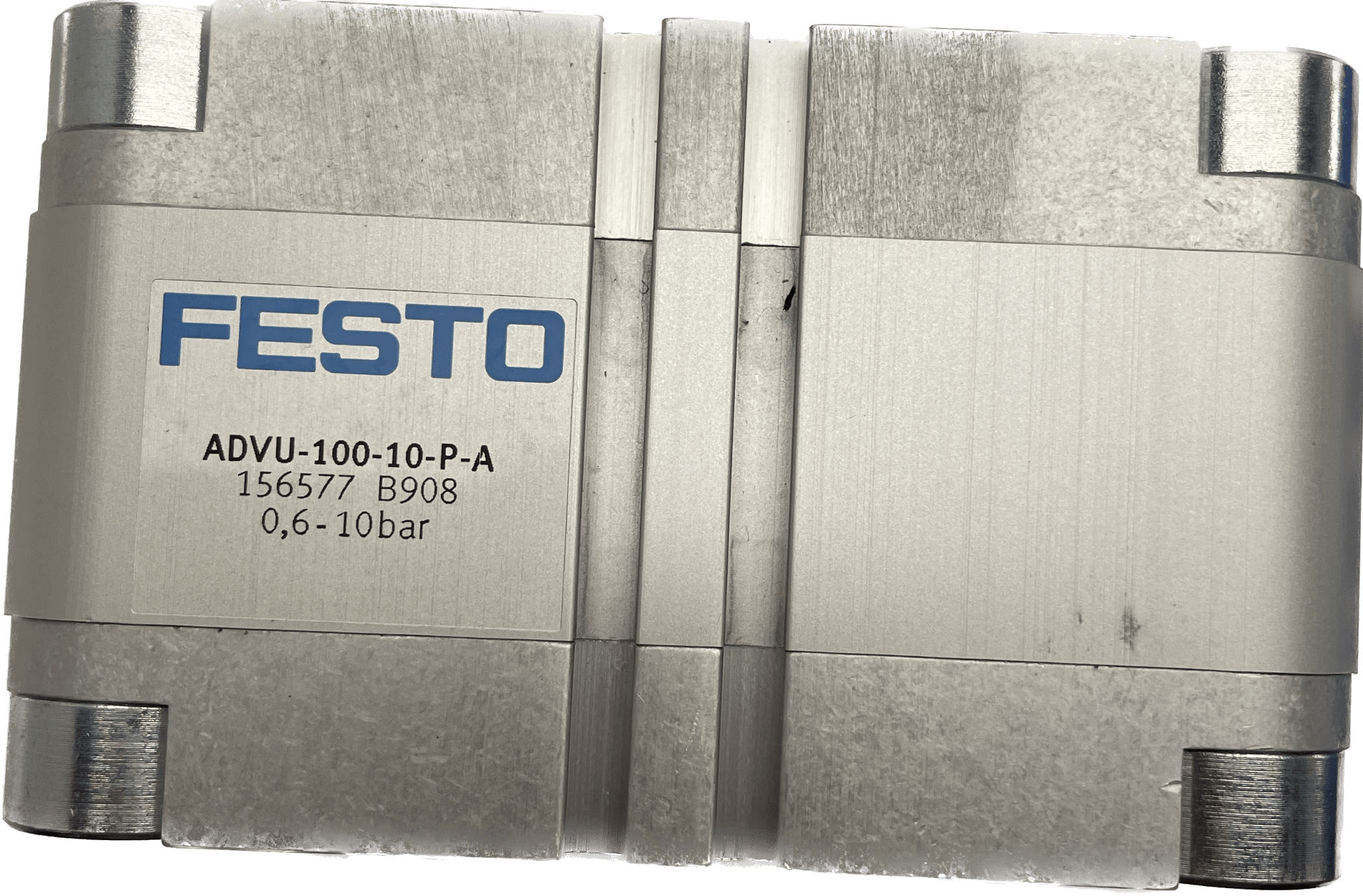

Festo Kompaktzylinder ADVU-100-10-P-A

Festo
unbenutzte Lagerware
Kompaktzylinder
ADVU-100-10-P-A
156577
Hub
10 mm
Kolben-Ø
100 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Positionserkennung
für Näherungsschalter
Symbol
00991217
Varianten
einseitige Kolbenstange
Betriebsdruck
0.06 MPa ... 1 MPa
Betriebsdruck
6 bar ... 10 bar
Betriebsdruck
8.7 psi ... 145 psi
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
1 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4418 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4712 N
Bewegte Masse bei 0 mm Hub
614 g
Zuschlag bewegte Masse pro 10 mm Hub
38 g
Grundgewicht bei 0 mm Hub
2797 g
Gewichtszuschlag pro 10 mm Hub
177 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Zubehör
Pneumatischer Anschluss
G1/4
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
