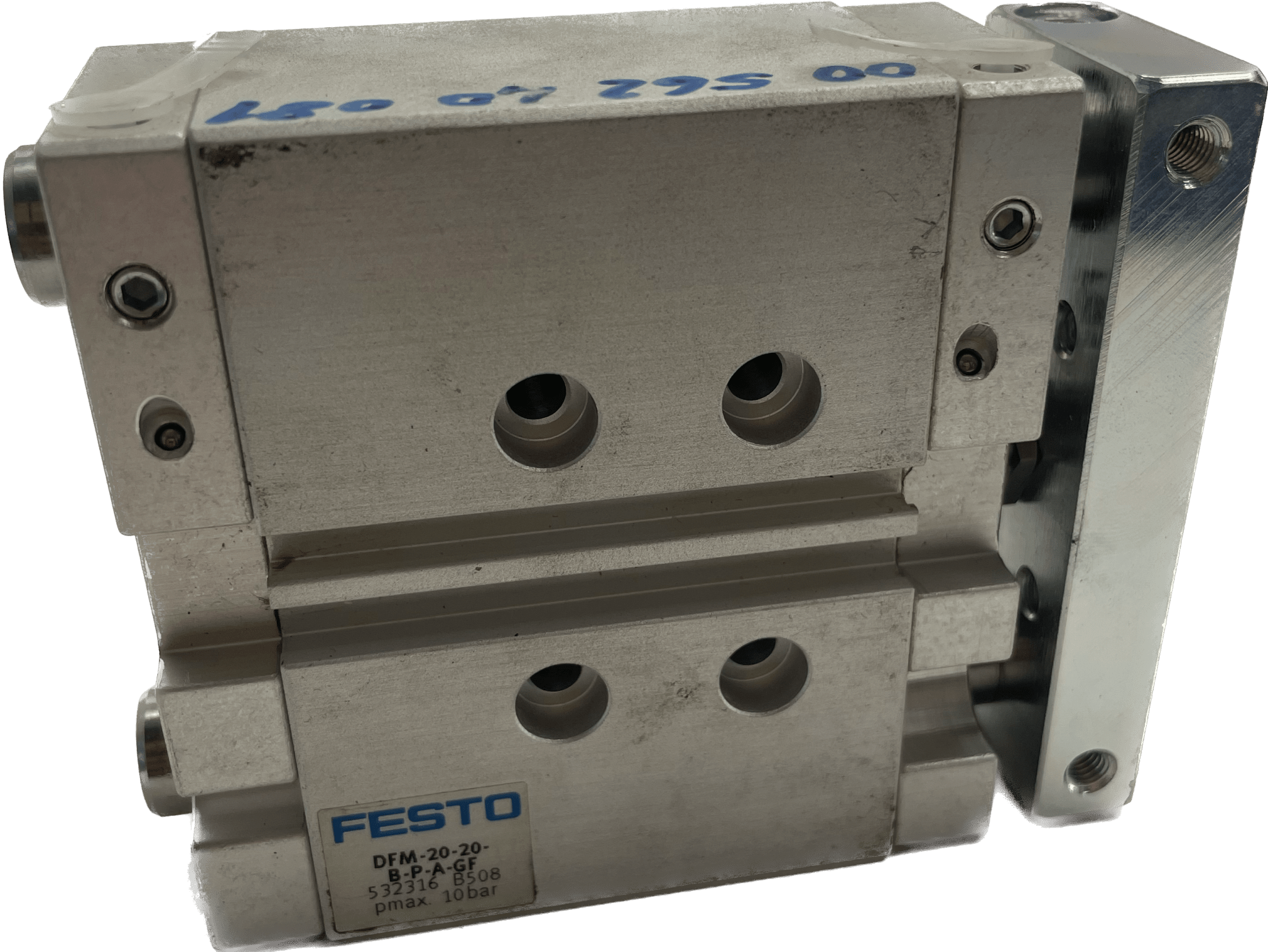

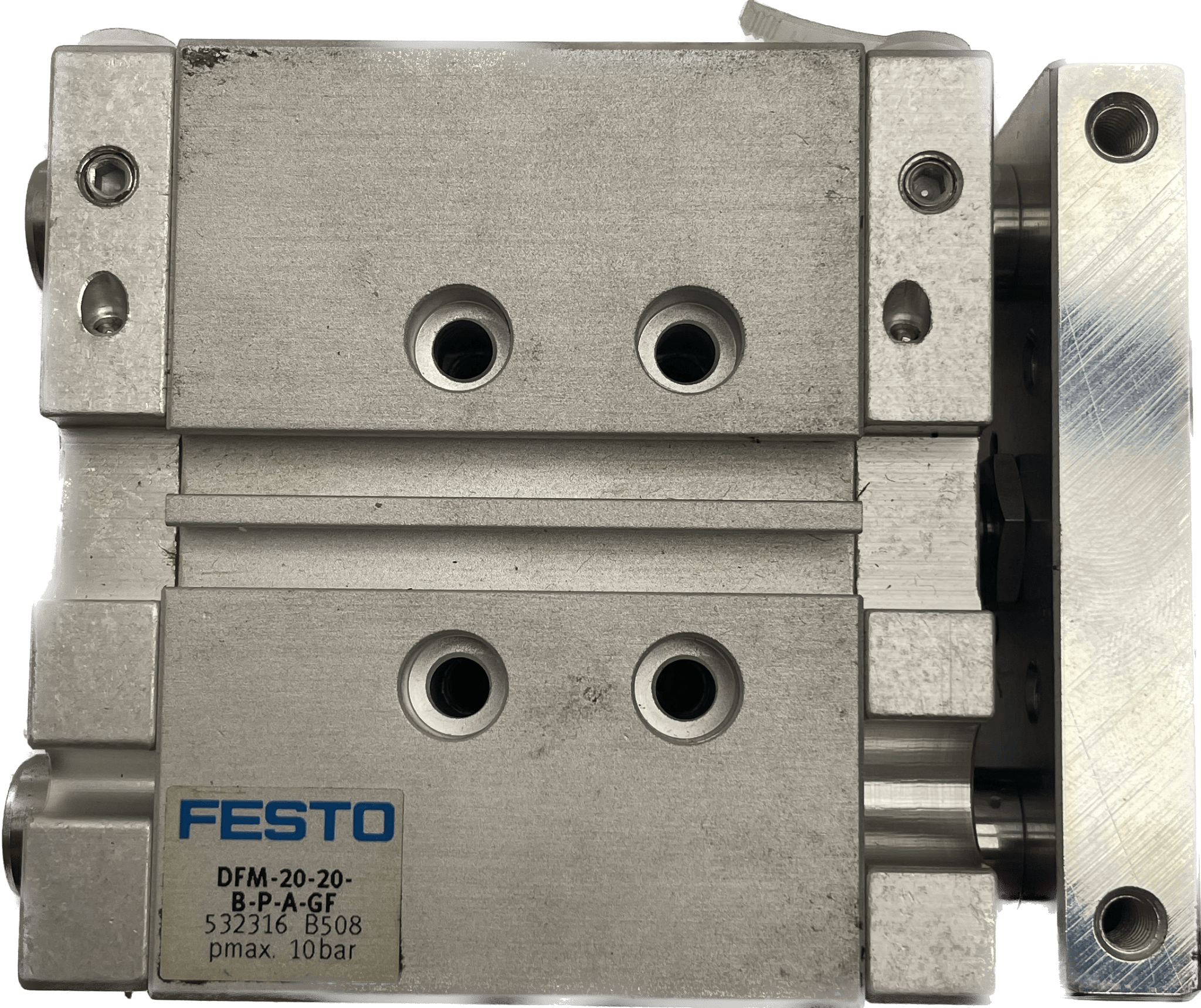

Festo DFM-20-20-B-P-A-GF

Festo
unbenutzte Lagerware
Führungszylinder
DFM-20- -B
532316
DFM-20-20-B-P-A-GF
Hub
20 mm
Kolben-Ø
20 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
pneumatische Dämpfung beidseitig einstellbar
Stossdämpfer, weiche Kennlinie
Einbaulage
beliebig
Führung
Gleitführung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Varianten
Warmfeste Dichtungen max. 120 °C
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Funktionsweise
doppeltwirkend
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
Explosionsschutz
Zone 1 (ATEX)
Zone 2 (ATEX)
ATEX-Kategorie Gas
II 2G
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Umgebungstemperatur
-20°C <= Ta <= +70°C
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 120 °C
Aufprallenergie in den Endlagen
0.1 J ... 0.2 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
141 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
188 N
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
