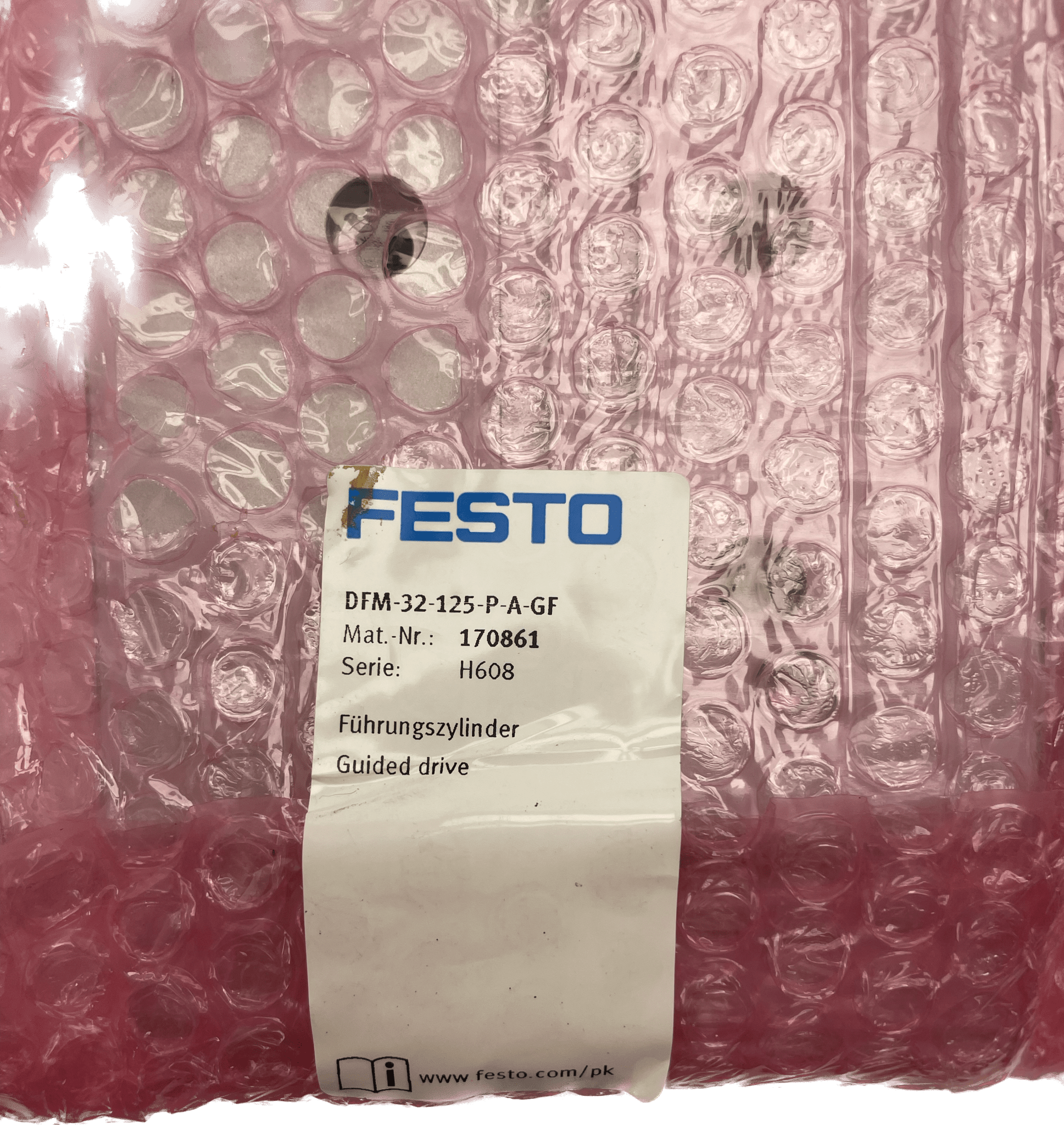

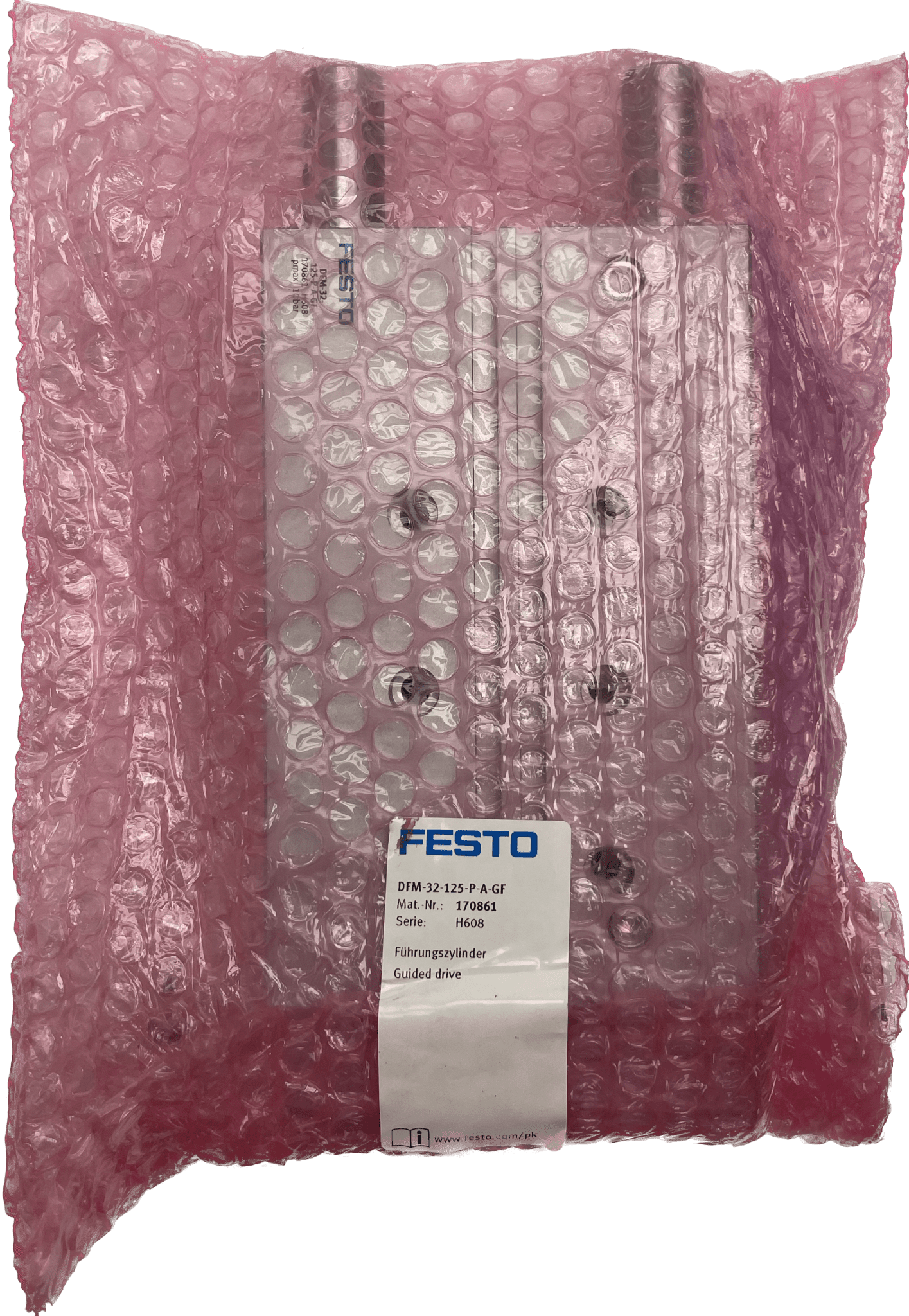

Festo Führungszylinder DFM-32-125-P-A-GF

Festo
unbenutzte Lagerware
Führungszylinder
DFM-32-125-P-A-GF
170861
GTIN 4052568139759
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
50 mm
Hub
125 mm
Kolben-Ø
32 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.15 MPa ... 1 MPa
Betriebsdruck
1.5 bar ... 10 bar
Max. Geschwindigkeit
0.8 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.4 J
Max. Kraft Fy
1227 N
Max. Kraft Fy statisch
1227 N
Max. Kraft Fz
1227 N
Max. Kraft Fz statisch
1227 N
Max. Moment Mx
47.84 Nm
Max. Moment Mx statisch
47.84 Nm
Max. Moment My
47.84 Nm
Max. Moment My statisch
47.84 Nm
Max. Moment Mz
47.84 Nm
Max. Moment Mz statisch
47.84 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
7.65 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
168 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
482 N
Bewegte Masse
1803 g
Produktgewicht
3595 g
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
