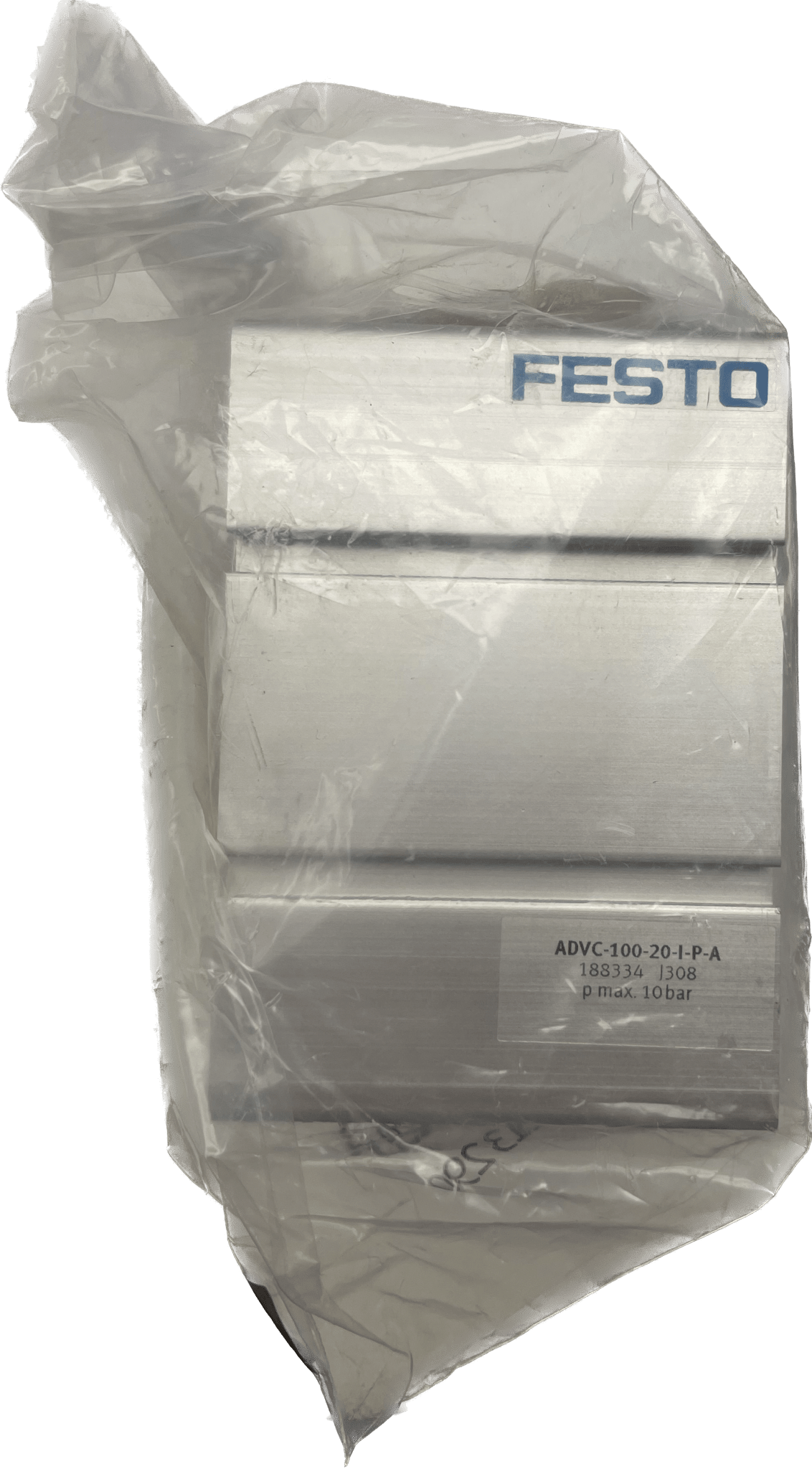

Festo Kurzhubzylinder ADVC-100-20-I-P-A

Festo
unbenutzte Lagerware
Kurzhubzylinder
ADVC-100-20-I-P-A
188334
GTIN 4052568149383
Hub
20 mm
Kolben-Ø
100 mm
Basierend auf Norm
ISO 6431
Lochbild
VDMA 24562
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben
Kolbenstange
Positionserkennung
für Näherungsschalter
Symbol
00991217
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Betriebsdruck
14.5 psi ... 145 psi
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4418 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
4712 N
Bewegte Masse
575 g
Bewegte Masse bei 0 mm Hub
515 g
Zuschlag bewegte Masse pro 10 mm Hub
40 g
Produktgewicht
2286 g
Grundgewicht bei 0 mm Hub
2145 g
Gewichtszuschlag pro 10 mm Hub
110 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Zubehör
Pneumatischer Anschluss
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung
eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
