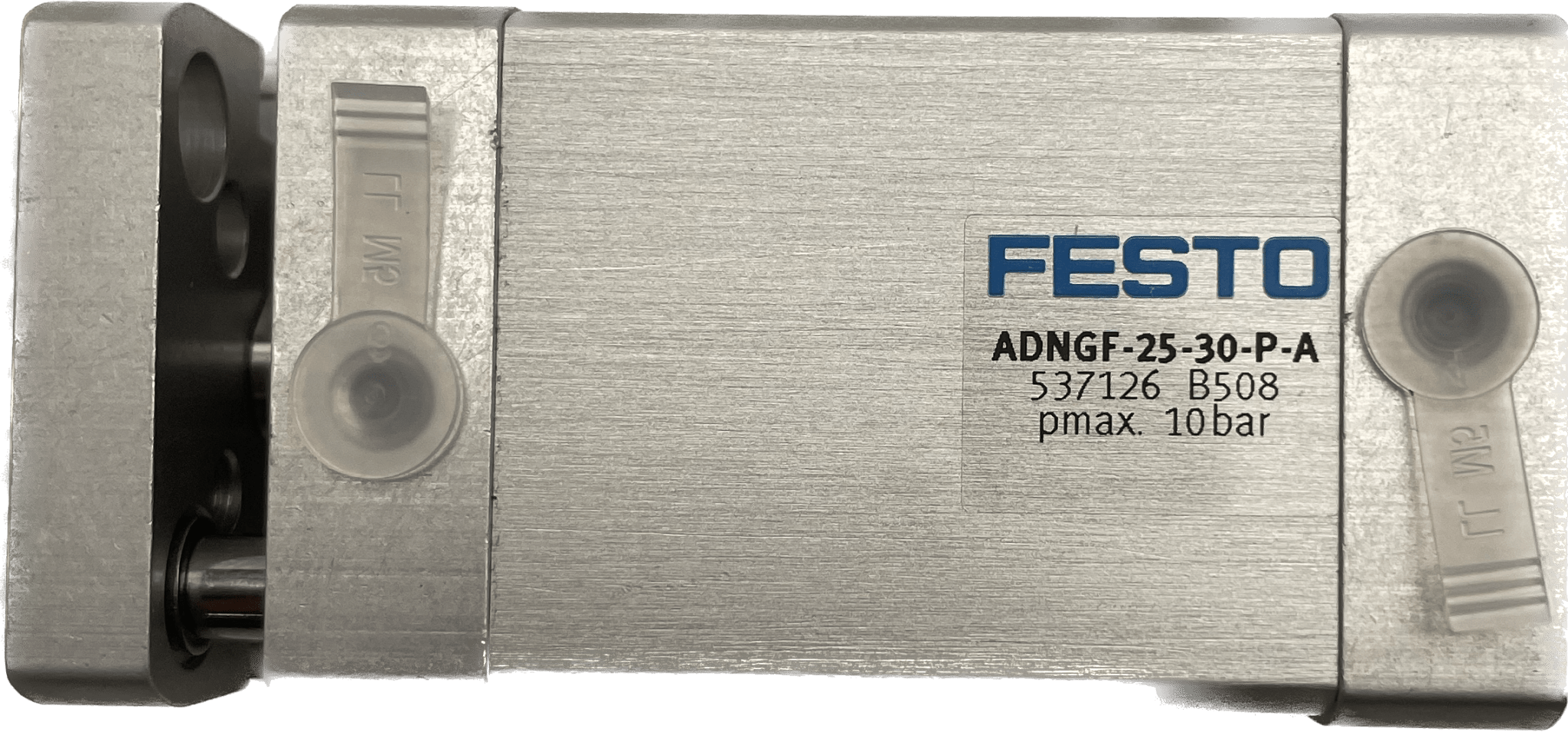

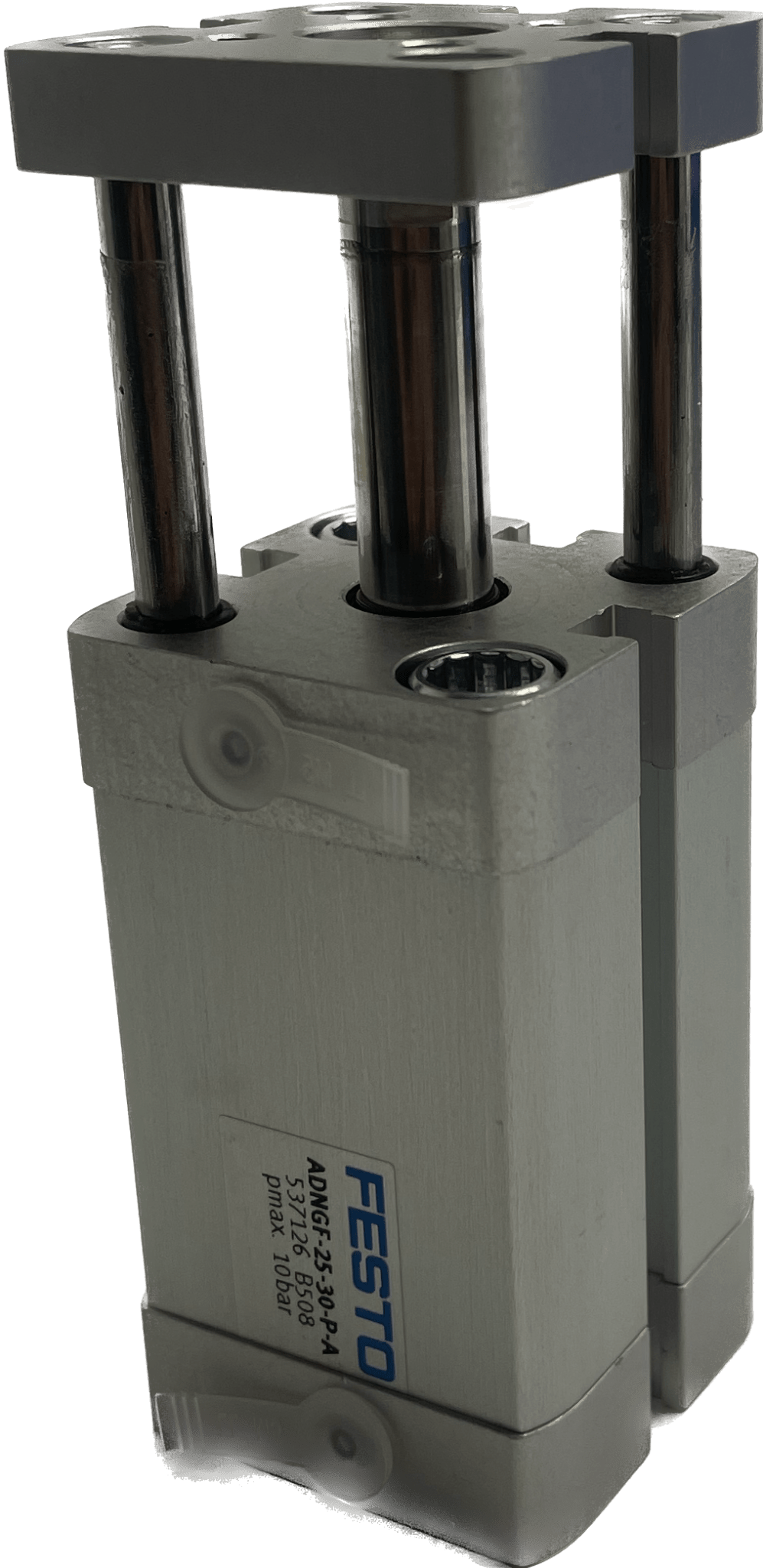

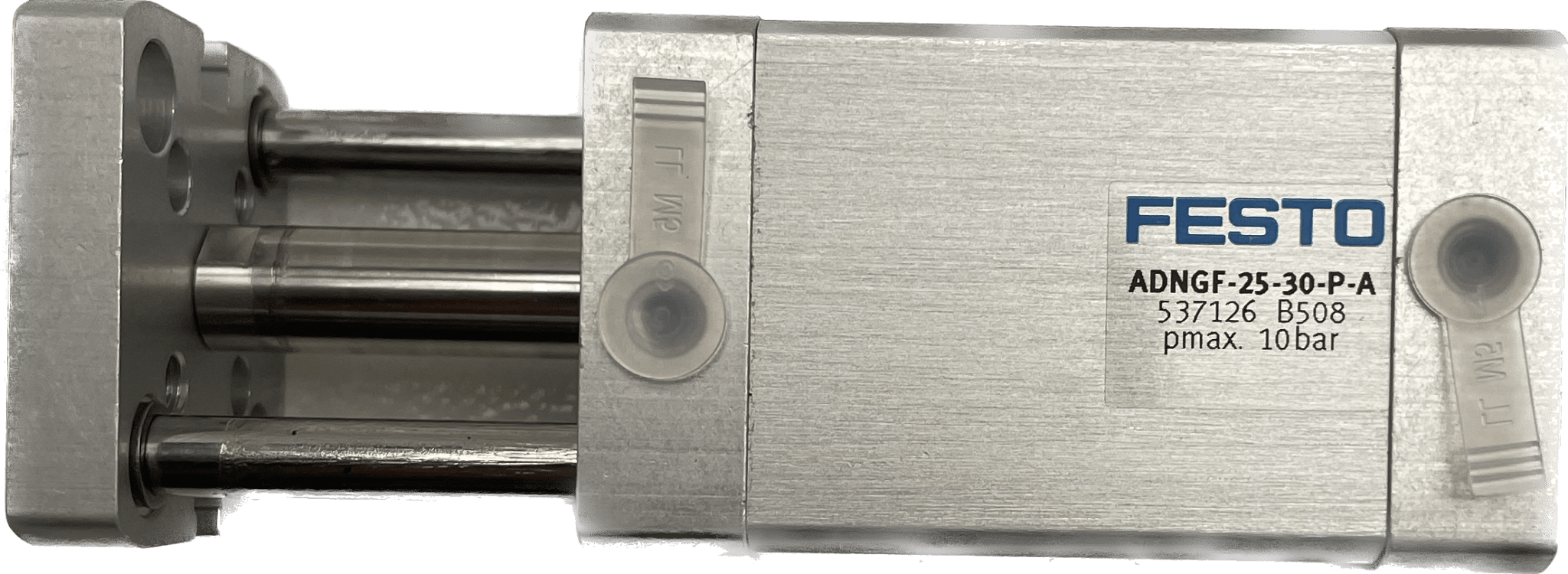

Festo Kompaktzylinder ADNGF-25-30-P-A

Festo
Kompaktzylinder
ADNGF-25- -
ADNGF-25-30-P-A
537126
Hub
30 mm
Kolben-Ø
25 mm
Basierend auf Norm
ISO 21287
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.3 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
247 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
295 N
Bewegte Masse bei 0 mm Hub
85 g
Zuschlag bewegte Masse pro 10 mm Hub
11 g
Grundgewicht bei 0 mm Hub
191 g
Gewichtszuschlag pro 10 mm Hub
28 g
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Bundschrauben
Stahl
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Endplatte
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
