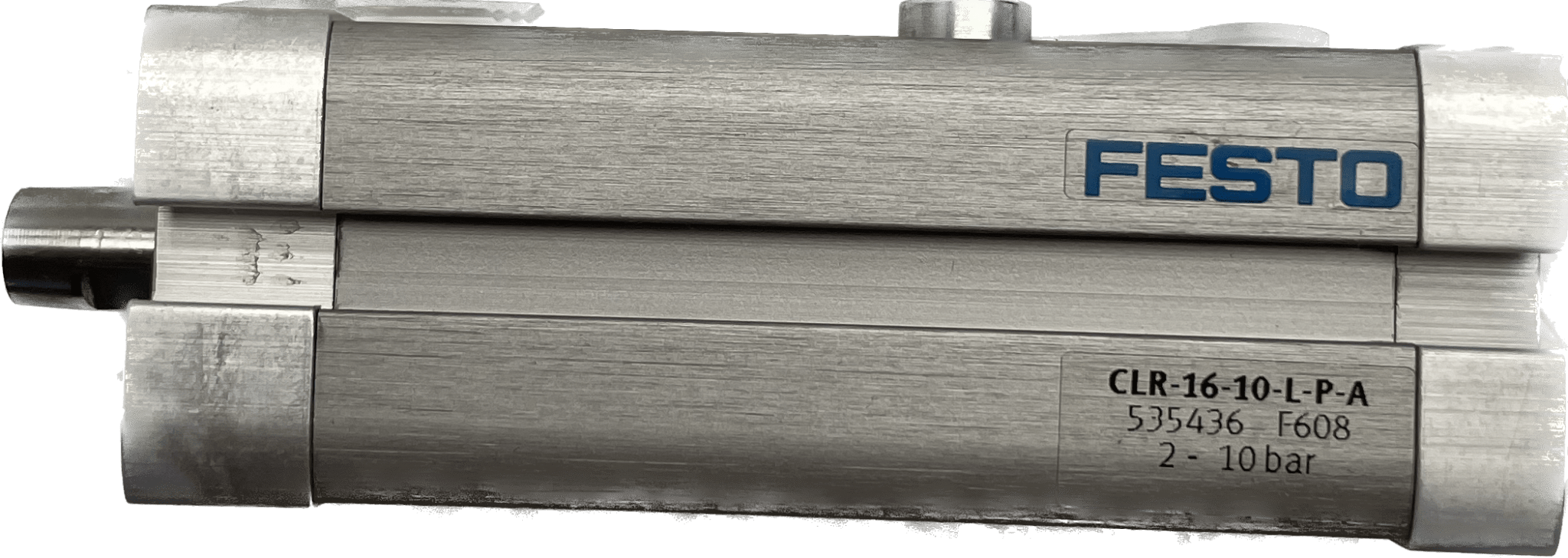

Festo Linear-Schwenkspanner CLR-16-10-L-P-A

Festo

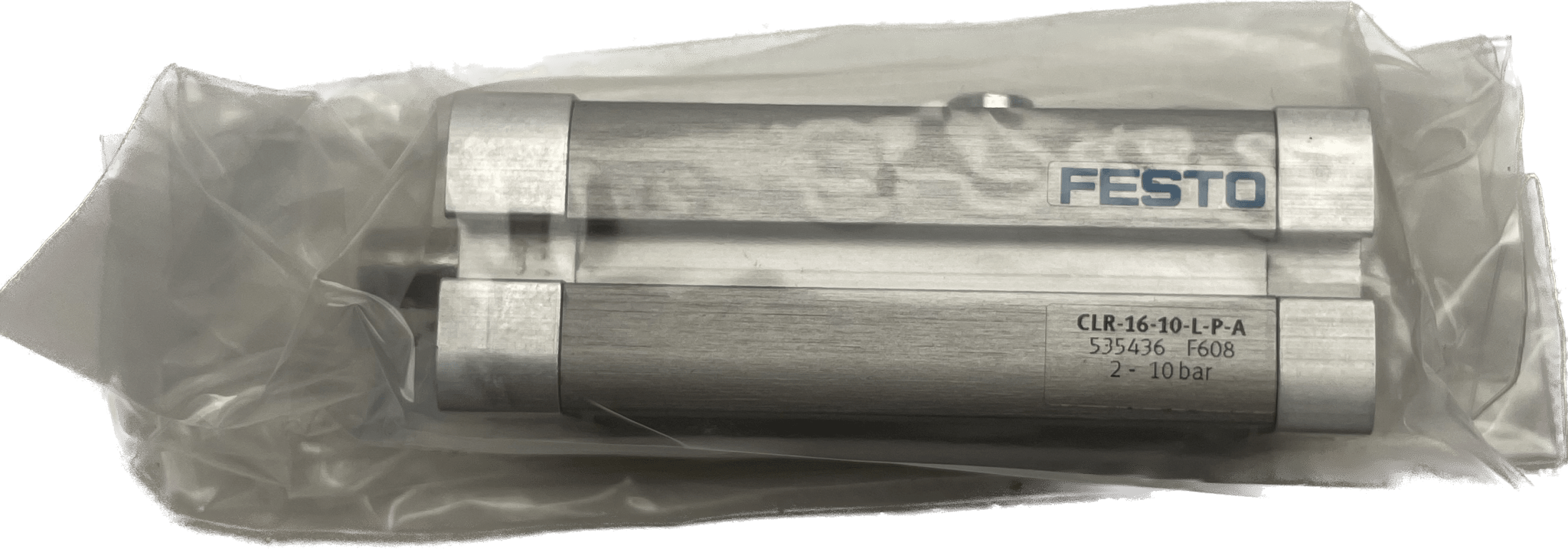

unbenutzte Lagerware
Linear-Schwenkspanner
CLR-16-10-L-P-A
535436
GTIN 4052568168773
Gesamthub
20 mm
Kolben-Ø
16 mm
Kolbenstangengewinde
M4
Schwenkwinkel
90 deg +/- 4 deg
Spannhub
10 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben
Kolbenstange
Zylinderrohr
Positionserkennung
für Näherungsschalter
Schwenkrichtung
links
Symbol
00991217
Betriebsdruck
2 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
-10 °C ... 80 °C
Effektive Spannkraft bei 0,2 MPa (2 bar, 29 psi)
17 N
Effektive Spannkraft bei 0,4 MPa (4 bar, 58 psi)
36 N
Effektive Spannkraft bei 0,6 MPa (6 bar, 87 psi)
53 N
Max. Anziehdrehmoment Spannfingerschraube
3 Nm
Theoretische Spannkraft bei 0,6 MPa (6 bar, 87 psi)
90 N
Produktgewicht
160 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Stahl
verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
beschichtet
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung
gleiteloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
gleiteloxiert
