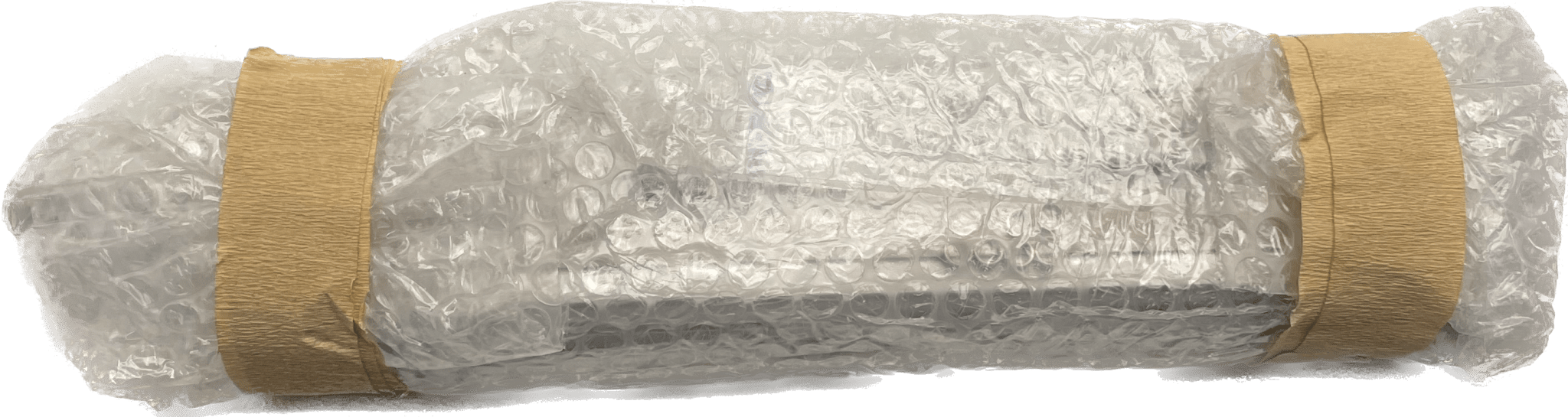

Festo Mini-Schlitten DGSL-16-150-Y3A

Festo
unbenutzte Lagerware
Mini-Schlitten
DGSL-16-150-Y3A
544004
GTIN 4052568183479
Hub
150 mm
Justierbarer Endlagenbereich / Länge vorne
71.5 mm
Justierbarer Endlagenbereich / Länge hinten
38.5 mm
Kolben-Ø
20 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
Stoßdämpfer progressiv beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.1 MPa ... 0.8 MPa
Betriebsdruck
1 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
±0,01 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
4 J
Dämpfungslänge
14 mm
Max. Kraft Fy
2900 N
Max. Kraft Fz
2900 N
Max. Moment Mx
50 Nm
Max. Moment My
43 Nm
Max. Moment Mz
43 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
158 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
188 N
Bewegte Masse
910 g
Produktgewicht
2102 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
