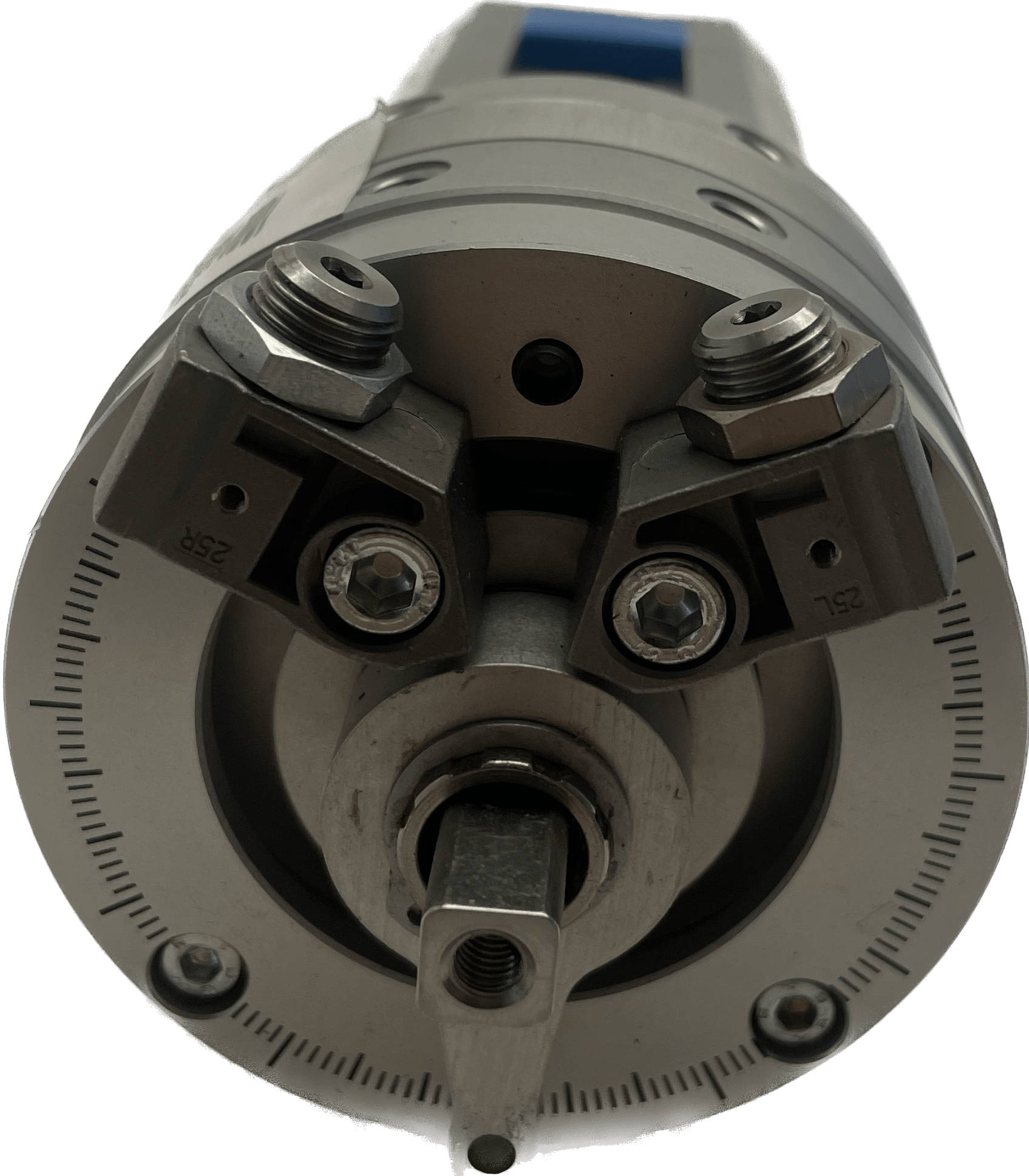

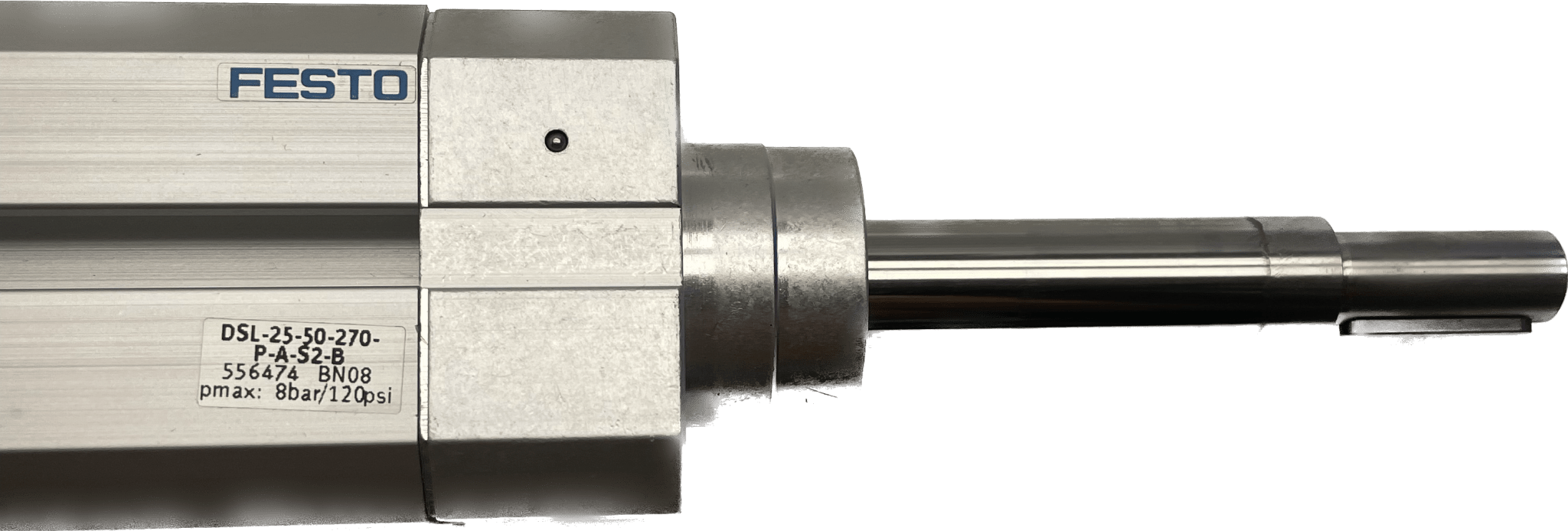

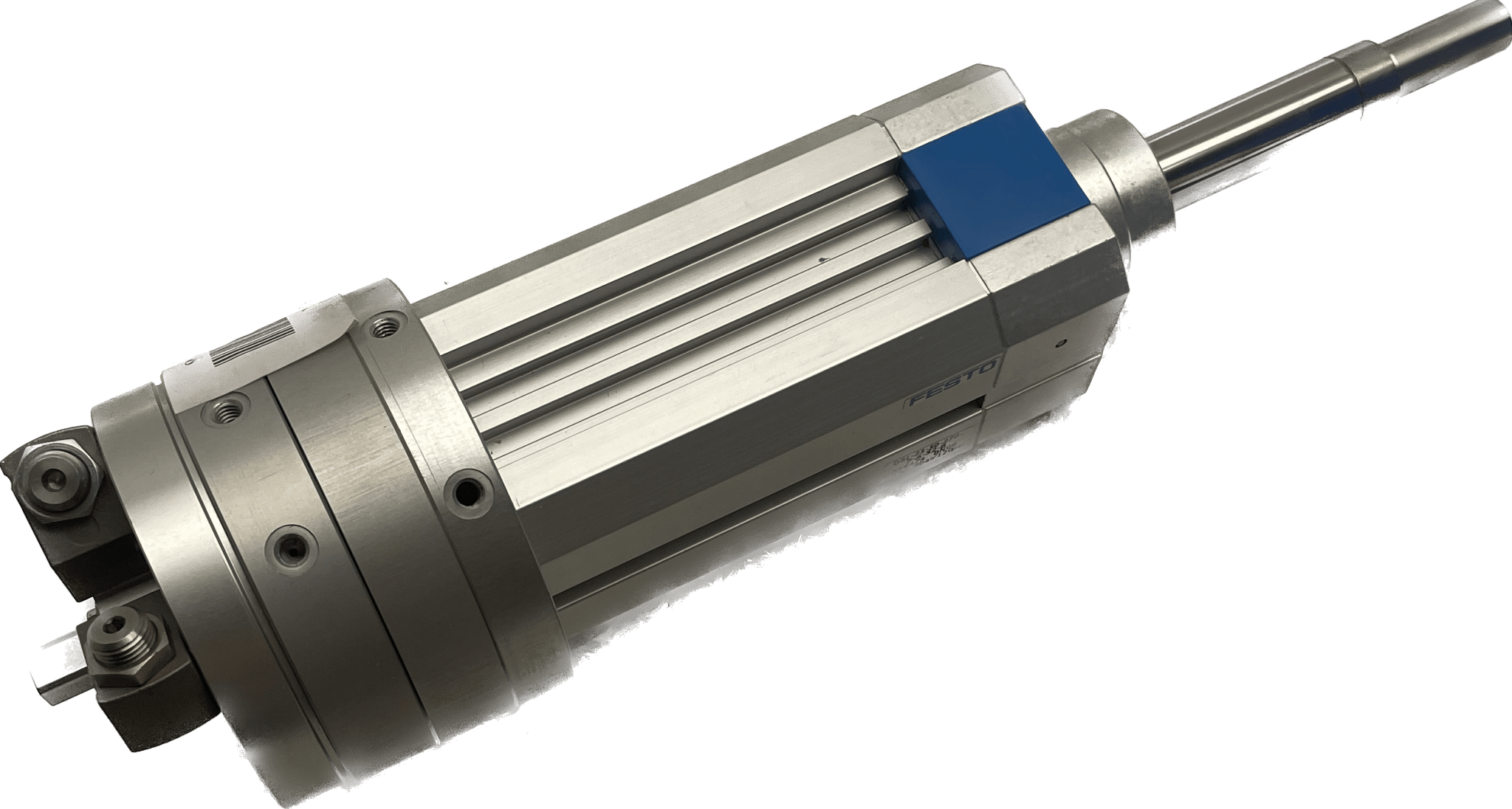

Festo Schwenk-Lineareinheit DSL-25-50-270-P-A-S2-B

Festo
unbenutzte Lagerware
Schwenk-Lineareinheit
DSL-25-50-270-P-A-S2-B
556474
GTIN 4052568200732
Einstellbereich Schwenkwinkel
0 deg ... 270 deg
Hub
50 mm
Kolben-Ø
25 mm
Schwenkwinkel
0 deg ... 272 deg
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Feinjustage
-6 deg
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Symbol
00991268
Varianten
Durchgehende Kolbenstange
Verdrehsicherung/Führung
gleitgeführt
Betriebsdruck
2.5 bar ... 8 bar
Max. Aufprallgeschwindigkeit
0.5 m/s
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
2 Hz
Schwenkwinkelspiel
2 deg
Wiederholgenauigkeit
1 deg
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
-10 °C ... 60 °C
Dynamisches Lastmoment
0.45 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
173.5 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
246 N
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
5 Nm
Zulässiges Massenträgheitsmoment
1.1E-4 kgm²
Produktgewicht
1500 g
Grundgewicht bei 0 mm Hub
1500 g
Gewichtszuschlag pro 10 mm Hub
67 g
Befestigungsart
wahlweise:
geklemmt in T-Nut
mit Außengewinde
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung
gleiteloxiert
Werkstoff Kolbenstange
Vergütungsstahl
