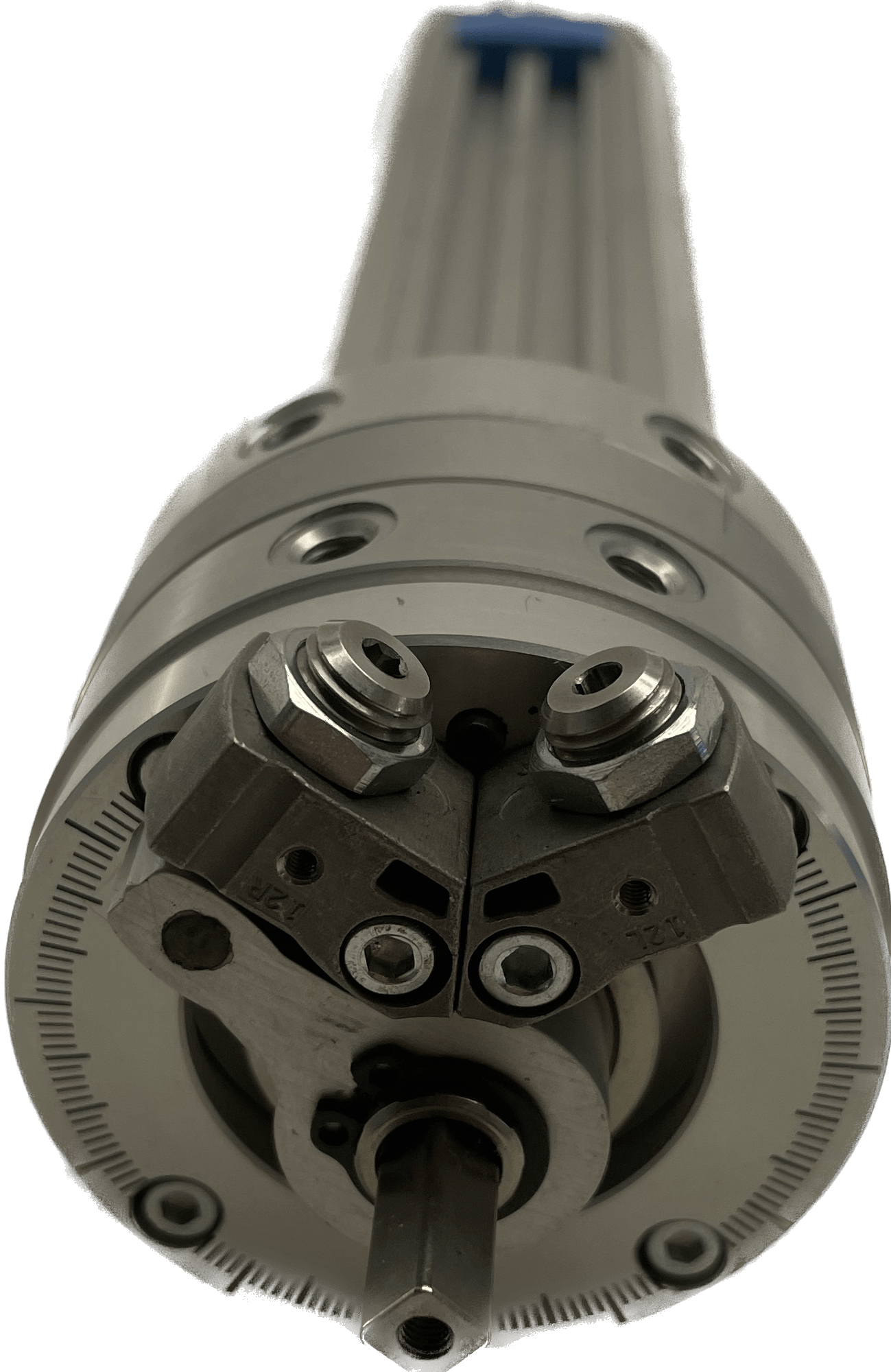

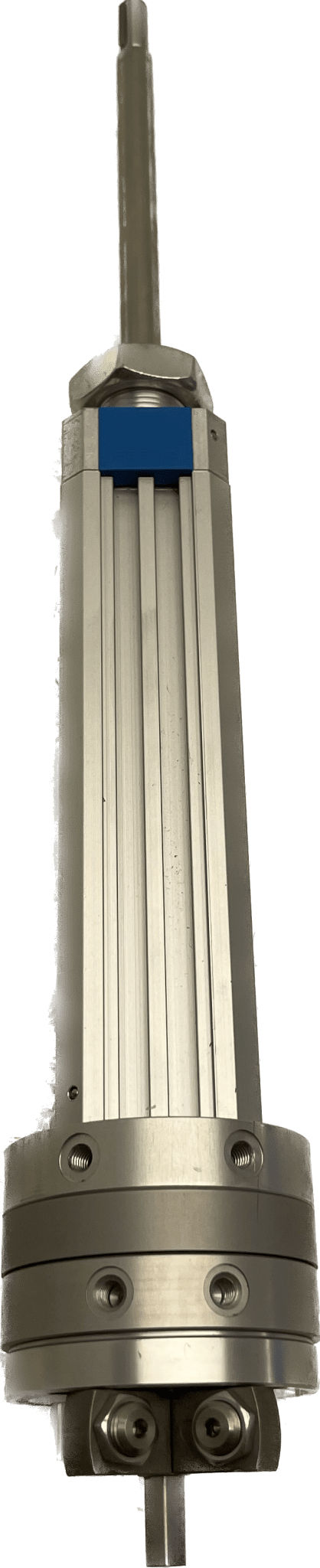

Festo Schwenk-Lineareinheit DSL-16-100-270-P-A-S20-B

Festo
unbenutzte Lagerware
Schwenk-Lineareinheit
DSL-16-100-270-P-A-S20-B
556417
GTIN 4052568200435
Einstellbereich Schwenkwinkel
0 deg ... 270 deg
Hub
100 mm
Kolben-Ø
16 mm
Schwenkwinkel
0 deg ... 272 deg
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Feinjustage
-6 deg
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Symbol
00991269
Varianten
Durchgehende, hohle Kolbenstange
Verdrehsicherung/Führung
gleitgeführt
Betriebsdruck
2.5 bar ... 8 bar
Max. Aufprallgeschwindigkeit
0.5 m/s
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
2 Hz
Schwenkwinkelspiel
2 deg
Wiederholgenauigkeit
1 deg
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
-10 °C ... 60 °C
Dynamisches Lastmoment
0.1 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
73.5 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
102.5 N
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
1.25 Nm
Zulässiges Massenträgheitsmoment
3.5E-5 kgm²
Produktgewicht
650 g
Grundgewicht bei 0 mm Hub
650 g
Gewichtszuschlag pro 10 mm Hub
33 g
Befestigungsart
wahlweise:
geklemmt in T-Nut
mit Außengewinde
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
eloxiert
Werkstoff Dichtungen
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung
gleiteloxiert
Werkstoff Kolbenstange
Vergütungsstahl
