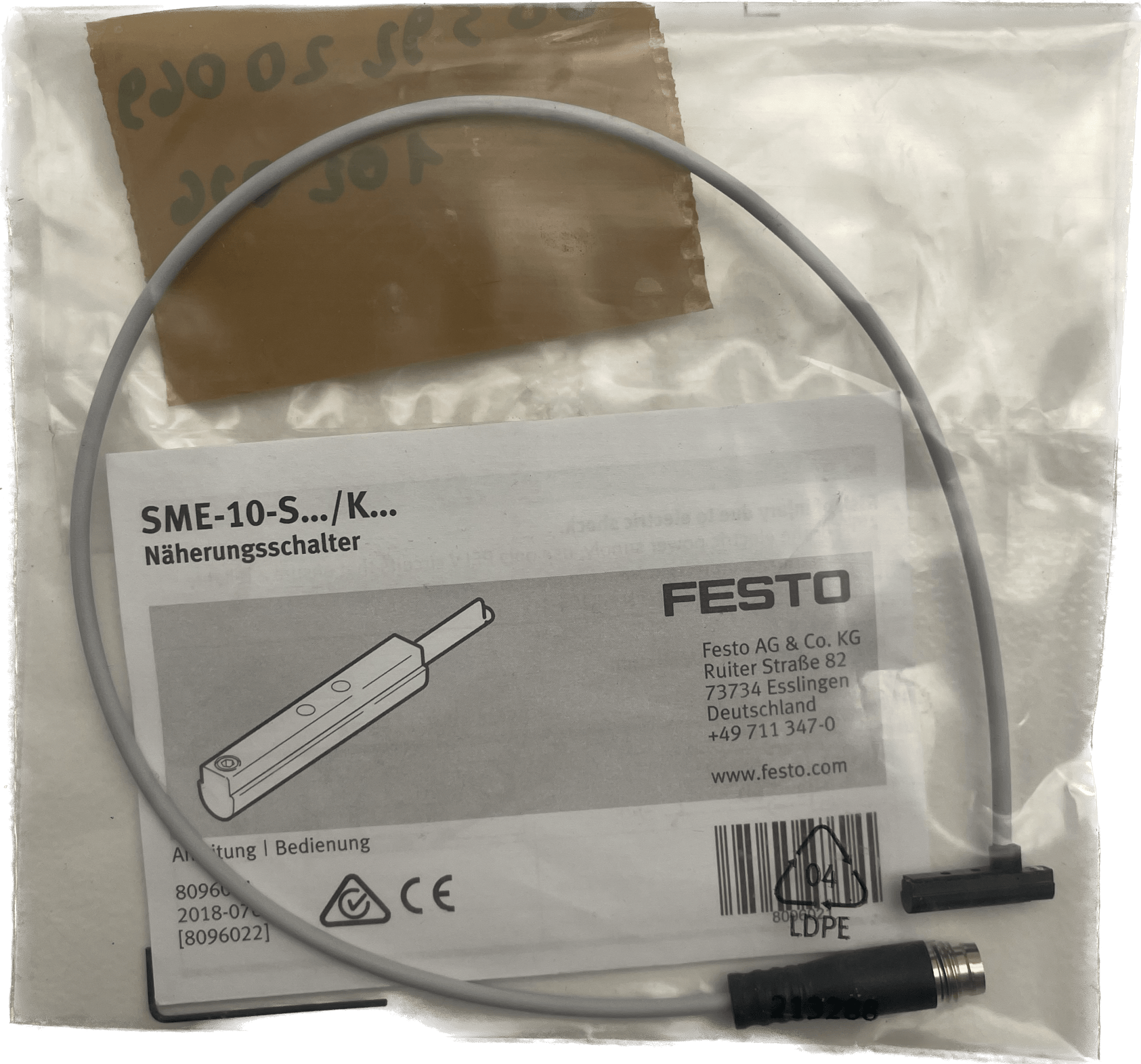

Festo Näherungsschalter SME-10-SQ-LED-24
zzgl. USt. zzgl. Versandkosten
Festo
unbenutzte Lagerware
Näherungsschalter
SME-10-SQ-LED-24
173213
GTIN 4052568074623
Bauform
für Rundnut
Entspricht Norm
EN 60947-5-2
Symbol
00991619
Zulassung
RCM Mark
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinie
nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK Vorschriften für EMV
nach UK RoHS Vorschriften
Werkstoff-Hinweis
RoHS konform
Anwendungshinweis
Support / Antrieb-Sensor-Übersicht „Der passende Sensor zum Antrieb“
Messgröße
Position
Messprinzip
magnetisch Reed
Umgebungstemperatur
-20 °C ... 70 °C
Wiederholgenauigkeit
0.2 mm
Schaltausgang
kontaktbehaftet bipolar
Schaltelementfunktion
Schließer
Einschaltzeit
0.6 ms
Ausschaltzeit
0.05 ms
Max. Schaltfrequenz
500 Hz
Max. Ausgangsstrom
100 mA
Max. Schaltleistung DC
1 W
Spannungsfall
0 V
Kurzschlussfestigkeit
nein
Überlastfestigkeit
nicht vorhanden
Betriebsspannungsbereich AC
12 V ... 27 V
Betriebsspannungsbereich DC
12 V ... 27 V
Verpolungsschutz
nein
Elektrischer Anschluss 1, Anschlussart
Kabel mit Stecker
Elektrischer Anschluss 1, Anschlusstechnik
M8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern
3
Elektrischer Anschluss 1, Anschlussbild
00991155
Abgangsrichtung Anschluß
quer
Kabellänge
0.3 m
Farbe Kabelmantel
grau
Werkstoff Kabelmantel
TPE-U(PUR)
Befestigungsart
geklemmt in Rundnut
längs in Nut einschiebbar
Anziehdrehmoment
0.1 Nm
Einbaulage
beliebig
Produktgewicht
5 g
Farbe Gehäuse
schwarz
Werkstoff Gehäuse
Messing, vernickelt
PPS
TPE-U(PU)
hochlegierter Stahl rostfrei
Schaltzustandsanzeige
LED gelb
Umgebungstemperatur bei beweglicher Kabelverlegung
-5 °C ... 70 °C
Schutzart
IP65
IP67
Isolationsspannung
50 V
Stoßspannungsfestigkeit
0.8 kV
LABS-Konformität
VDMA24364-B2-L
Verschmutzungsgrad
3
unbenutzte Lagerware
Näherungsschalter
SME-10-SQ-LED-24
173213
GTIN 4052568074623
Bauform
für Rundnut
Entspricht Norm
EN 60947-5-2
Symbol
00991619
Zulassung
RCM Mark
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinie
nach EU-RoHS-Richtlinie
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK Vorschriften für EMV
nach UK RoHS Vorschriften
Werkstoff-Hinweis
RoHS konform
Anwendungshinweis
Support / Antrieb-Sensor-Übersicht „Der passende Sensor zum Antrieb“
Messgröße
Position
Messprinzip
magnetisch Reed
Umgebungstemperatur
-20 °C ... 70 °C
Wiederholgenauigkeit
0.2 mm
Schaltausgang
kontaktbehaftet bipolar
Schaltelementfunktion
Schließer
Einschaltzeit
0.6 ms
Ausschaltzeit
0.05 ms
Max. Schaltfrequenz
500 Hz
Max. Ausgangsstrom
100 mA
Max. Schaltleistung DC
1 W
Spannungsfall
0 V
Kurzschlussfestigkeit
nein
Überlastfestigkeit
nicht vorhanden
Betriebsspannungsbereich AC
12 V ... 27 V
Betriebsspannungsbereich DC
12 V ... 27 V
Verpolungsschutz
nein
Elektrischer Anschluss 1, Anschlussart
Kabel mit Stecker
Elektrischer Anschluss 1, Anschlusstechnik
M8x1 A-codiert nach EN 61076-2-104
Elektrischer Anschluss 1, Anzahl Pole/Adern
3
Elektrischer Anschluss 1, Anschlussbild
00991155
Abgangsrichtung Anschluß
quer
Kabellänge
0.3 m
Farbe Kabelmantel
grau
Werkstoff Kabelmantel
TPE-U(PUR)
Befestigungsart
geklemmt in Rundnut
längs in Nut einschiebbar
Anziehdrehmoment
0.1 Nm
Einbaulage
beliebig
Produktgewicht
5 g
Farbe Gehäuse
schwarz
Werkstoff Gehäuse
Messing, vernickelt
PPS
TPE-U(PU)
hochlegierter Stahl rostfrei
Schaltzustandsanzeige
LED gelb
Umgebungstemperatur bei beweglicher Kabelverlegung
-5 °C ... 70 °C
Schutzart
IP65
IP67
Isolationsspannung
50 V
Stoßspannungsfestigkeit
0.8 kV
LABS-Konformität
VDMA24364-B2-L
Verschmutzungsgrad
3
