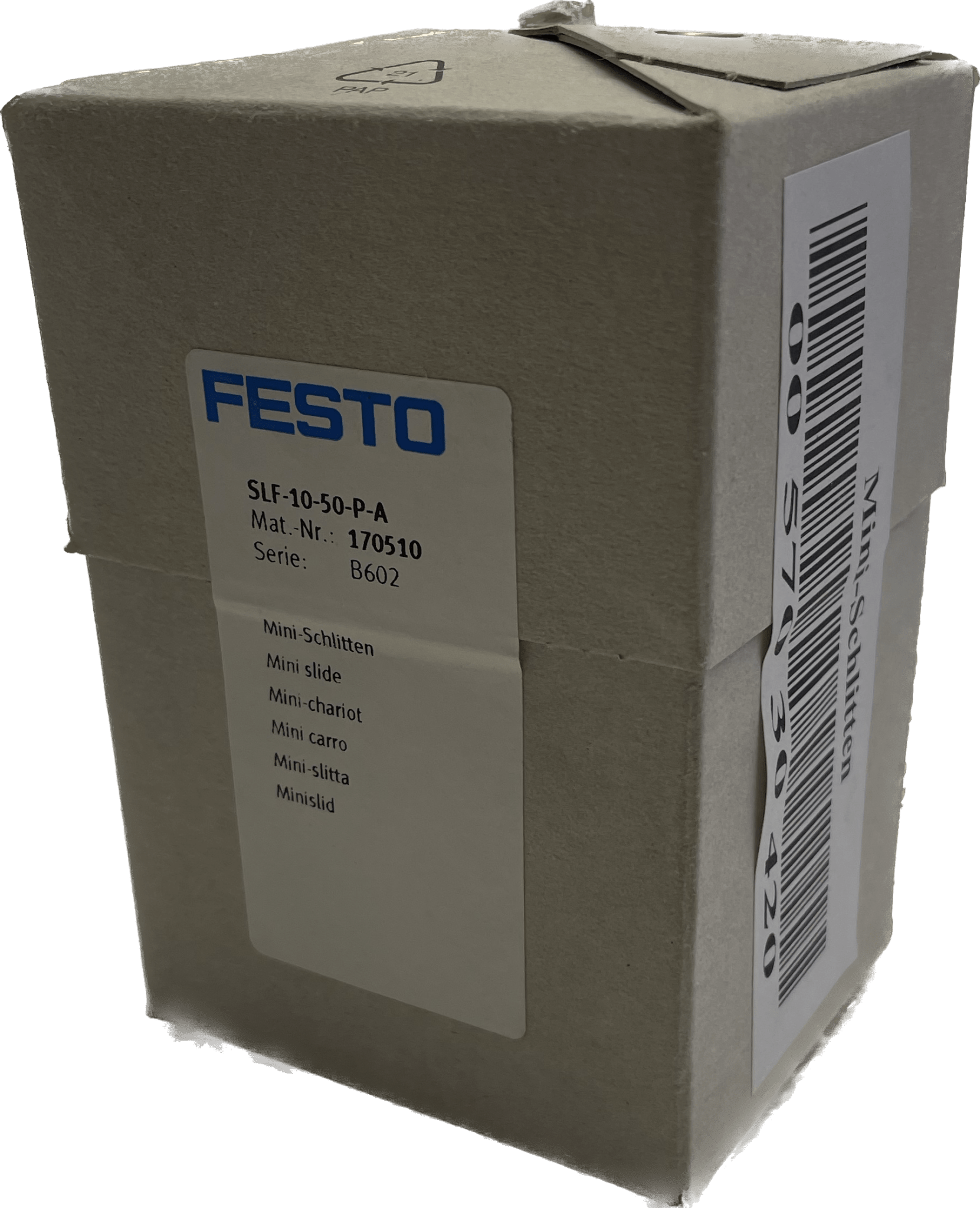

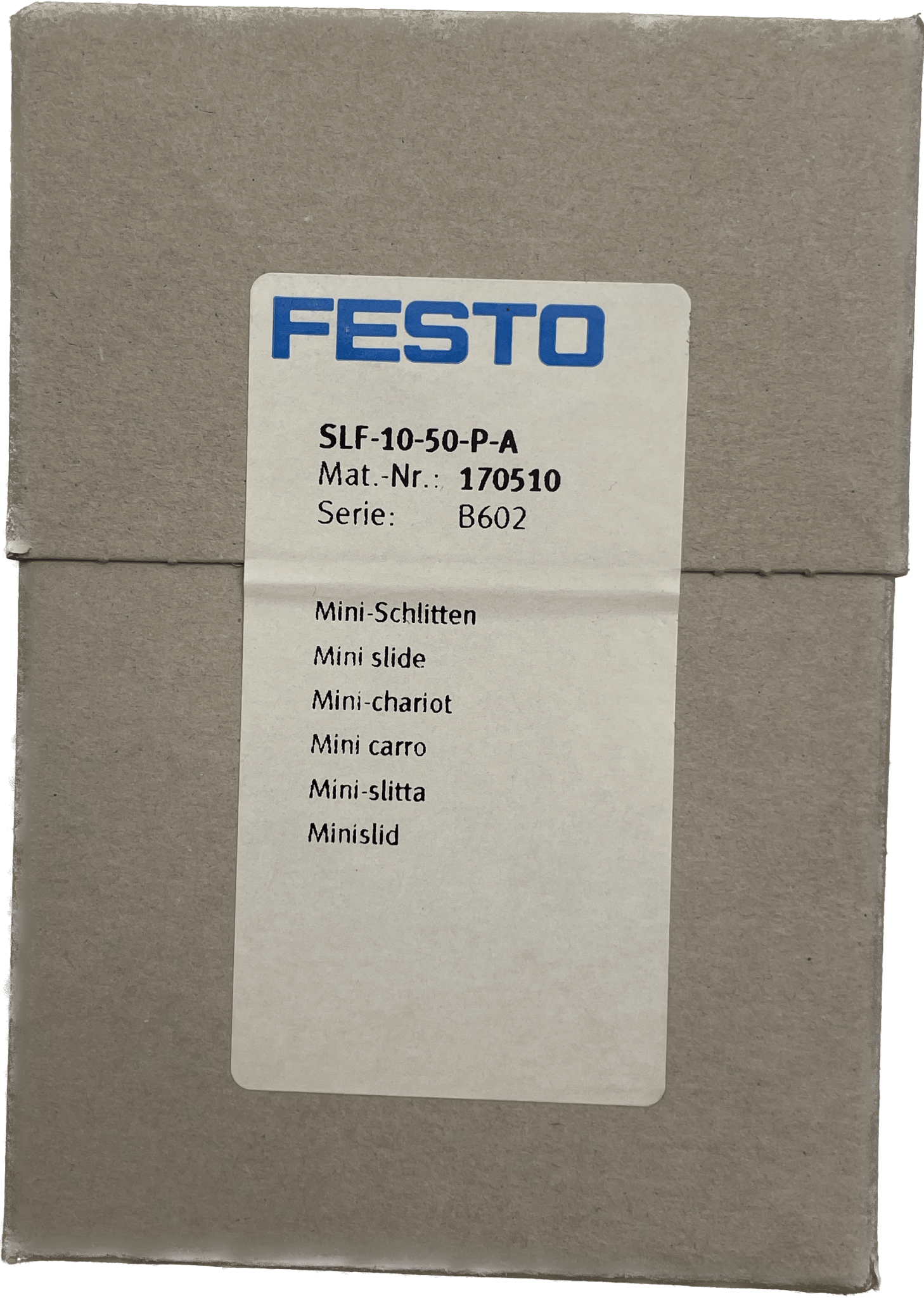

Festo Mini-Schlitten SLF-10-50-P-A

Festo
unbenutzte Lagerware
Mini-Schlitten
SLF-10-50-P-A
170510
Hub
50 mm
Justierbarer Endlagenbereich/Länge
5 mm
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Kugel-Käfigführung
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Betriebsdruck
14.5 psi ... 145 psi
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
-20 °C ... 60 °C
Aufprallenergie in den Endlagen
0.05 J
Max. Kraft Fy
190 N
Max. Kraft Fz
190 N
Max. Moment Mx
1.4 Nm
Max. Moment My
1.4 Nm
Max. Moment Mz
0.5 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
40 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
79 g
Produktgewicht
227 g
Grundgewicht bei 0 mm Hub
227 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
