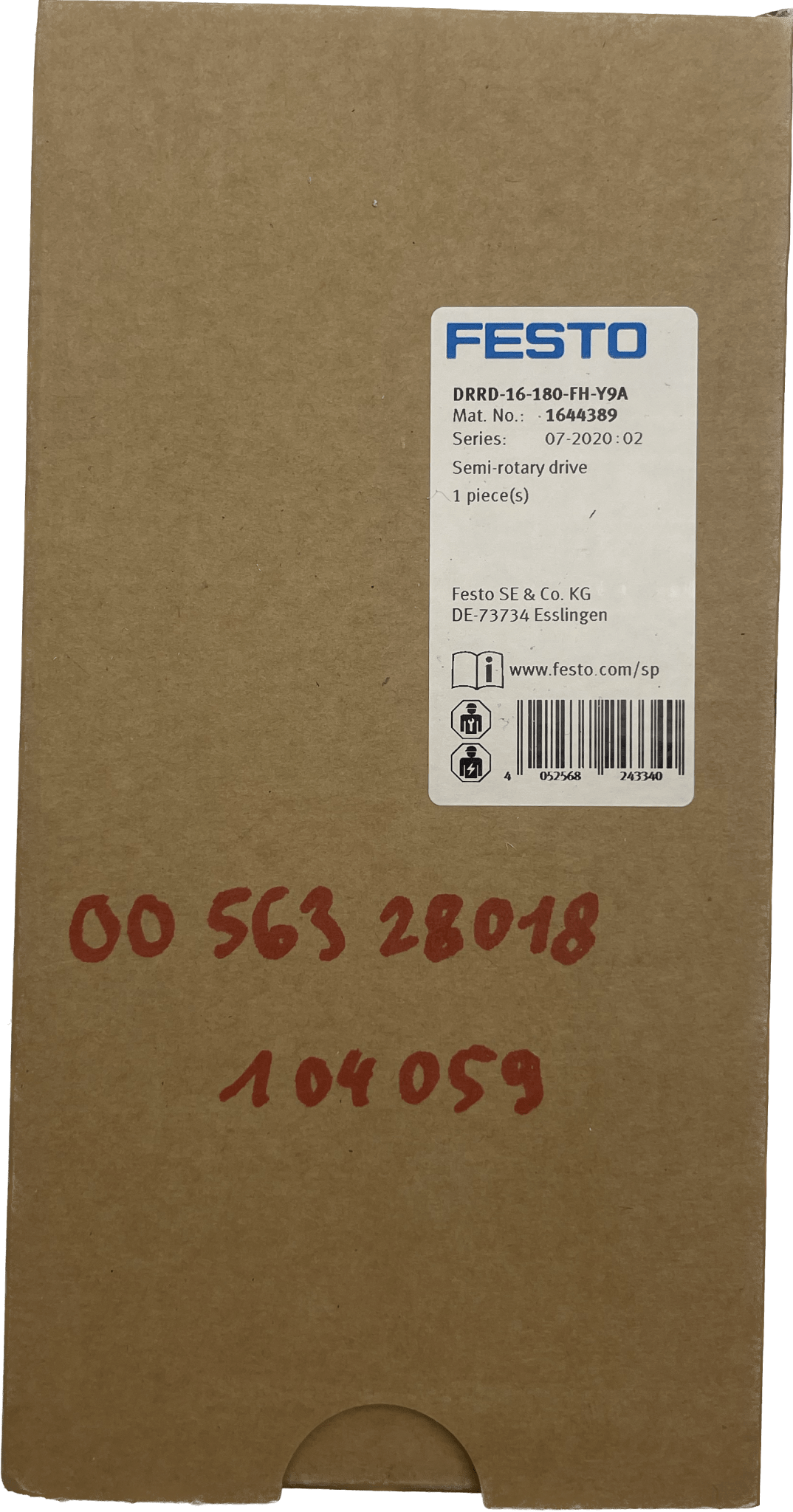

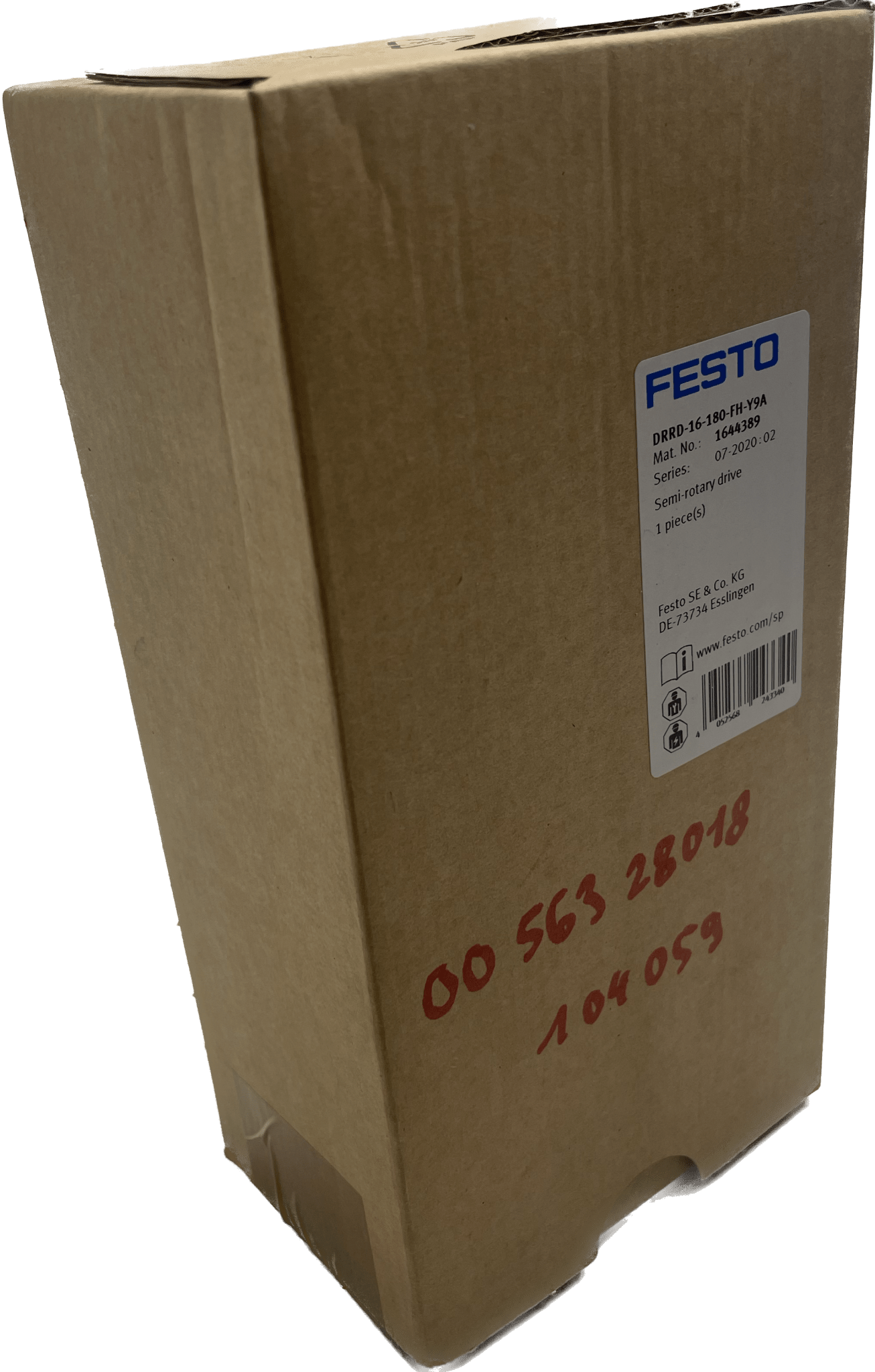

Festo Schwenkantrieb DRRD-16-180-FH-Y9A

Festo
unbenutzte Lagerware
Schwenkantrieb
DRRD-16-180-FH-Y9A
1644389
GTIN 4052568243340
Baugröße
16
Dämpfungswinkel
43 deg
Einstellbereich Schwenkwinkel beidseitig
+10 /-170 deg
Schwenkwinkel
180 deg
Dämpfung
interne hydraulische Dämpfung normal
Einbaulage
beliebig
Konstruktiver Aufbau
Zahnstange/Ritzel
Positionserkennung
für Näherungsschalter
Symbol
00991265
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
VDMA24364-Zone III
Umgebungstemperatur
-10 °C ... 60 °C
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
1.59 Nm
Zulässiges Massenträgheitsmoment
0.07 kgm²
Produktgewicht
650 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Antriebswelle
Vergütungsstahl
Werkstoff Deckel
Aluminium-Knetlegierung
eloxiert
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Knetlegierung
gleiteloxiert
