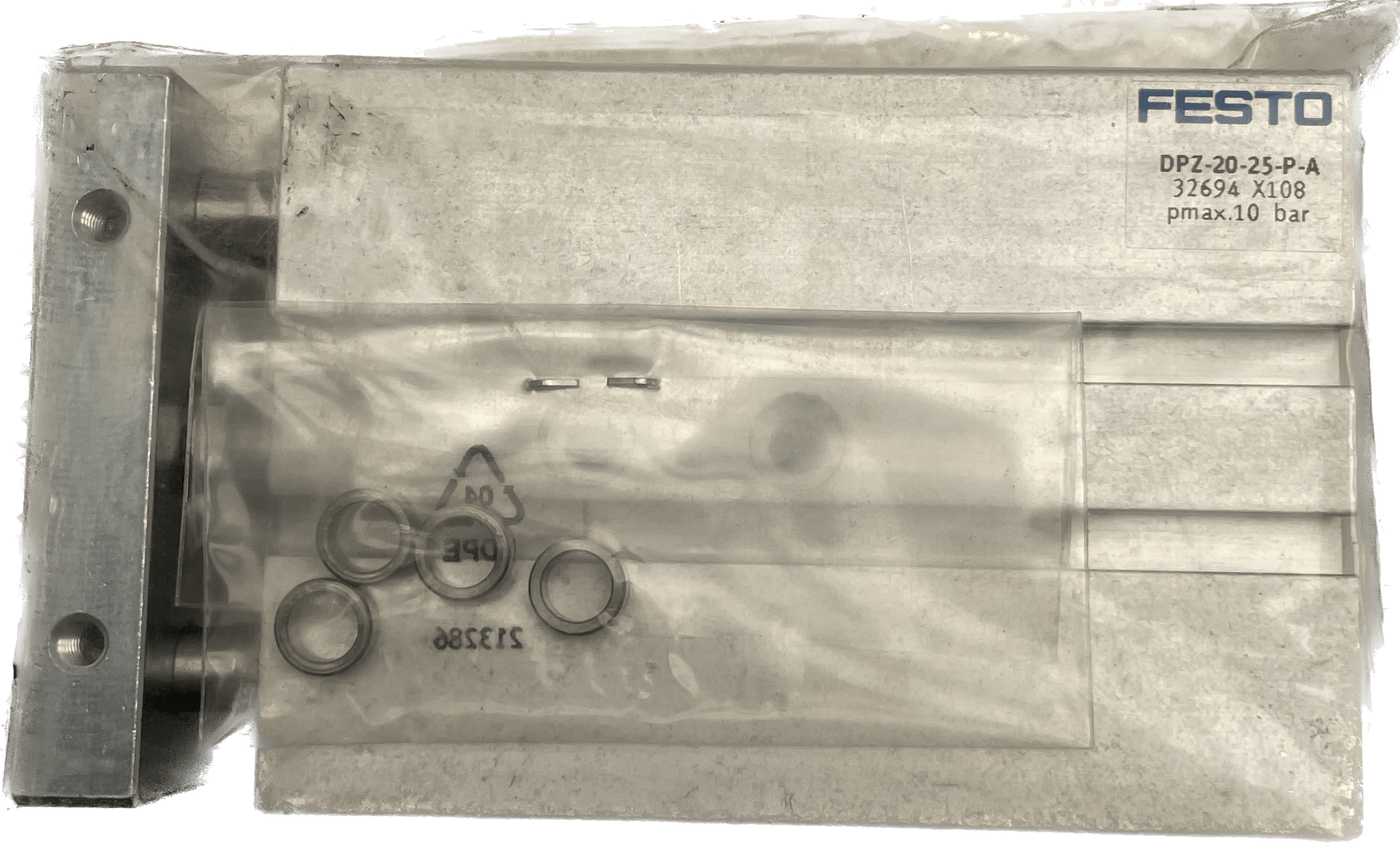

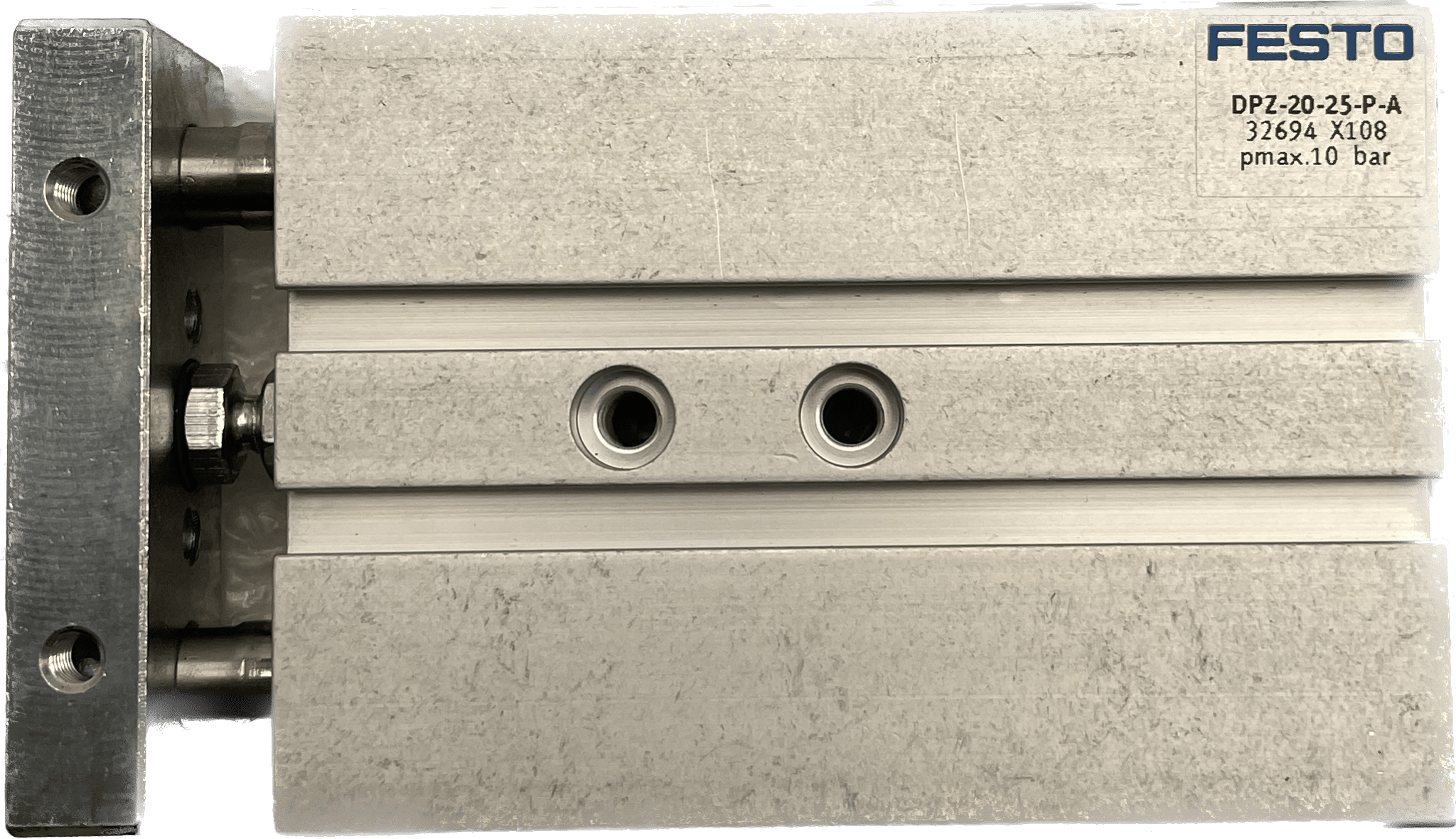

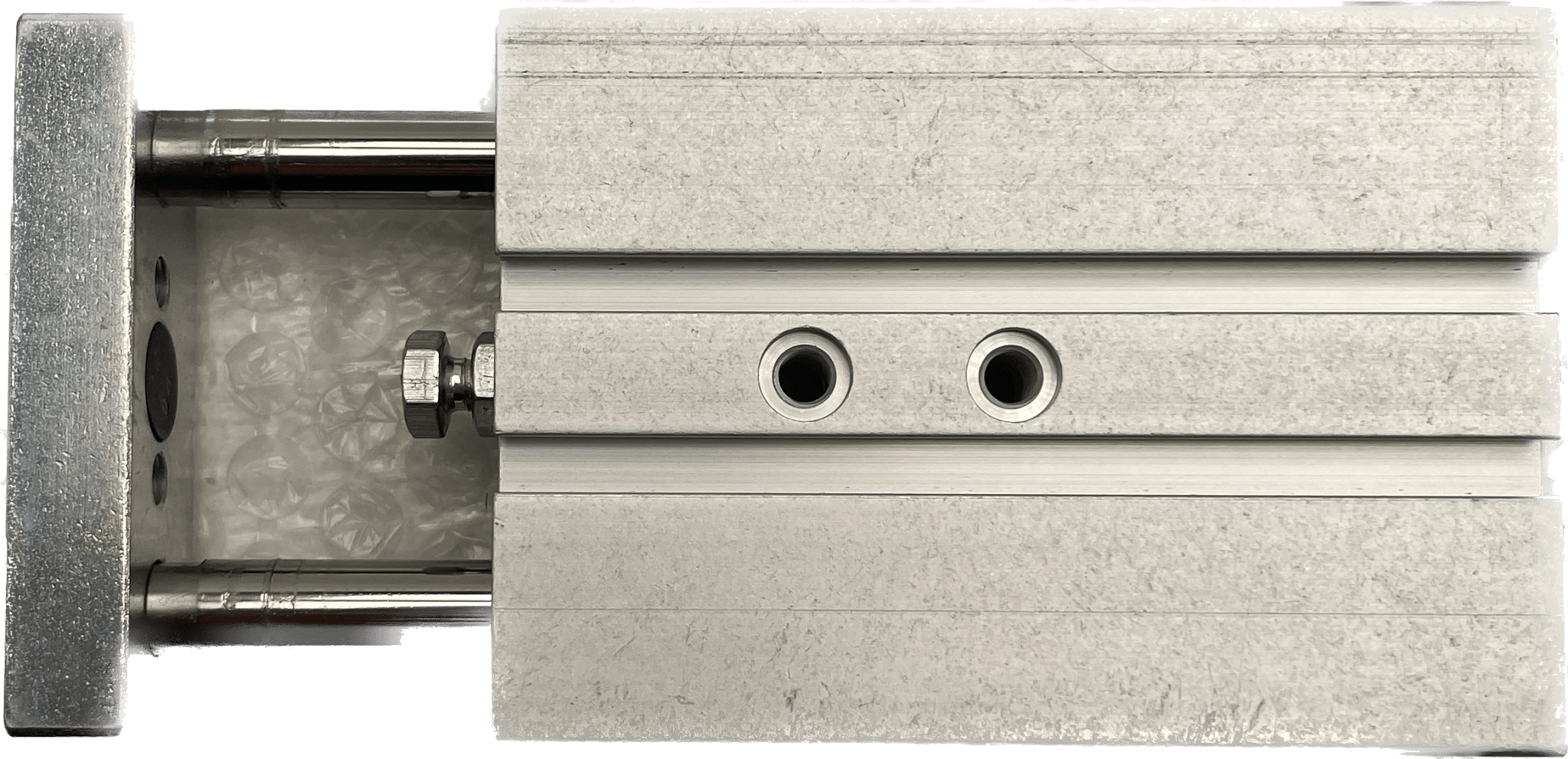

Festo Doppelkolbenzylinder DPZ-20-25-P-A

Festo
unbenutzte Lagerware
Doppelkolbenzylinder
DPZ-20-25-P-A
32694
GTIN 4052568003968
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
0 mm
Hub
25 mm
Justierbarer Endlagenbereich/Länge
10 mm
Kolben-Ø
20 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991249
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.2 J
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
22 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
282 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
376 N
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
