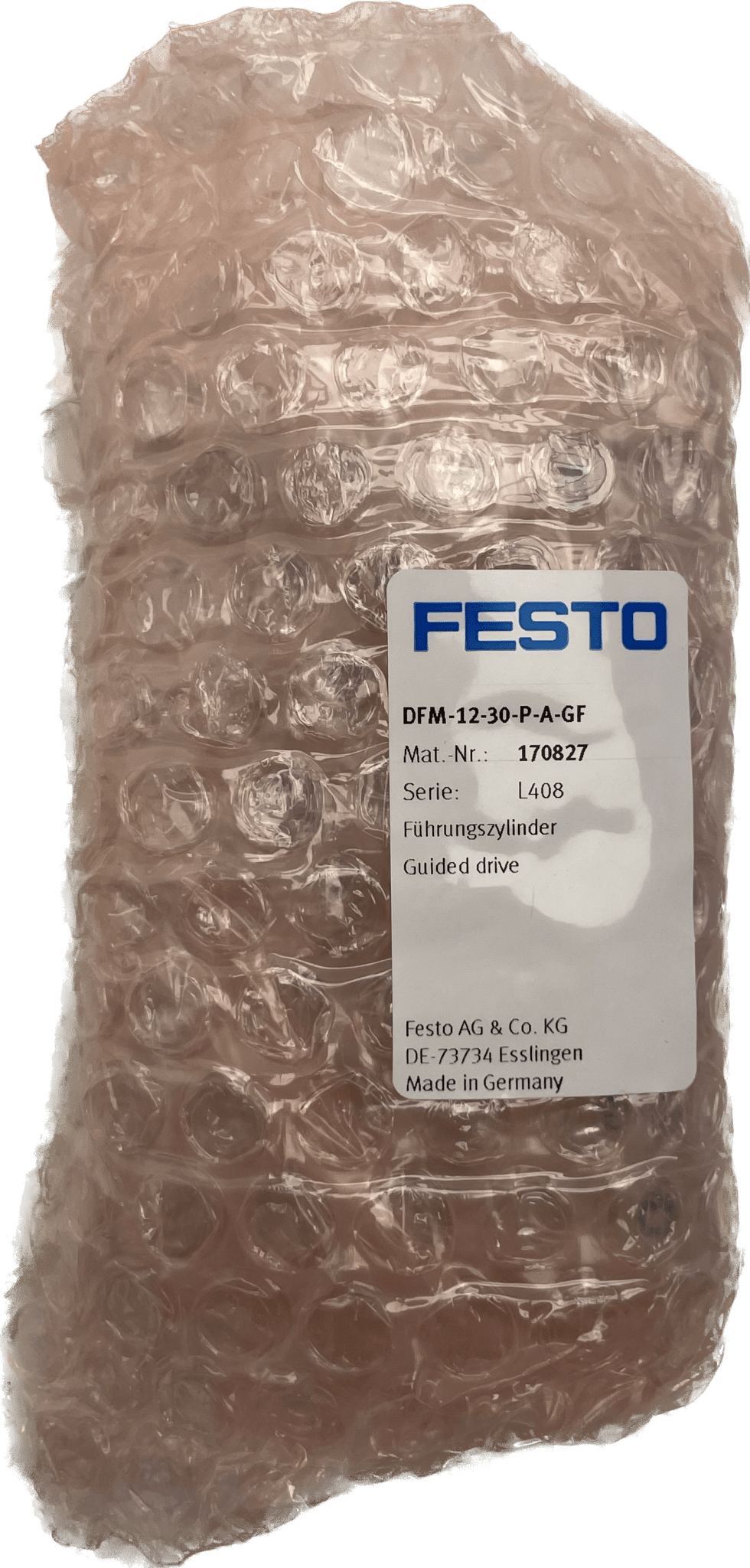

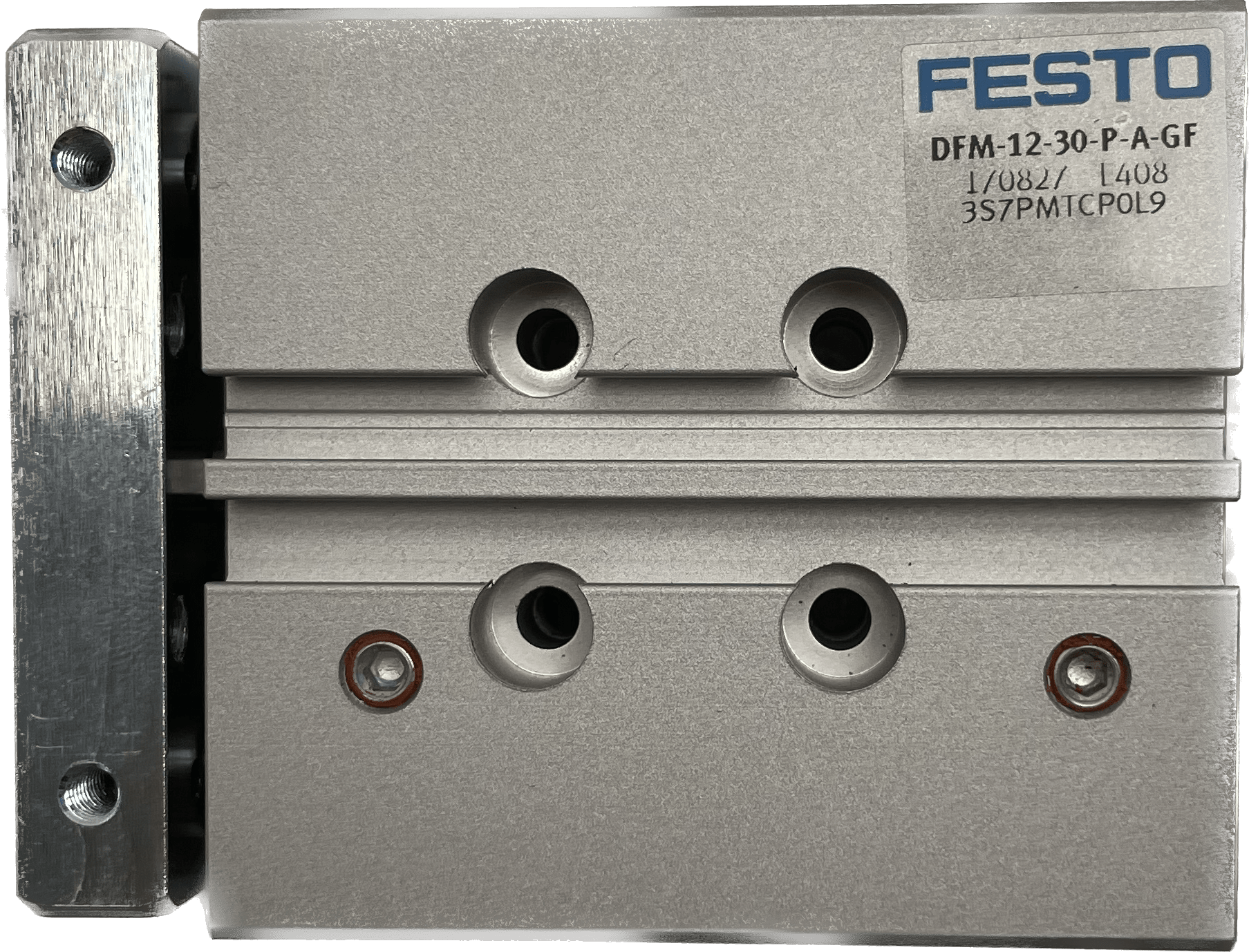

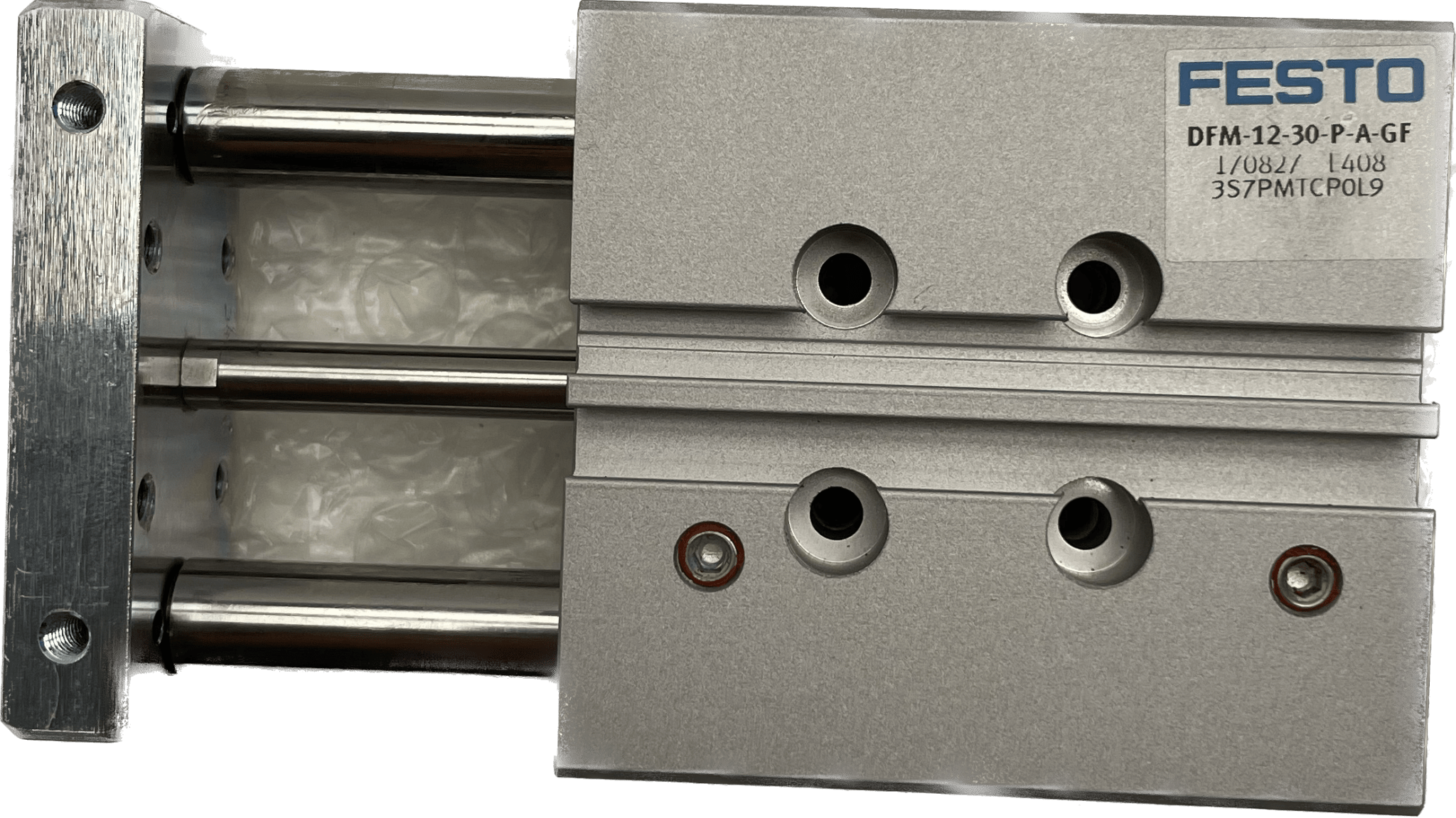

Festo Führungszylinder DFM-12-30-P-A-GF

Festo
unbenutzte Lagerware
Führungszylinder
DFM-12-30-P-A-GF
170827
GTIN 4052568139575
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
25 mm
Hub
30 mm
Kolben-Ø
12 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Max. Geschwindigkeit
0.8 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.07 J
Max. Kraft Fy
240 N
Max. Kraft Fy statisch
240 N
Max. Kraft Fz
240 N
Max. Kraft Fz statisch
240 N
Max. Moment Mx
4.92 Nm
Max. Moment Mx statisch
4.92 Nm
Max. Moment My
2.06 Nm
Max. Moment My statisch
2.06 Nm
Max. Moment Mz
2.06 Nm
Max. Moment Mz statisch
2.06 Nm
Max. zulässige Momentenbelastung Mx in Abhängigkeit vom Hub
0.63 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
22 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
68 N
Bewegte Masse
200 g
Produktgewicht
435 g
Alternativanschlüsse
siehe Produktzeichnung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
