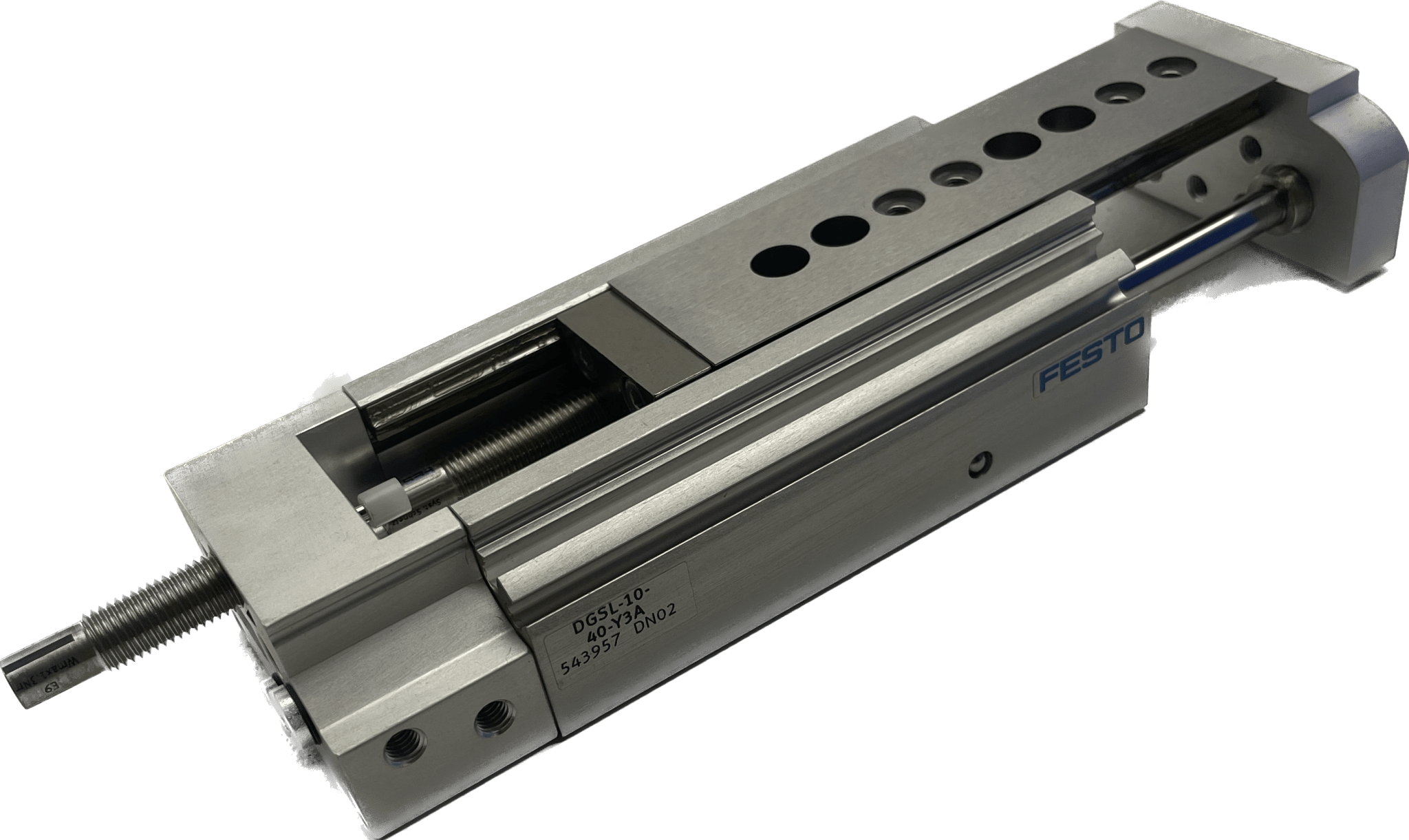

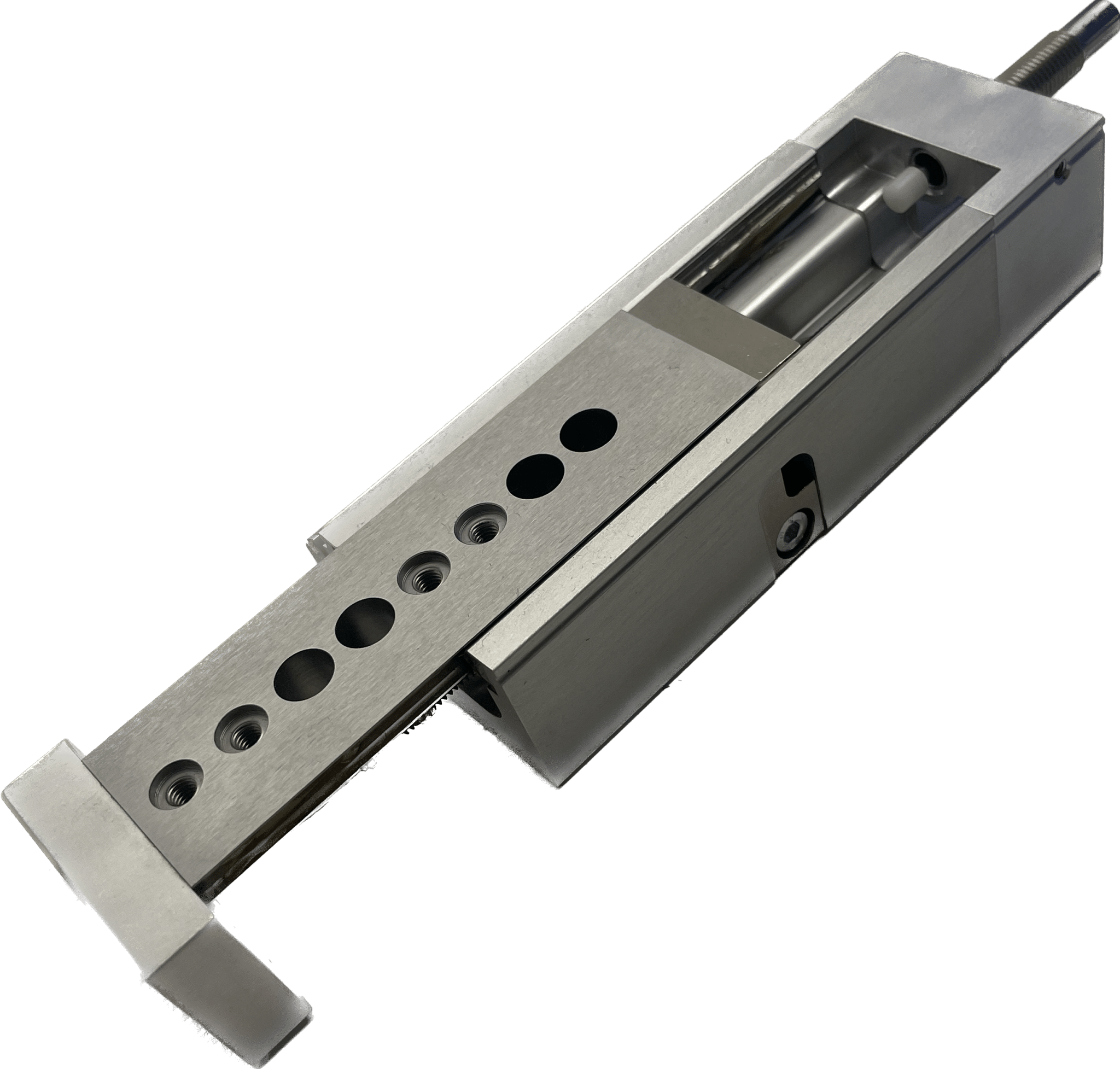

Festo Mini-Schlitten DGSL-10-40-Y3A

Festo
unbenutzte Lagerware
Mini-Schlitten
543957

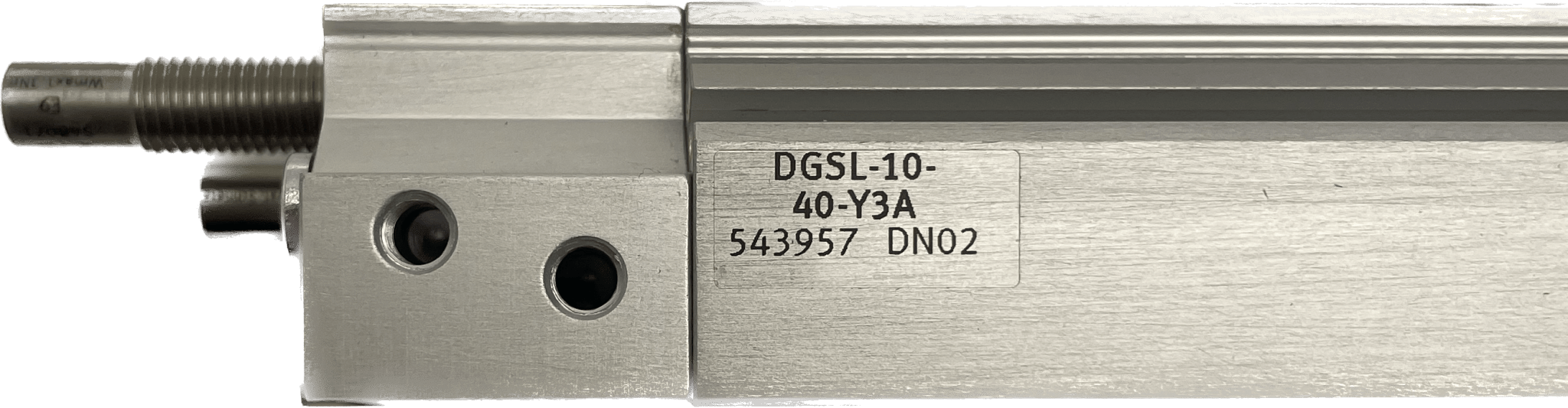

DGSL-10-40-Y3A
GTIN 4052568183011
Hub
40 mm
Justierbarer Endlagenbereich / Länge vorne
24 mm
Justierbarer Endlagenbereich / Länge hinten
15 mm
Kolben-Ø
12 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
Stoßdämpfer progressiv beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.15 MPa ... 0.8 MPa
Betriebsdruck
1.5 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
±0,01 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
1 J
Dämpfungslänge
8 mm
Max. Kraft Fy
1152 N
Max. Kraft Fz
1152 N
Max. Moment Mx
15 Nm
Max. Moment My
9 Nm
Max. Moment Mz
9 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
68 N
Bewegte Masse
208 g
Produktgewicht
523 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
