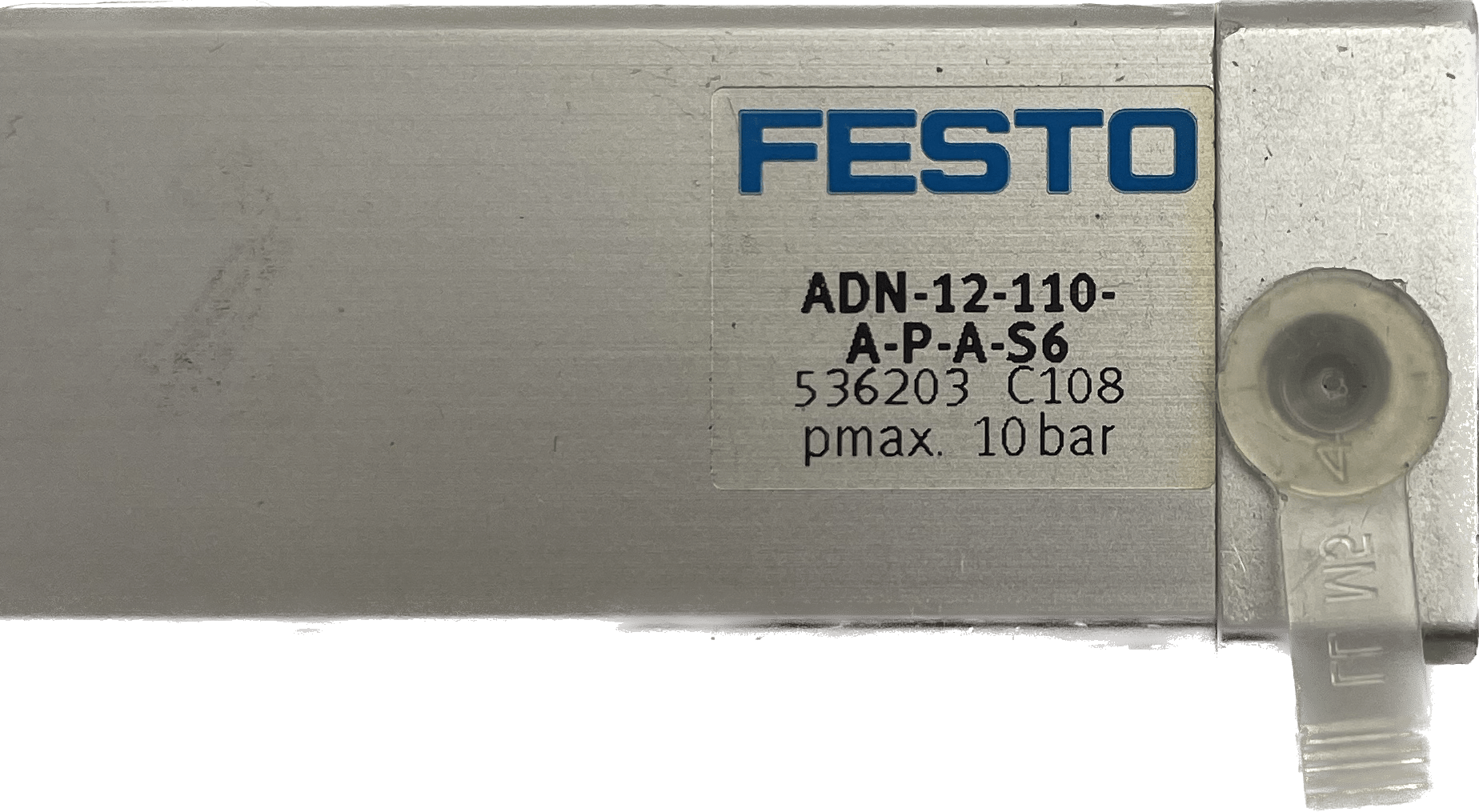

Festo Kompaktzylinder ADN-12-110-A-P-A-S6
zzgl. USt. zzgl. Versandkosten
Festo
unbenutzte Lagerware
Kompaktzylinder
ADN-12-110-A-P-A-S6
536203
Kolbendurchmesser mm 12 mm
Hub mm 110 mm
Kolbenstangengewinde A Außengewinde
Dämpfung P Elastische Dämpfungsringe/-platten beidseitig
Positionserfassung A Für Näherungsschalter
Optionen
Temperaturbeständigkeit S6 Warmfeste Dichtungen max. 120°C
Hub
110 mm
Kolben-Ø
12 mm
Basierend auf Norm
ISO 21287
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
EX-Schutzzulassung (ATEX)
Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Verlängertes Kolbenstangen-Außengewinde
Sondergewinde an der Kolbenstange
Verlängerte Kolbenstange
Mit Verdrehsicherung
Hoher Korrosionsschutz
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Warmfeste Dichtungen max. 120 °C
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
Explosionsschutz
Zone 1 (ATEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 22 (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db
Ex-Umgebungstemperatur
-20°C <= Ta <= +60°C
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
2 - mäßige Korrosionsbeanspruchung
3 - starke Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
VDMA24364-Zone III
Eignung zur Produktion von Li-Ionen Batterien
Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen
Umgebungstemperatur
-20 °C ... 120 °C
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
51 N ... 68 N
Bewegte Masse bei 0 mm Hub
9 g
Zuschlag bewegte Masse pro 10 mm Hub
2 g
Grundgewicht bei 0 mm Hub
77 g
Gewichtszuschlag pro 10 mm Hub
12 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Bundschrauben
Stahl
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
unbenutzte Lagerware
Kompaktzylinder
ADN-12-110-A-P-A-S6
536203
Kolbendurchmesser mm 12 mm
Hub mm 110 mm
Kolbenstangengewinde A Außengewinde
Dämpfung P Elastische Dämpfungsringe/-platten beidseitig
Positionserfassung A Für Näherungsschalter
Optionen
Temperaturbeständigkeit S6 Warmfeste Dichtungen max. 120°C
Hub
110 mm
Kolben-Ø
12 mm
Basierend auf Norm
ISO 21287
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben
Kolbenstange
Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
EX-Schutzzulassung (ATEX)
Metalle mit Kupfer, Zink oder Nickel als Hauptbestandteil sind ausgeschlossen von der Verwendung. Ausnahmen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen.
Verlängertes Kolbenstangen-Außengewinde
Sondergewinde an der Kolbenstange
Verlängerte Kolbenstange
Mit Verdrehsicherung
Hoher Korrosionsschutz
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Warmfeste Dichtungen max. 120 °C
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
Explosionsschutz
Zone 1 (ATEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 22 (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db
Ex-Umgebungstemperatur
-20°C <= Ta <= +60°C
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
2 - mäßige Korrosionsbeanspruchung
3 - starke Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
VDMA24364-Zone III
Eignung zur Produktion von Li-Ionen Batterien
Metalle mit mehr als 1% Massenanteil Kupfer, Zink oder Nickel sind ausgeschlossen von der Verwendung. Ausgenommen sind Nickel in Stählen, chemisch vernickelte Oberflächen, Leiterplatten, Leitungen, elektrische Steckverbinder und Spulen
Umgebungstemperatur
-20 °C ... 120 °C
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
51 N ... 68 N
Bewegte Masse bei 0 mm Hub
9 g
Zuschlag bewegte Masse pro 10 mm Hub
2 g
Grundgewicht bei 0 mm Hub
77 g
Gewichtszuschlag pro 10 mm Hub
12 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Bundschrauben
Stahl
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Spezifikationen
Diese Informationen werden zeitnah ergänzt.
Einsatzbereiche
Diese Informationen werden zeitnah ergänzt.
Lieferumfang
Diese Informationen werden zeitnah ergänzt.
Download Data Sheet
Optionen auswählen
Festo Kompaktzylinder ADN-12-110-A-P-A-S6
Angebot€88,68
