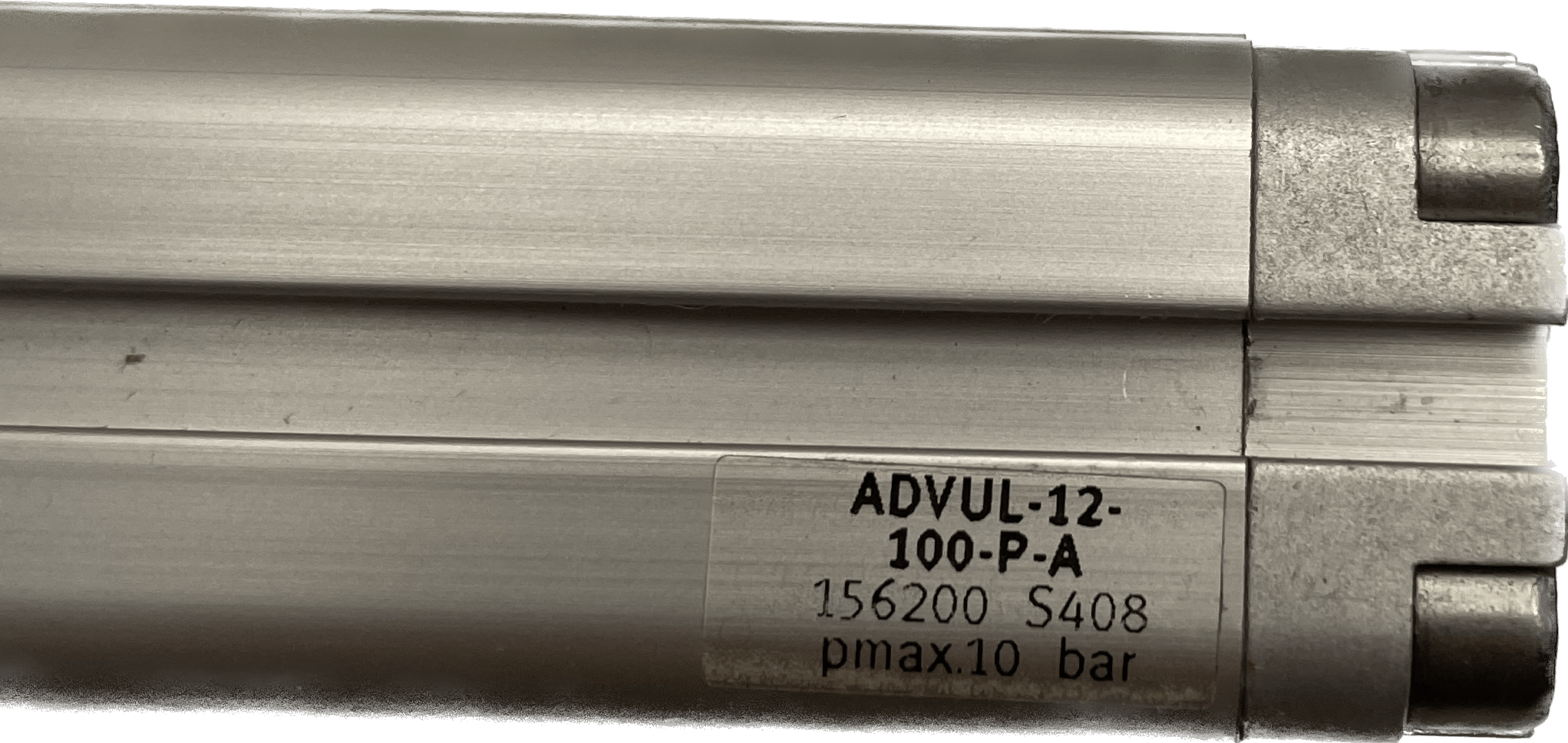

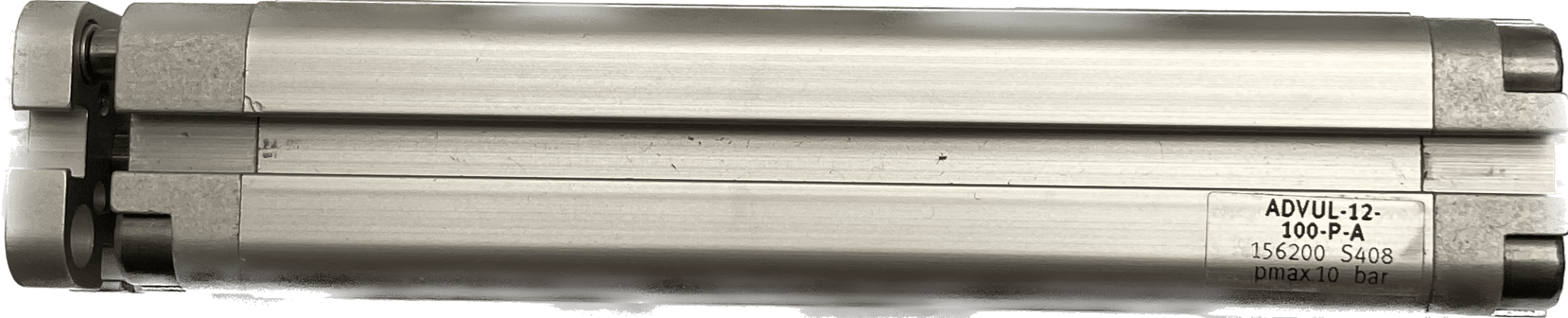

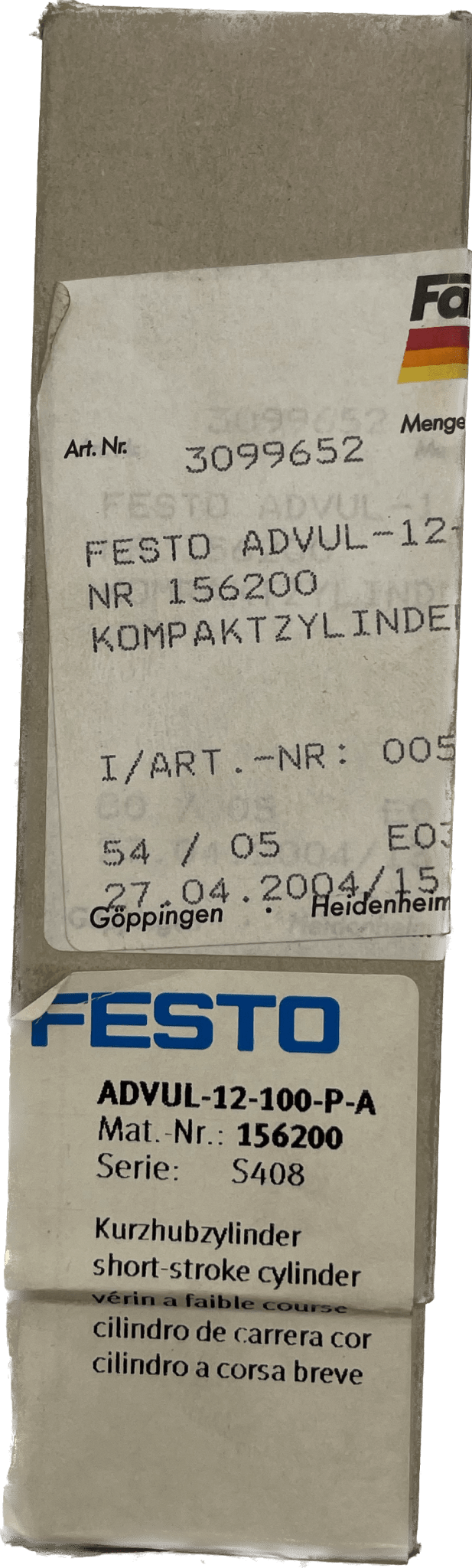

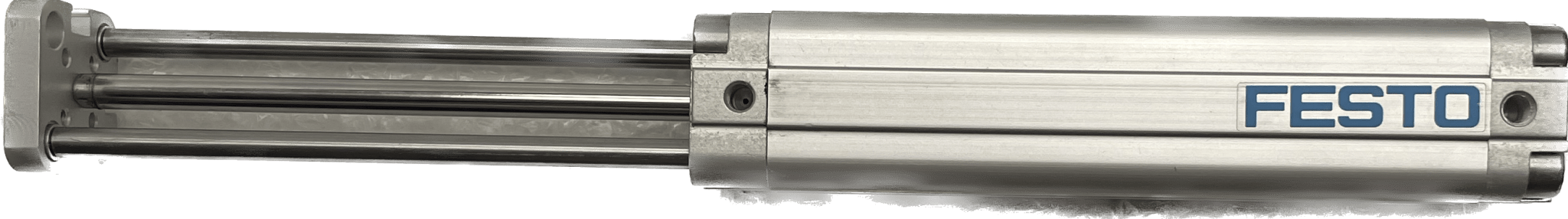

Festo Kompaktzylinder ADVUL-12-100-P-A

Festo
Kompaktzylinder
ADVUL-12-100-P-A
156200
Hub
100 mm
Kolben-Ø
12 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben
Kolbenstange
Positionserkennung
für Näherungsschalter
Symbol
00991737
Varianten
einseitige Kolbenstange
Verdrehsicherung/Führung
Führungsstange mit Joch
Betriebsdruck
0.15 MPa ... 1 MPa
Betriebsdruck
1.2 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.07 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
68 N
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
hochlegierter Stahl rostfrei
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
