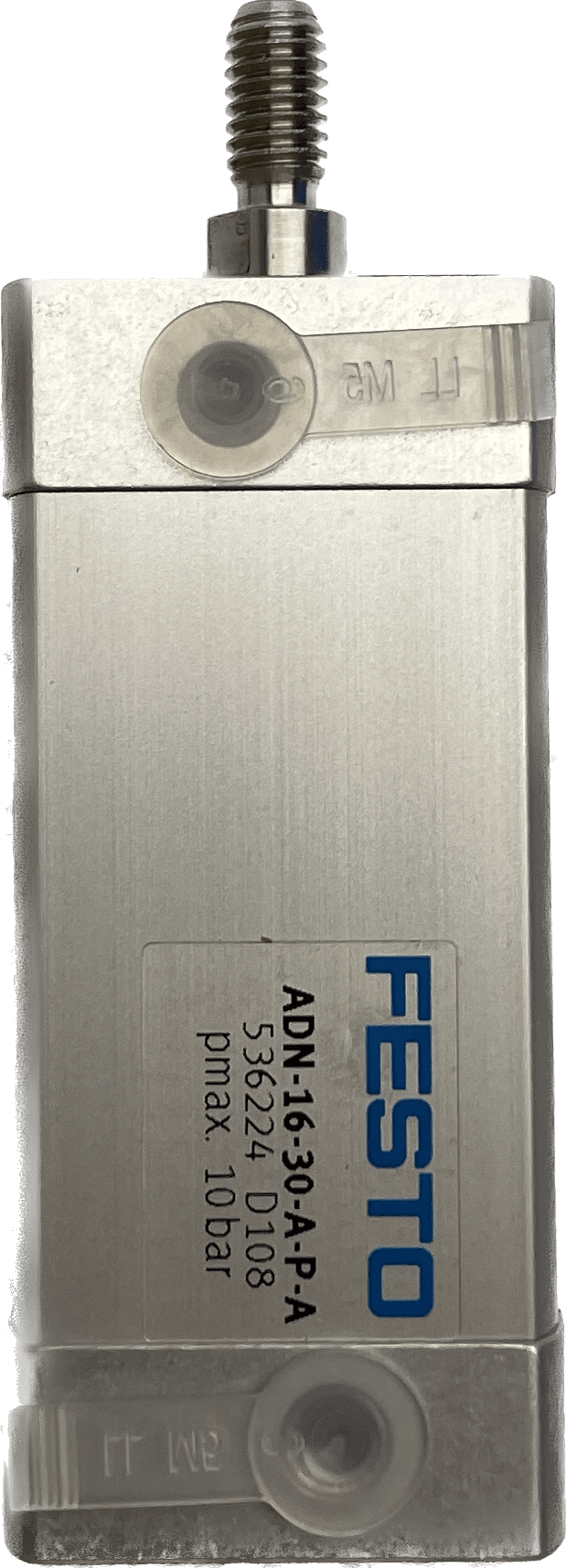

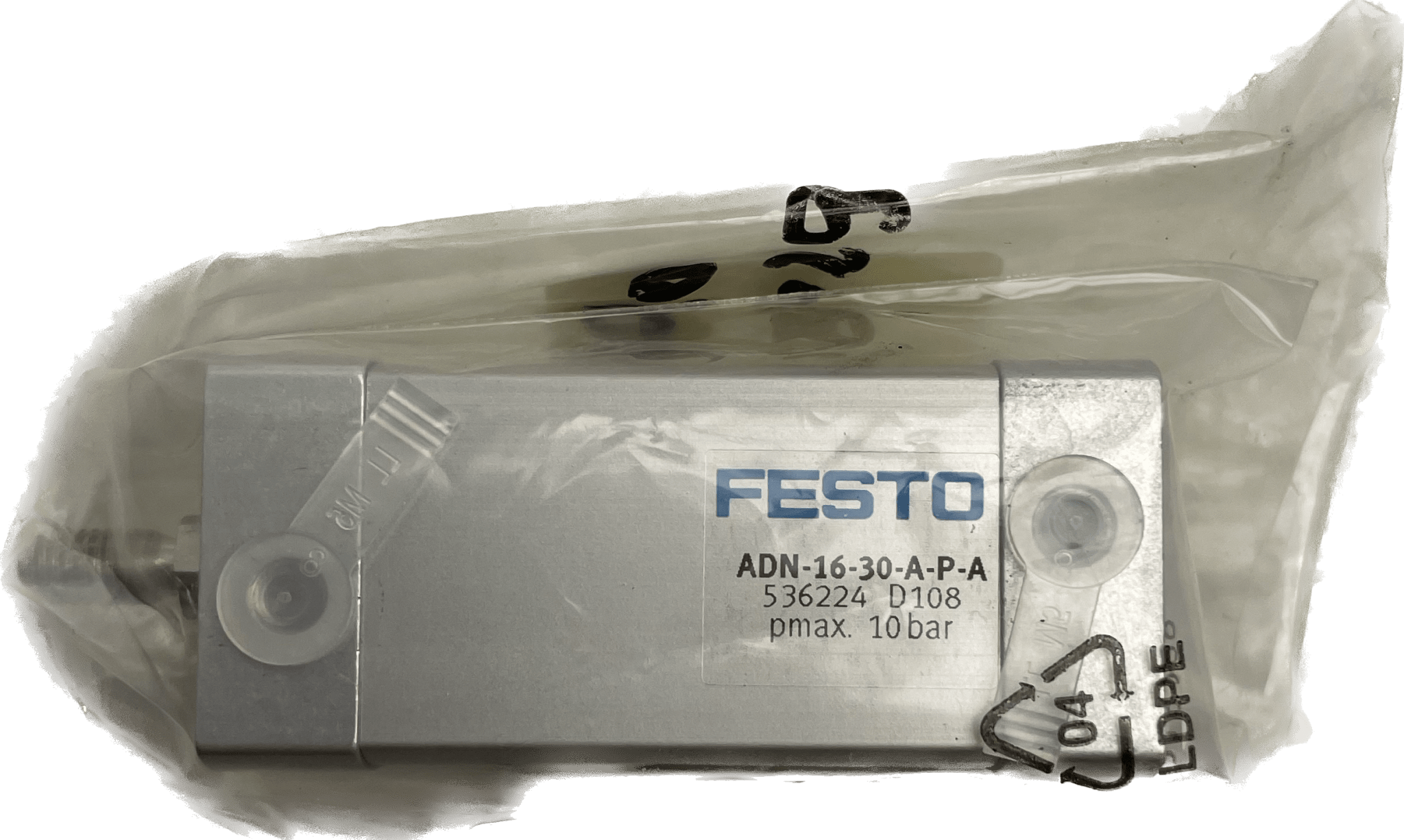

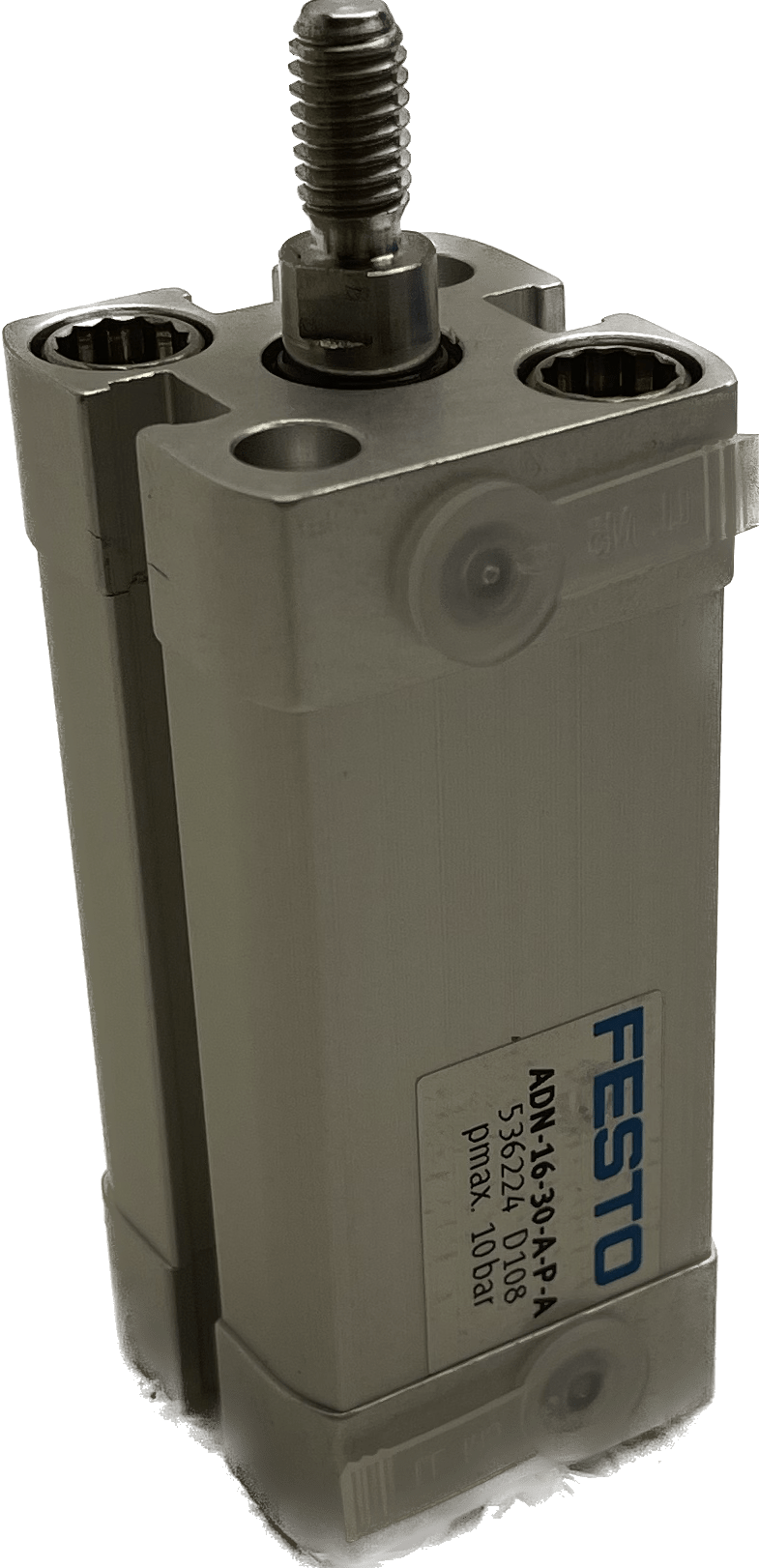

Festo Kompaktzylinder ADN-16-30-A-P-A

Festo
unbenutzte Lagerware
Kompaktzylinder
ADN-16-30-A-P-A
536224
GTIN 4052568087302
Hub 30 mm
Kolben-Ø 16 mm
Kolbenstangengewinde M6
Basierend auf Norm ISO 21287
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung: für Näherungsschalter
Symbol 00991217
Varianten: einseitige Kolbenstange
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumklasse
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.15 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Bewegte Masse bei 0 mm Hub
15 g
Zuschlag bewegte Masse pro 10 mm Hub
4 g
Grundgewicht bei 0 mm Hub
79 g
Gewichtszuschlag pro 10 mm Hub
14 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Bundschrauben: Stahl
Werkstoff Deckel: Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen: TPE-U(PUR)
Werkstoff Kolbenstange: hochlegierter Stahl
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
