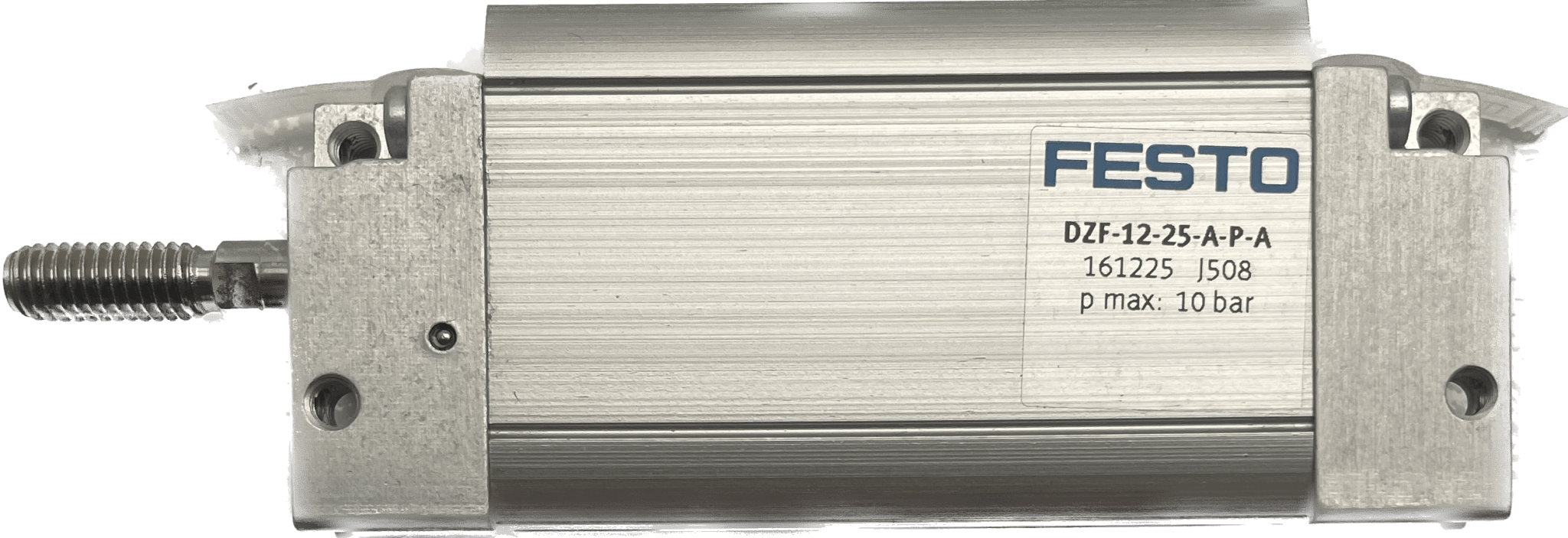

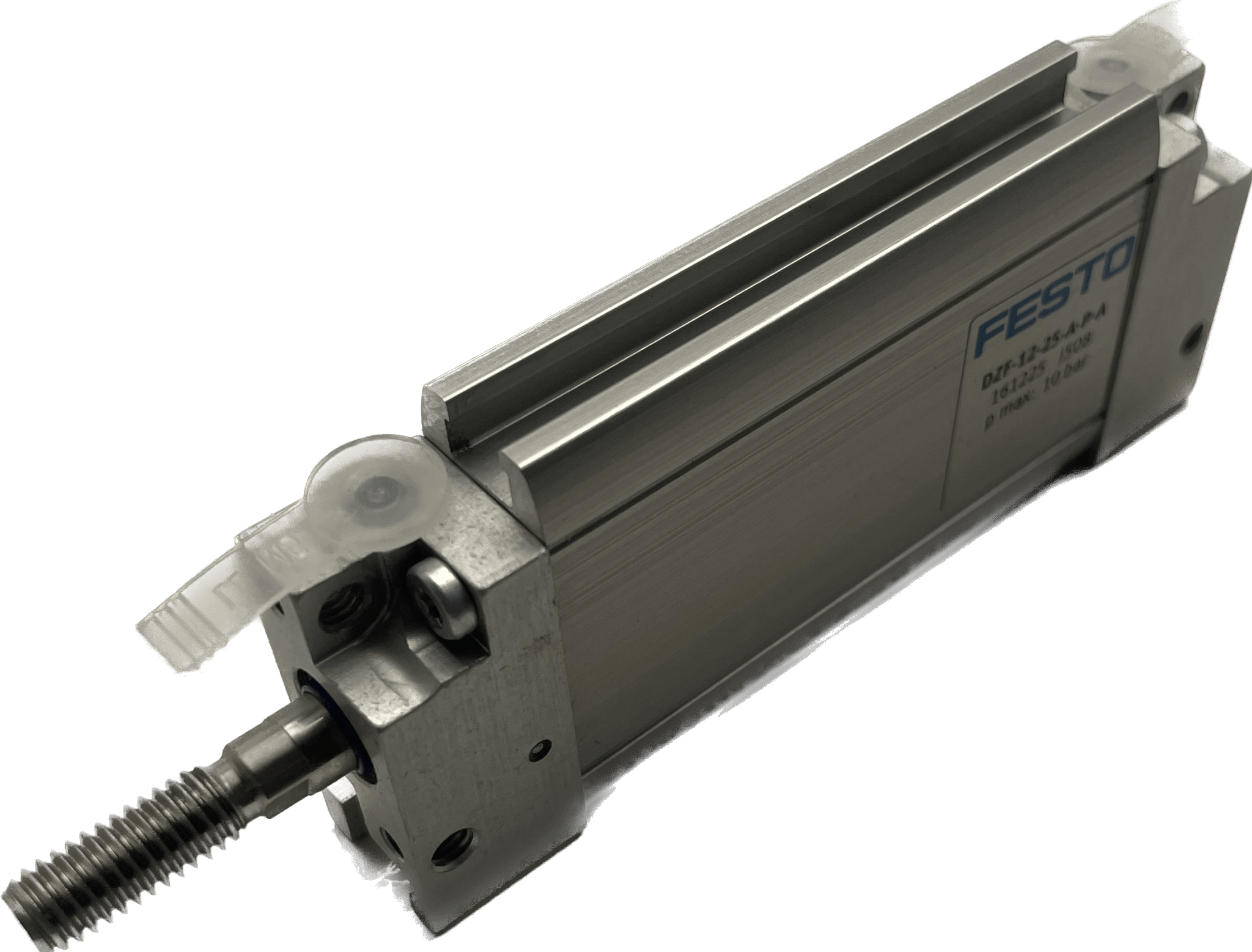

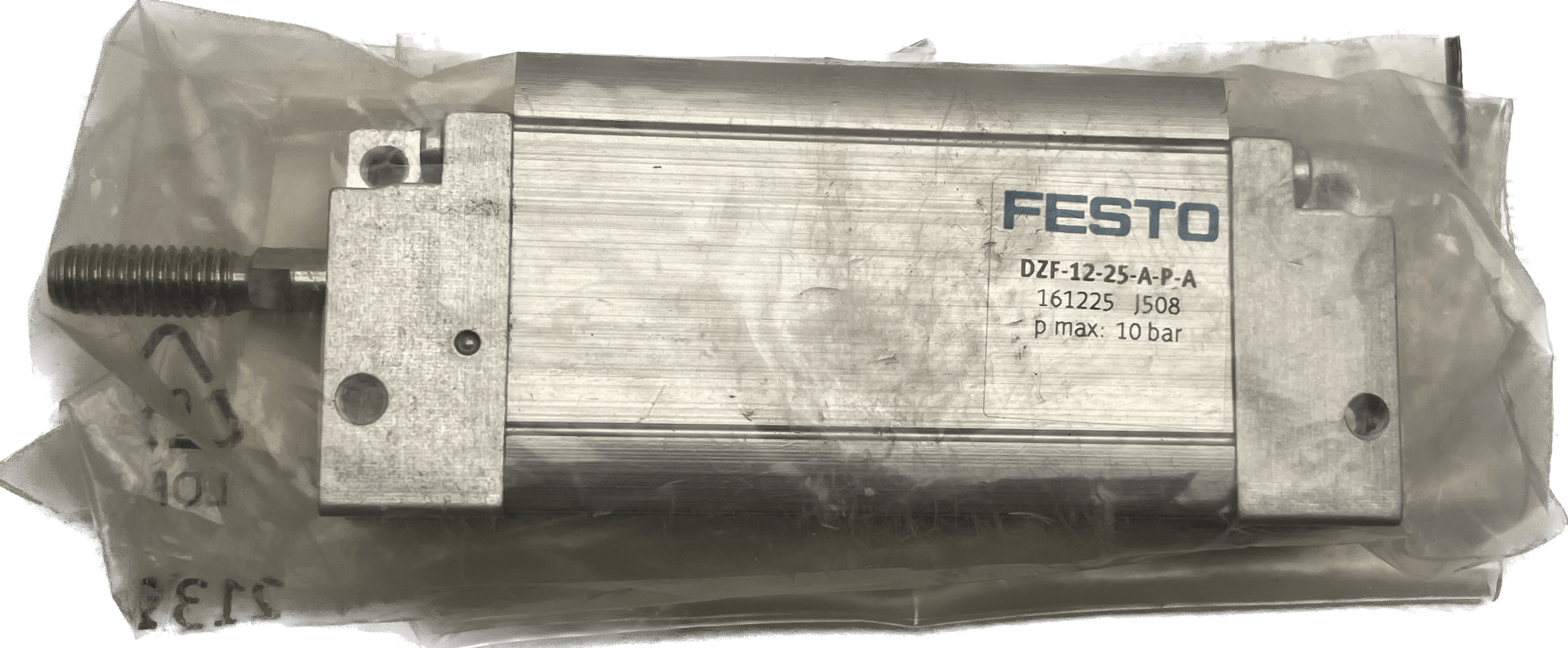

Festo Flachzylinder DZF-12-25-A-P-A

Festo
unbenutzte Lagerware
Flachzylinder
DZF-12-25-A-P-A
161225
GTIN 4052568128494
Hub
25 mm
Kolben-Ø
12 mm
äquivalenter Durchmesser
Max. Verdrehwinkel der Kolbenstange +/-
2.5 deg
Dämpfung: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Funktionsweise: doppeltwirkend
Konstruktiver Aufbau
Kolben
Kolbenstange
Positionserkennung für Näherungsschalter
Symbol
00991217
Verdrehsicherung/Führung
Ovalkolben
Betriebsdruck
0.16 MPa ... 1 MPa
Betriebsdruck
1.6 bar ... 10 bar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Max. Drehmoment der Verdrehsicherung
0.1 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
51 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
68 N
Bewegte Masse bei 0 mm Hub
12 g
Zuschlag bewegte Masse pro 10 mm Hub
2 g
Gewichtszuschlag pro 10 mm Hub
9 g
Grundgewicht bei 0 mm Hub
96 g
Befestigungsart
wahlweise:
mit Innengewinde
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Gehäuse
Aluminium
gleiteloxiert
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
