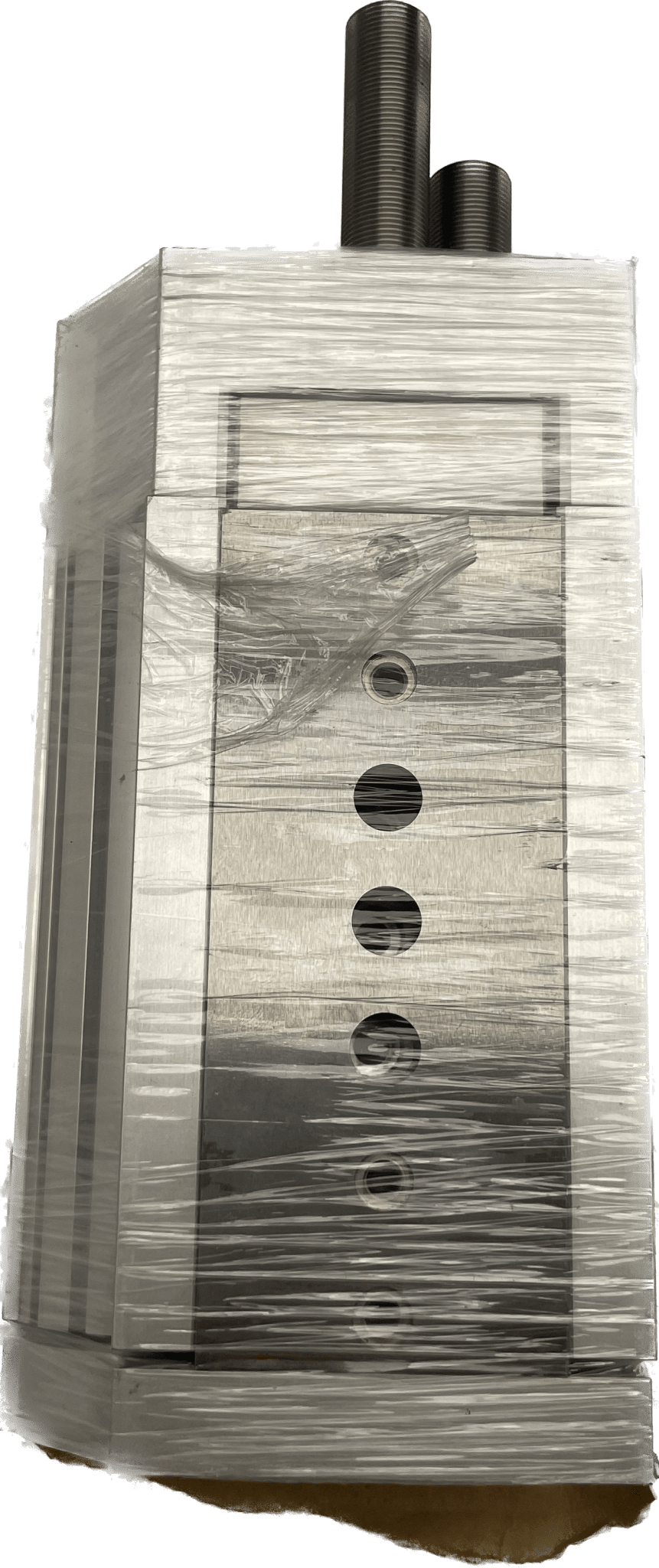

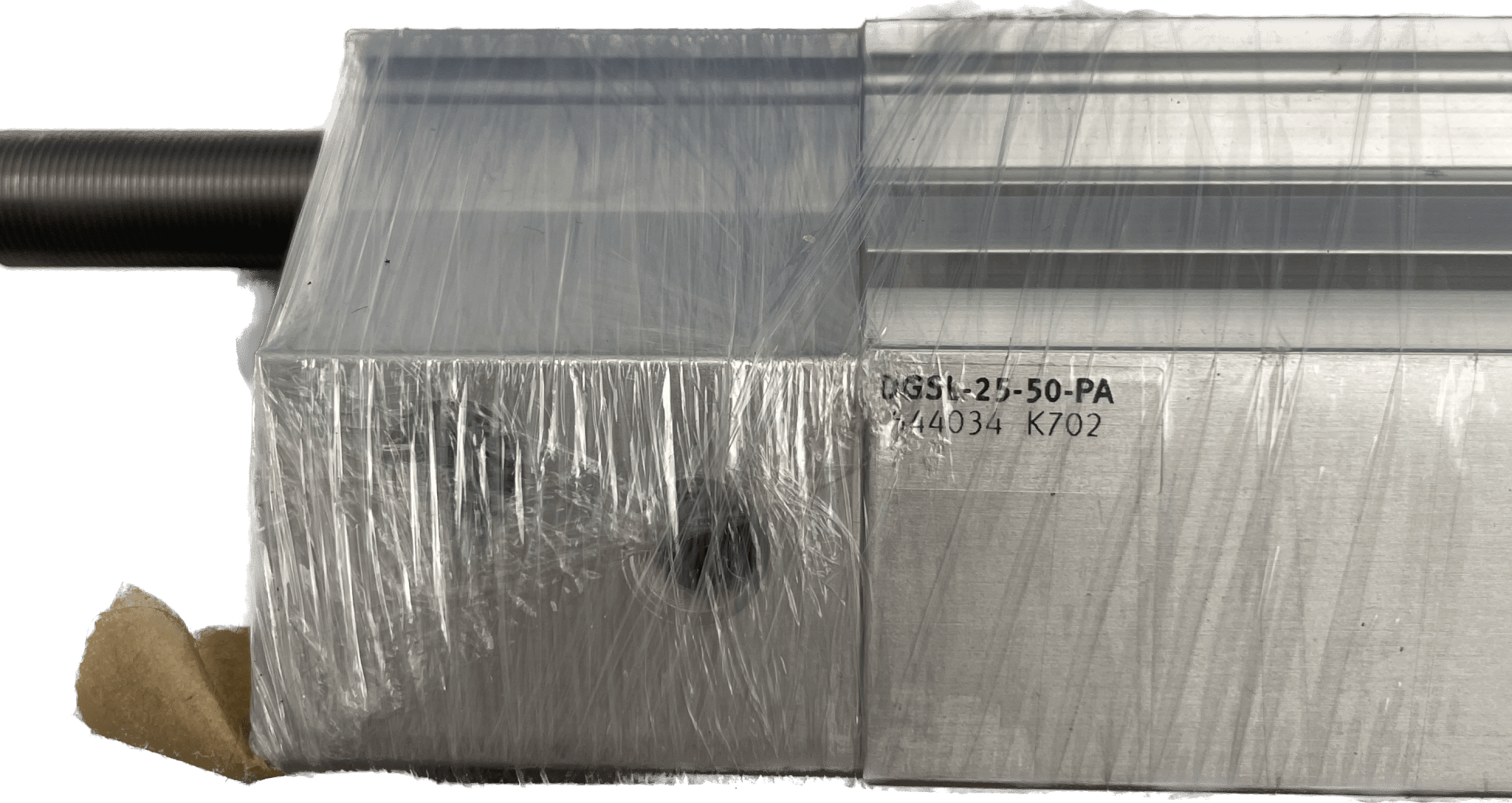

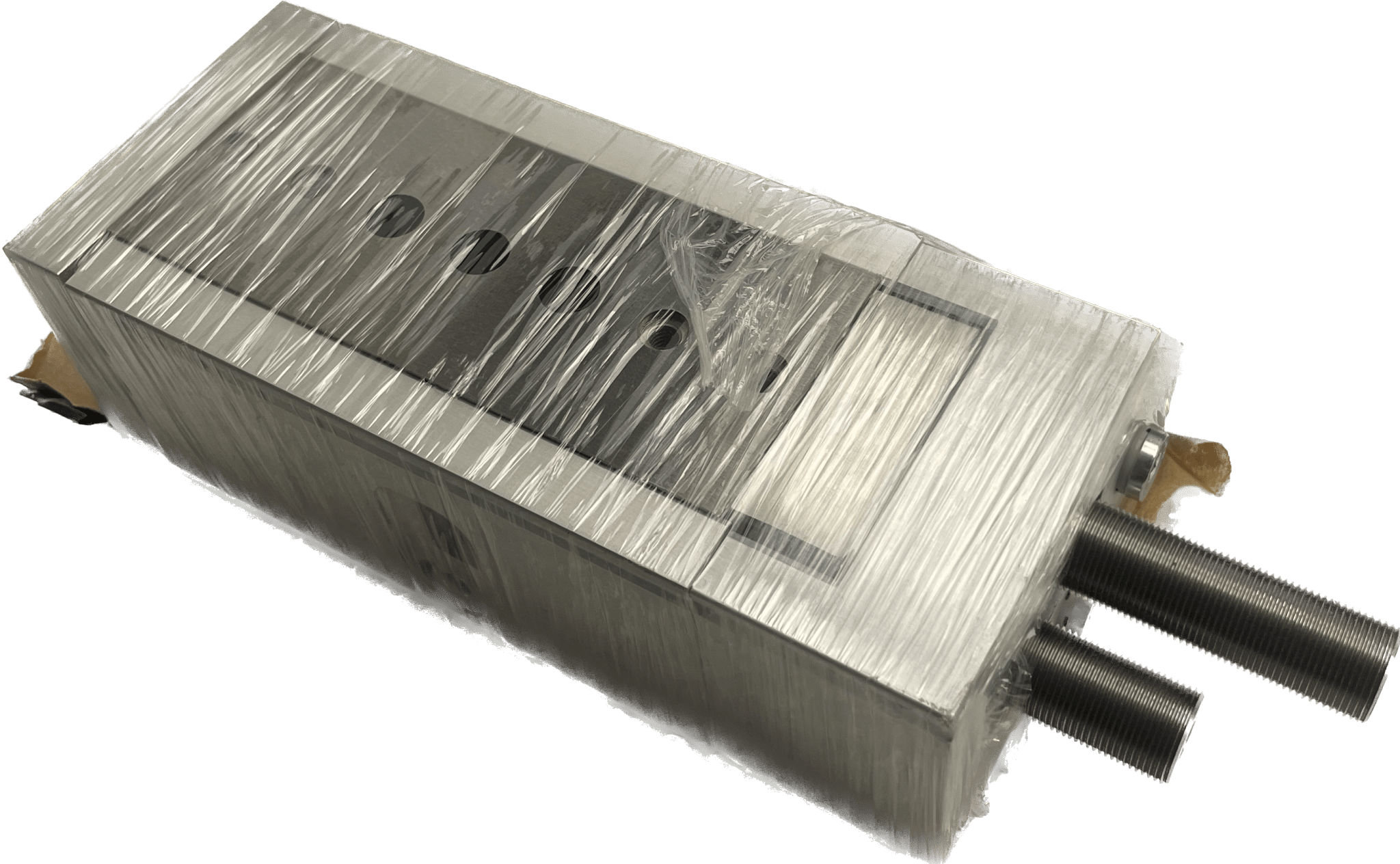

Festo Mini-Schlitten DGSL-25-50-PA
zzgl. USt. zzgl. Versandkosten
Festo
unbenutzte Lagerware
Mini-Schlitten
DGSL-25-50-PA
544034
GTIN 4052568183776
Hub
50 mm
Justierbarer Endlagenbereich / Länge vorne
55 mm
Justierbarer Endlagenbereich / Länge hinten
49 mm
Kolben-Ø
32 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.1 MPa ... 0.8 MPa
Betriebsdruck
1 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
0,3 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
0.55 J
Dämpfungslänge
1.3 mm
Max. Kraft Fy
4650 N
Max. Kraft Fz
4650 N
Max. Moment Mx
120 Nm
Max. Moment My
60 Nm
Max. Moment Mz
60 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
483 N
Bewegte Masse
1244 g
Produktgewicht
3349 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
unbenutzte Lagerware
Mini-Schlitten
DGSL-25-50-PA
544034
GTIN 4052568183776
Hub
50 mm
Justierbarer Endlagenbereich / Länge vorne
55 mm
Justierbarer Endlagenbereich / Länge hinten
49 mm
Kolben-Ø
32 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.1 MPa ... 0.8 MPa
Betriebsdruck
1 bar ... 8 bar
Max. Geschwindigkeit
0.8 m/s
Wiederholgenauigkeit
0,3 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
0.55 J
Dämpfungslänge
1.3 mm
Max. Kraft Fy
4650 N
Max. Kraft Fz
4650 N
Max. Moment Mx
120 Nm
Max. Moment My
60 Nm
Max. Moment Mz
60 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
483 N
Bewegte Masse
1244 g
Produktgewicht
3349 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Spezifikationen
Diese Informationen werden zeitnah ergänzt.
Einsatzbereiche
Diese Informationen werden zeitnah ergänzt.
Lieferumfang
Diese Informationen werden zeitnah ergänzt.
Download Data Sheet
Optionen auswählen
Festo Mini-Schlitten DGSL-25-50-PA
Angebot€874,84
