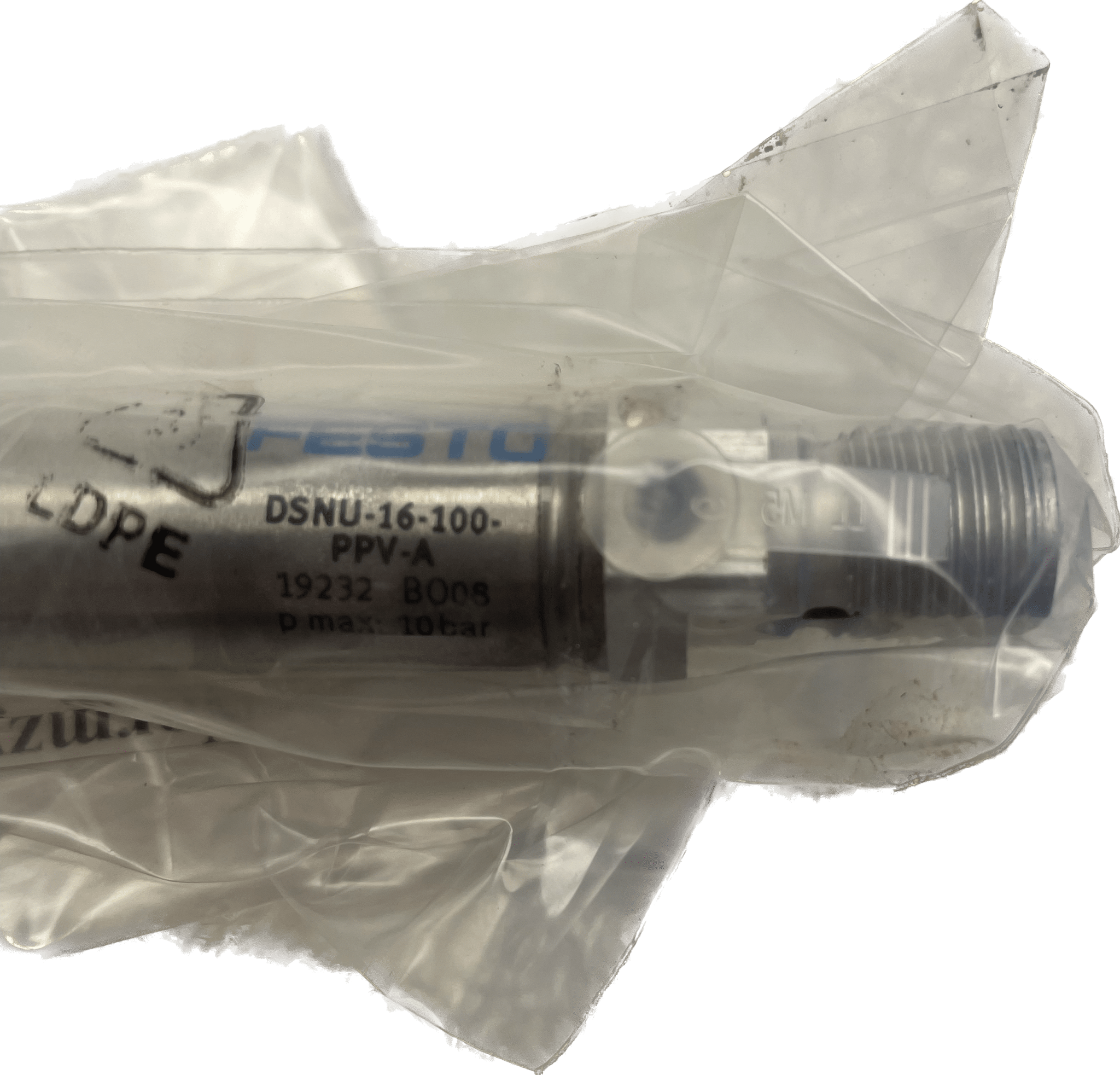

Festo Normzylinder DSNU-16-100-PPV-A

Festo
unbenutzte Lagerware
Normzylinder
DSNU-16-100-PPV-A
19232
GTIN 4052568003319
Hub
100 mm
Kolben-Ø
16 mm
Kolbenstangengewinde
M6
Dämpfung
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
CETOP RP 52 P
ISO 6432
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Zylinderrohr
Positionserkennung
für Näherungsschalter
Symbol
00991235
Varianten
einseitige Kolbenstange
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumklasse
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.15 J
Dämpfungslänge
12 mm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
103.7 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
120.6 N
Bewegte Masse bei 0 mm Hub
23 g
Zuschlag bewegte Masse pro 10 mm Hub
2 g
Grundgewicht bei 0 mm Hub
89.9 g
Gewichtszuschlag pro 10 mm Hub
4.6 g
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
farblos eloxiert
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
