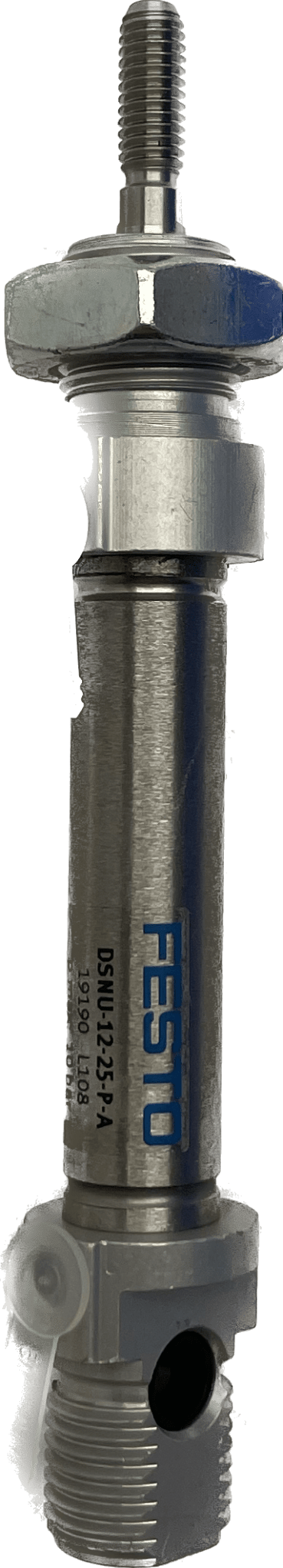

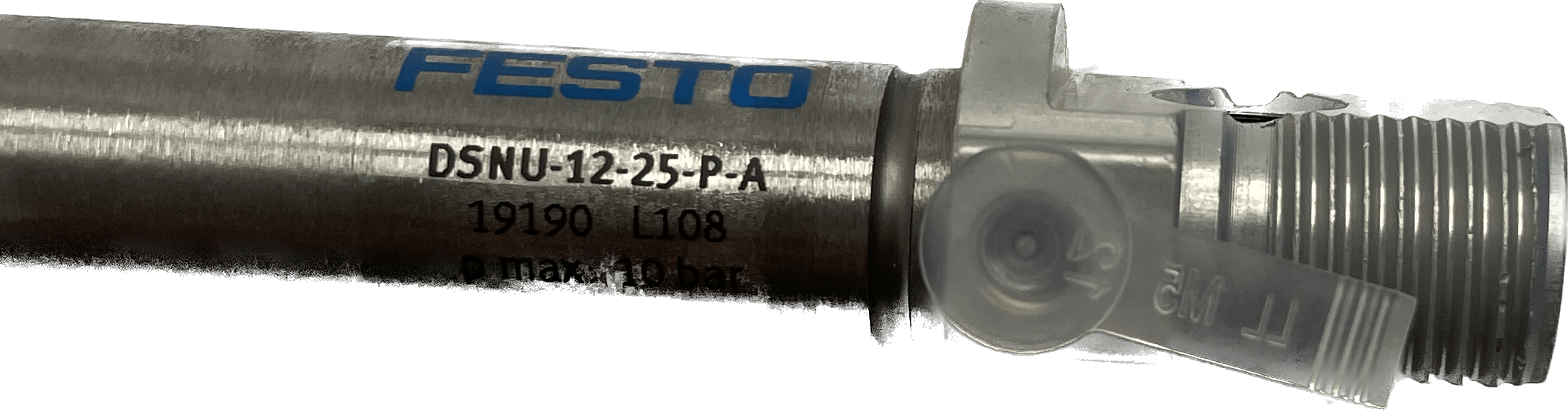

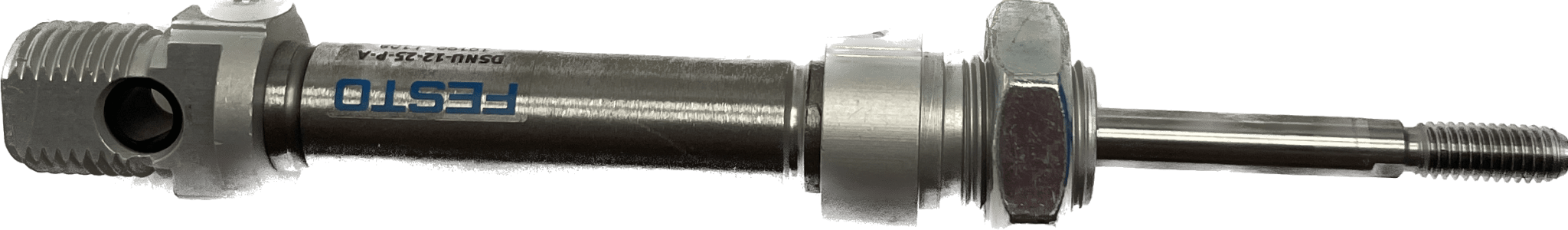

Festo Normzylinder DSNU-12-25-P-A

Festo
Normzylinder
DSNU-12-25-P-A
19190
GTIN 4052568003074
Hub
25 mm
Kolben-Ø
12 mm
Kolbenstangengewinde
M6
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Entspricht Norm
CETOP RP 52 P
ISO 6432
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Zylinderrohr
Positionserkennung
für Näherungsschalter
Symbol
00991217
Varianten
einseitige Kolbenstange
Betriebsdruck
0.15 MPa ... 1 MPa
Betriebsdruck
1.5 bar ... 10 bar
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Reinraumklasse
Klasse 6 nach ISO 14644-1
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.07 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
50.9 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
67.9 N
Bewegte Masse bei 0 mm Hub
18.5 g
Zuschlag bewegte Masse pro 10 mm Hub
2 g
Grundgewicht bei 0 mm Hub
75 g
Gewichtszuschlag pro 10 mm Hub
4 g
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
farblos eloxiert
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
