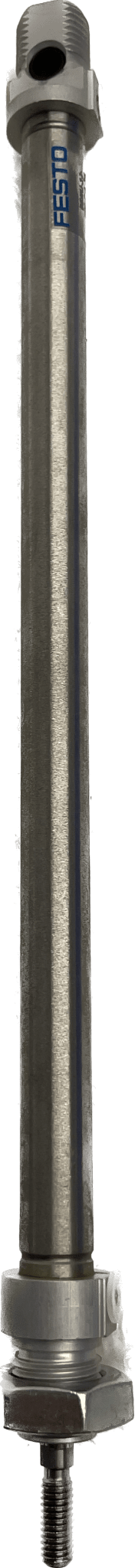

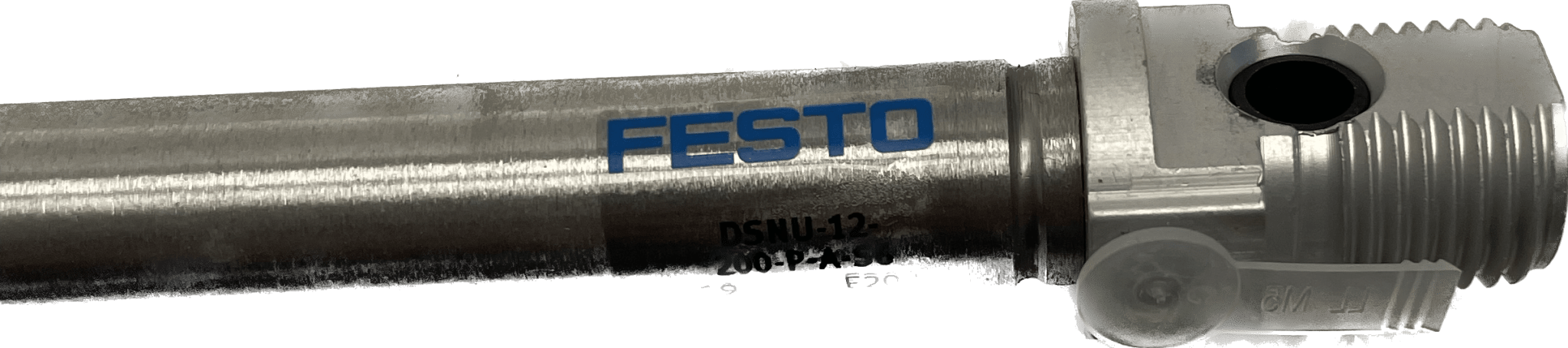

Festo Normzylinder DSNU-12-200-P-A-S6

Festo
unbenutzte Lagerware
Normzylinder
DSNU-12- -
193988
DSNU-12-200-P-A-S6
Kolbendurchmesser mm 12 mm
Hub mm 200 mm
Dämpfung P Elastische Dämpfungsringe/-platten beidseitig
Positionserfassung A Für Näherungsschalter
Optionen
Temperaturbeständigkeit S6 Warmfeste Dichtungen max. 120°C
Hub
200 mm
Kolben-Ø
12 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
pneumatische Dämpfung beidseitig einstellbar
Einbaulage
beliebig
Entspricht Norm
CETOP RP 52 P
ISO 6432
Konstruktiver Aufbau
Kolben
Kolbenstange
Zylinderrohr
Positionserkennung
für Näherungsschalter
Varianten
Erhöhte chemische Beständigkeit
Verlängertes Kolbenstangen-Außengewinde
Kolbenstangen-Aussengewinde einseitig verkürzt
Verlängerte Kolbenstange
Klemmeinheit an der Kolbenstange
Druckluftanschluss axial
mit Direktbefestigung
Druckluftanschluss quer
Mit Verdrehsicherung
Hoher Korrosionsschutz
Konstante langsame Bewegung
Reibungsarm
Durchgehende Kolbenstange
Warmfeste Dichtungen max. 120 °C
einseitige Kolbenstange
Verdrehsicherung/Führung
quadratische Kolbenstange
Betriebsdruck
0.15 MPa ... 1 MPa
Betriebsdruck
1.5 bar ... 10 bar
Funktionsweise
doppeltwirkend
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
UKCA-Zeichen (siehe Konformitätserklärung)
nach UK EX Vorschriften
Ex-Schutz Zulassung außerhalb der EU
EPL Db (GB)
EPL Gb (GB)
Explosionsschutz
Zone 1 (ATEX)
Zone 1 (UKEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 21 (UKEX)
Zone 22 (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Gas
Ex h IIC T4 Gb
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db
Ex-Umgebungstemperatur
-20°C <= Ta <= +60°C
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
3 - starke Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
VDMA24364-Zone III
Umgebungstemperatur
-20 °C ... 120 °C
Aufprallenergie in den Endlagen
0.07 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
51 N ... 68 N
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
hochlegierter Stahl rostfrei
