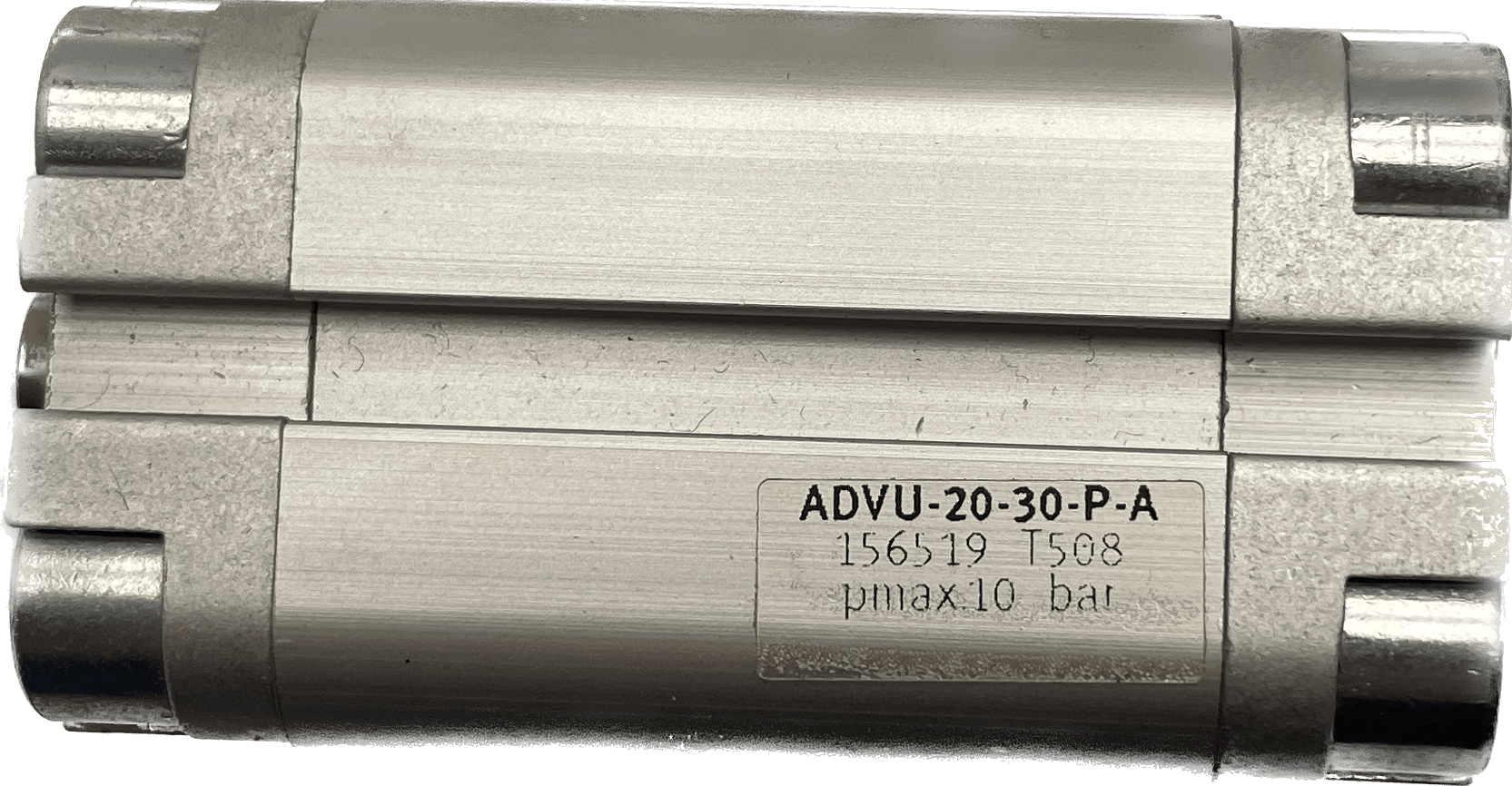

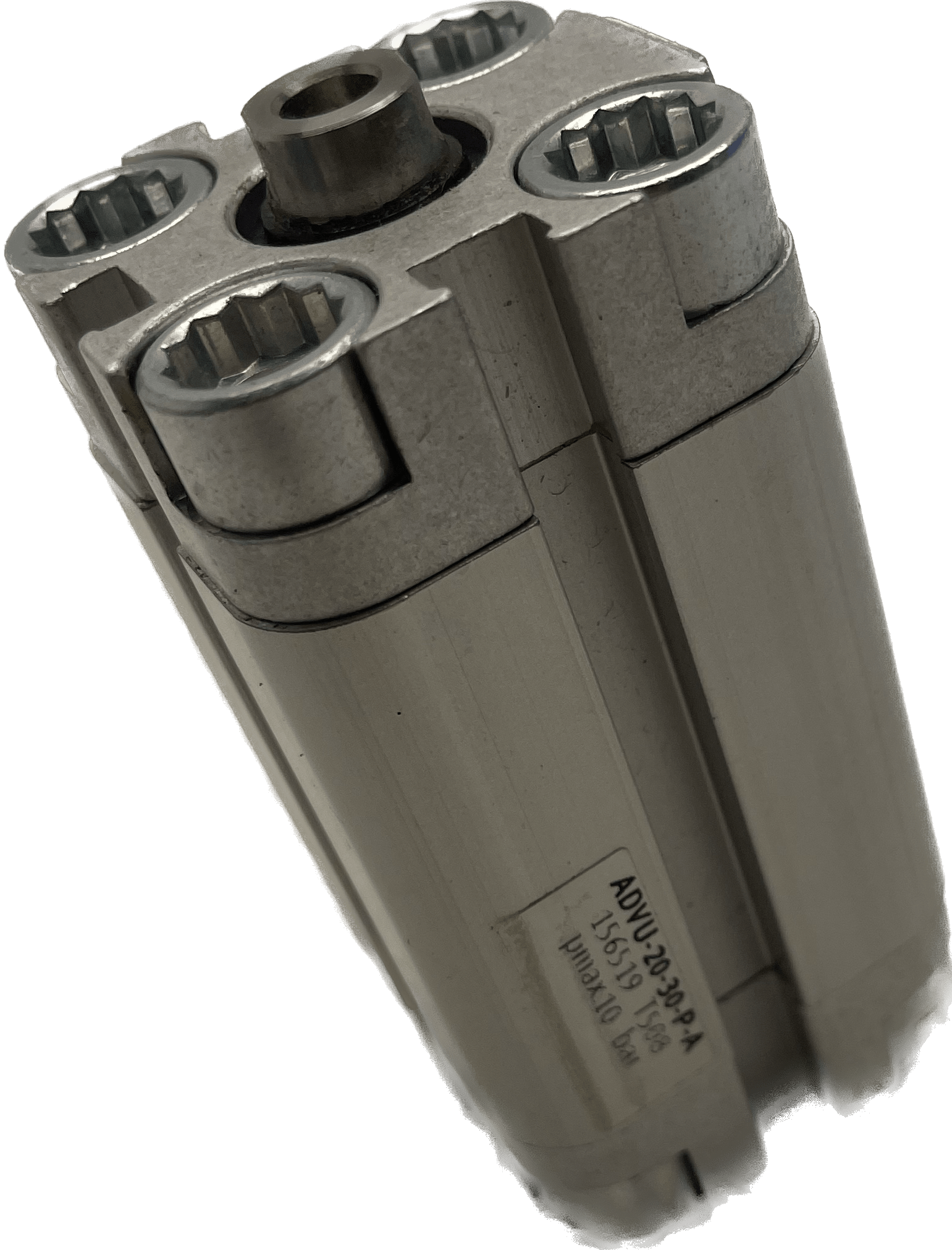

Festo Kompaktzylinder ADVU-20-30-P-A

Festo
unbenutzte Lagerware
Kompaktzylinder
ADVU-20-30-P-A
156519
GTIN 4052568117856
Hub
30 mm
Kolben-Ø
20 mm
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Konstruktiver Aufbau
Kolben
Kolbenstange
Positionserkennung
für Näherungsschalter
Symbol
00991217
Varianten
einseitige Kolbenstange
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Betriebsdruck
14.5 psi ... 145 psi
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
-20 °C ... 80 °C
Aufprallenergie in den Endlagen
0.14 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
141 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
188 N
Bewegte Masse bei 0 mm Hub
20 g
Zuschlag bewegte Masse pro 10 mm Hub
6 g
Grundgewicht bei 0 mm Hub
149 g
Gewichtszuschlag pro 10 mm Hub
23 g
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Zubehör
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Stahl verzinkt
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dynamische Dichtungen
NBR
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr
Aluminium-Knetlegierung
