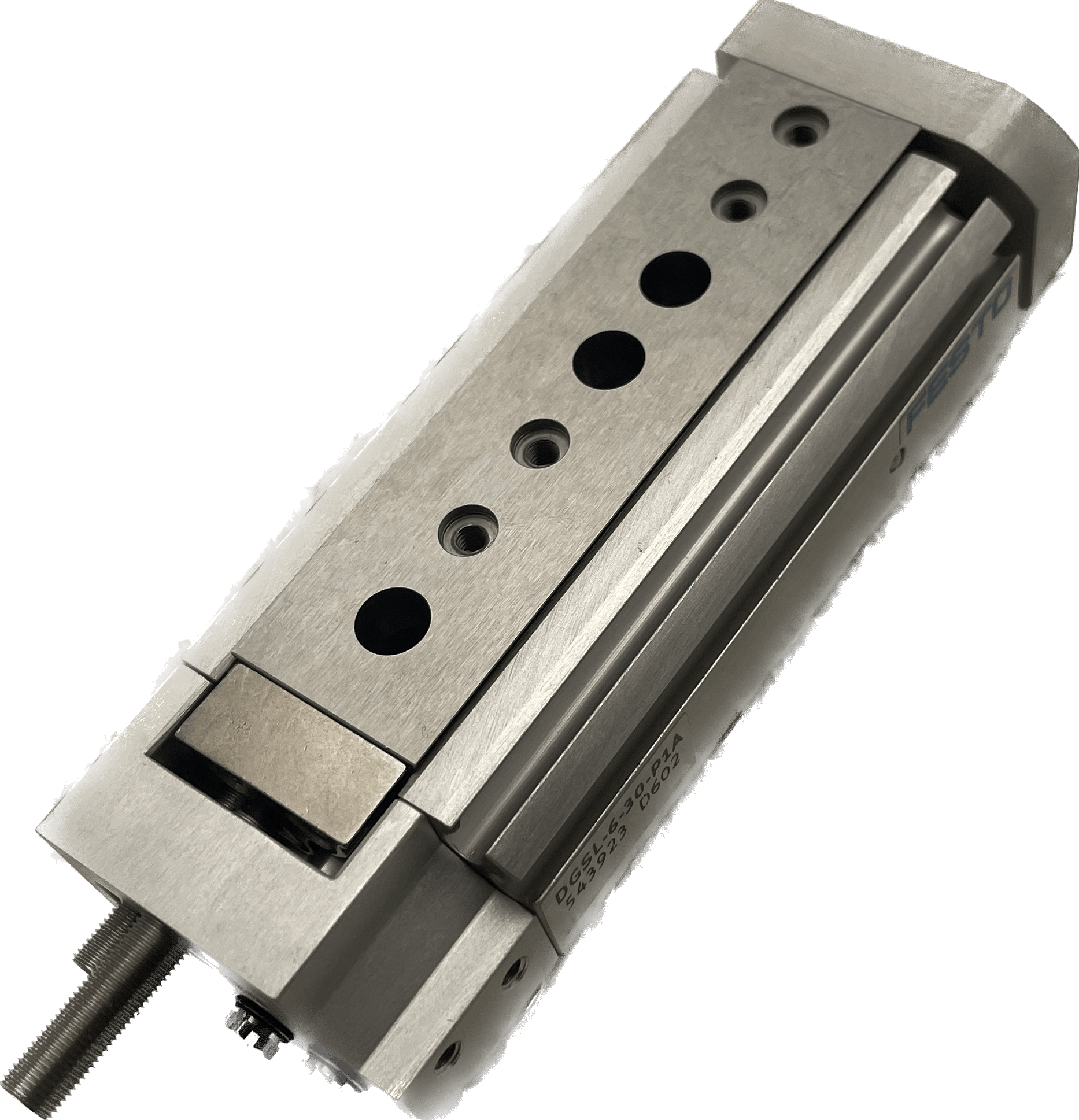

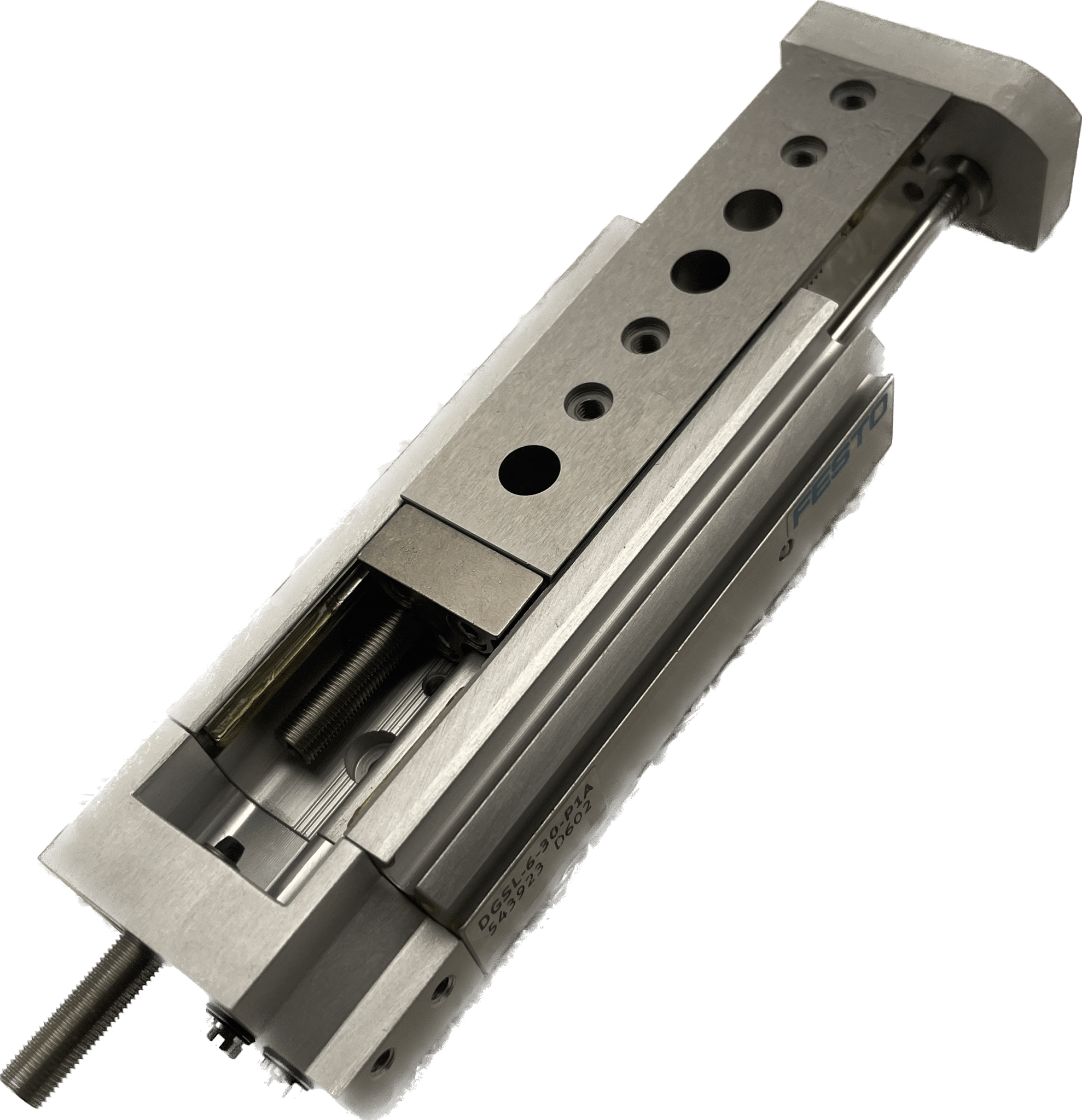

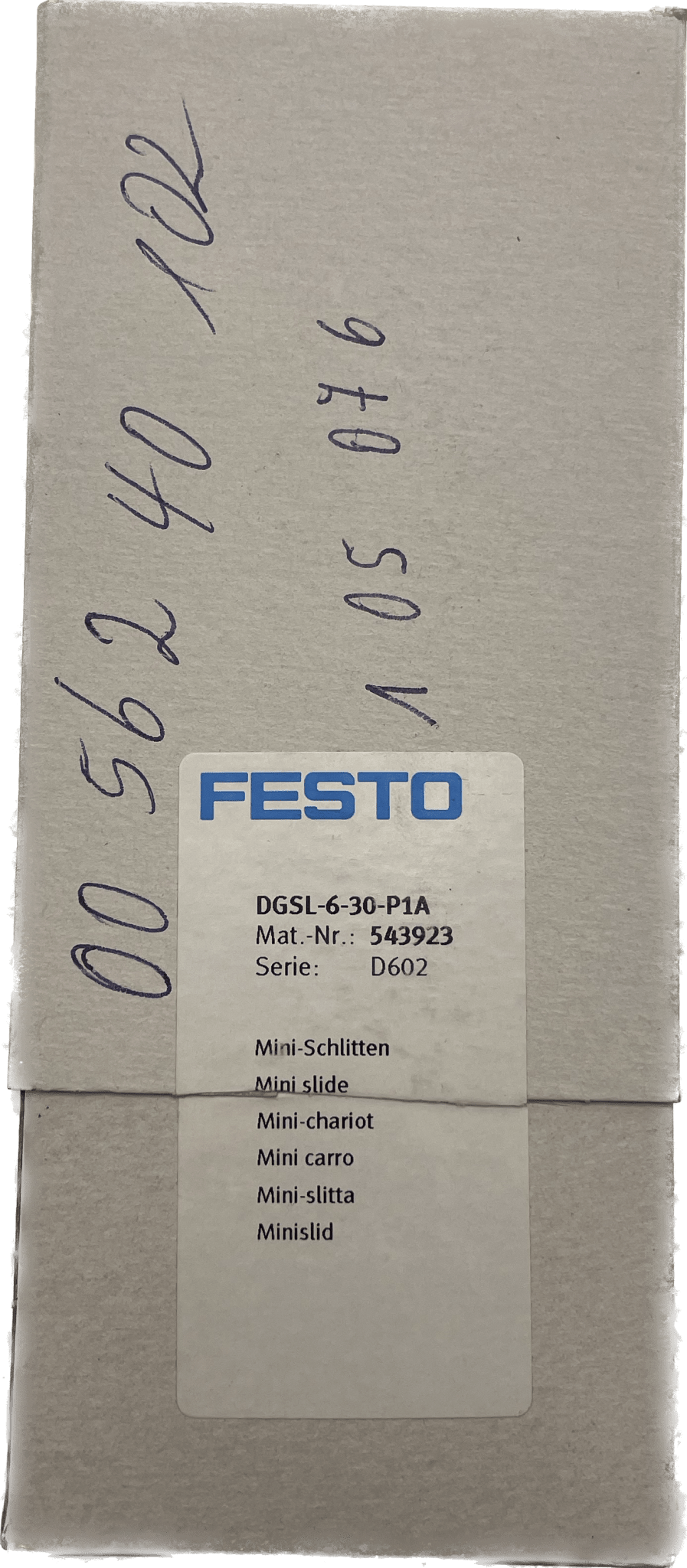

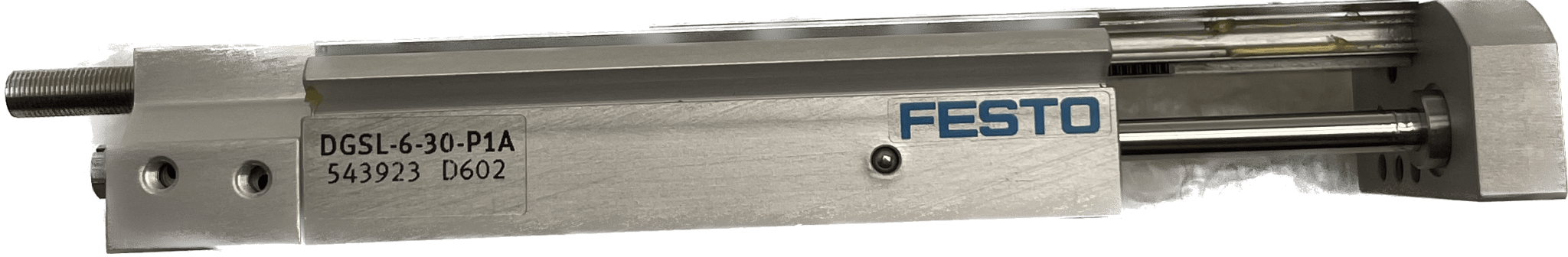

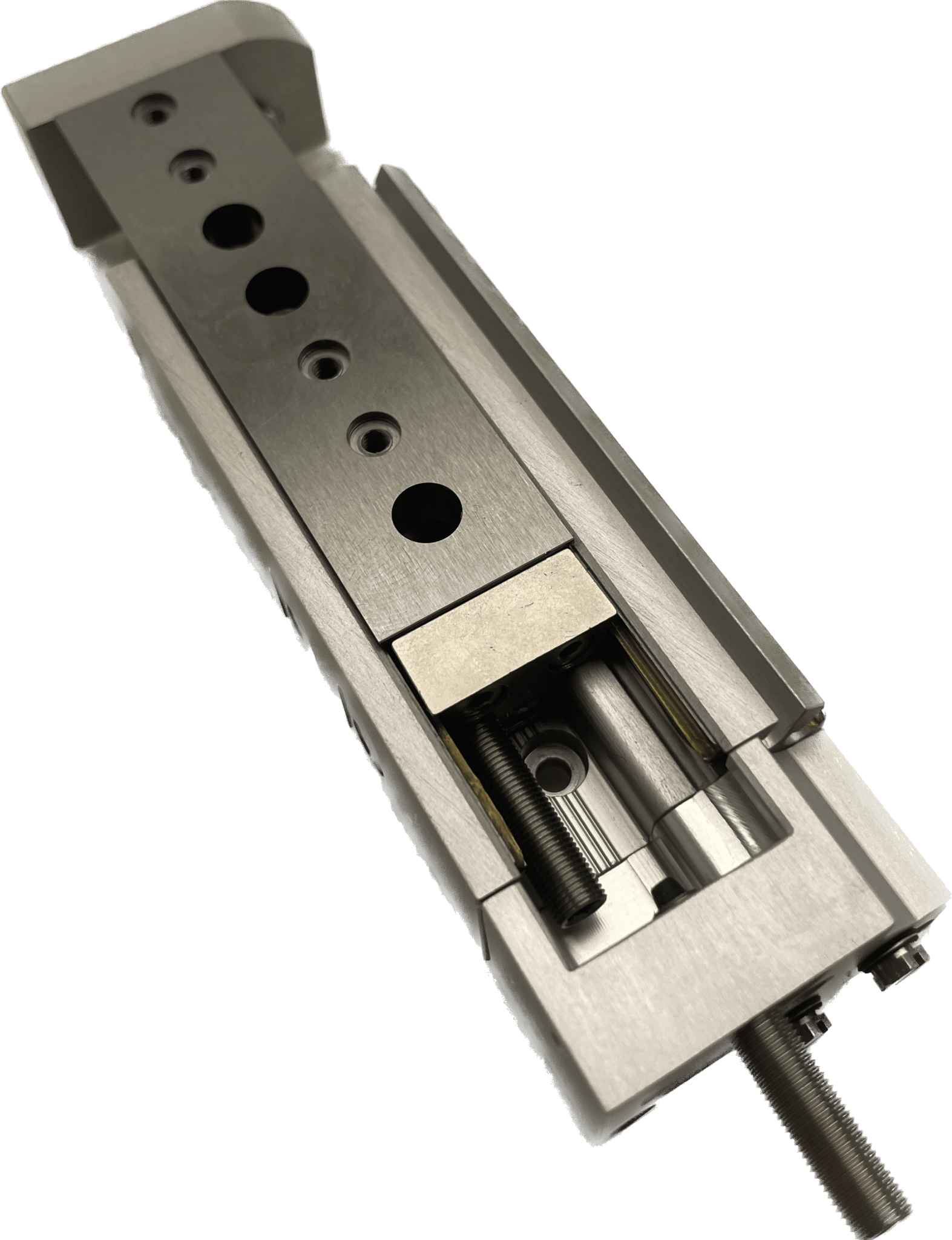

Festo Mini-Schlitten DGSL-6-30-P1A

Festo
unbenutzte Lagerware
Mini-Schlitten
DGSL-6-30-P1A
543923
GTIN 4052568182687
Hub
30 mm
Justierbarer Endlagenbereich / Länge vorne
30.5 mm
Justierbarer Endlagenbereich / Länge hinten
15 mm
Kolben-Ø
8 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig mit Festanschlag
Einbaulage
beliebig
Führung
Kugelkäfigführung
Konstruktiver Aufbau
Joch
Kolben
Kolbenstange
Schlitten
Positionserkennung
für Näherungsschalter
Symbol
00991263
Betriebsdruck
0.15 MPa ... 0.8 MPa
Betriebsdruck
1.5 bar ... 8 bar
Max. Geschwindigkeit
0.5 m/s
Wiederholgenauigkeit
±0,01 mm
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Umgebungstemperatur
0 °C ... 60 °C
Aufprallenergie in den Endlagen
0.02 J
Dämpfungslänge
2.8 mm
Max. Kraft Fy
631 N
Max. Kraft Fz
631 N
Max. Moment Mx
8 Nm
Max. Moment My
5.5 Nm
Max. Moment Mz
5.5 Nm
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
23 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
30 N
Bewegte Masse
83 g
Produktgewicht
203 g
Alternativanschlüsse
siehe Produktzeichnung
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss
M3
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
HNBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
