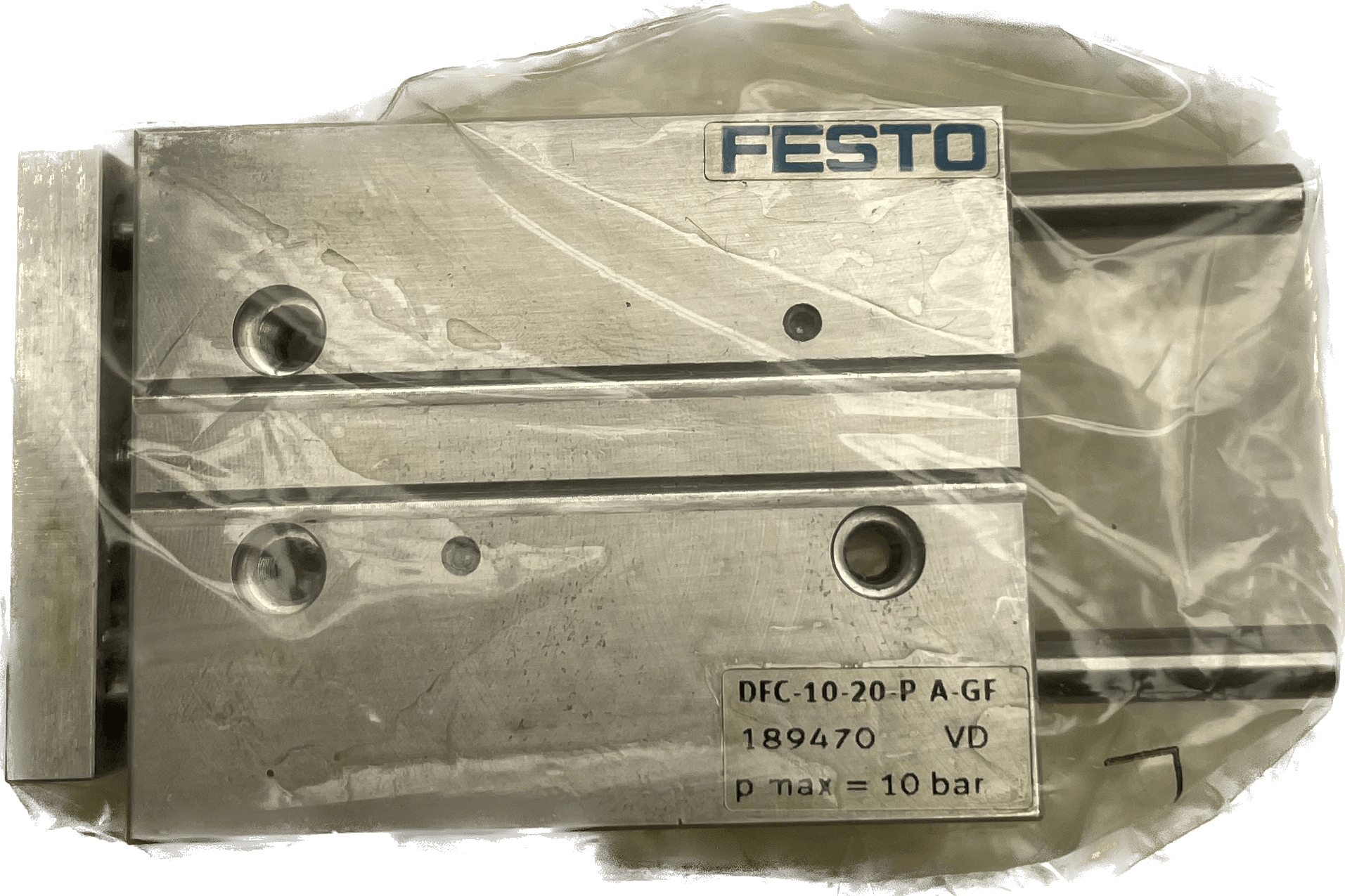

Festo Mini-Führungszylinder DFC-10-20-P-A-GF

Festo

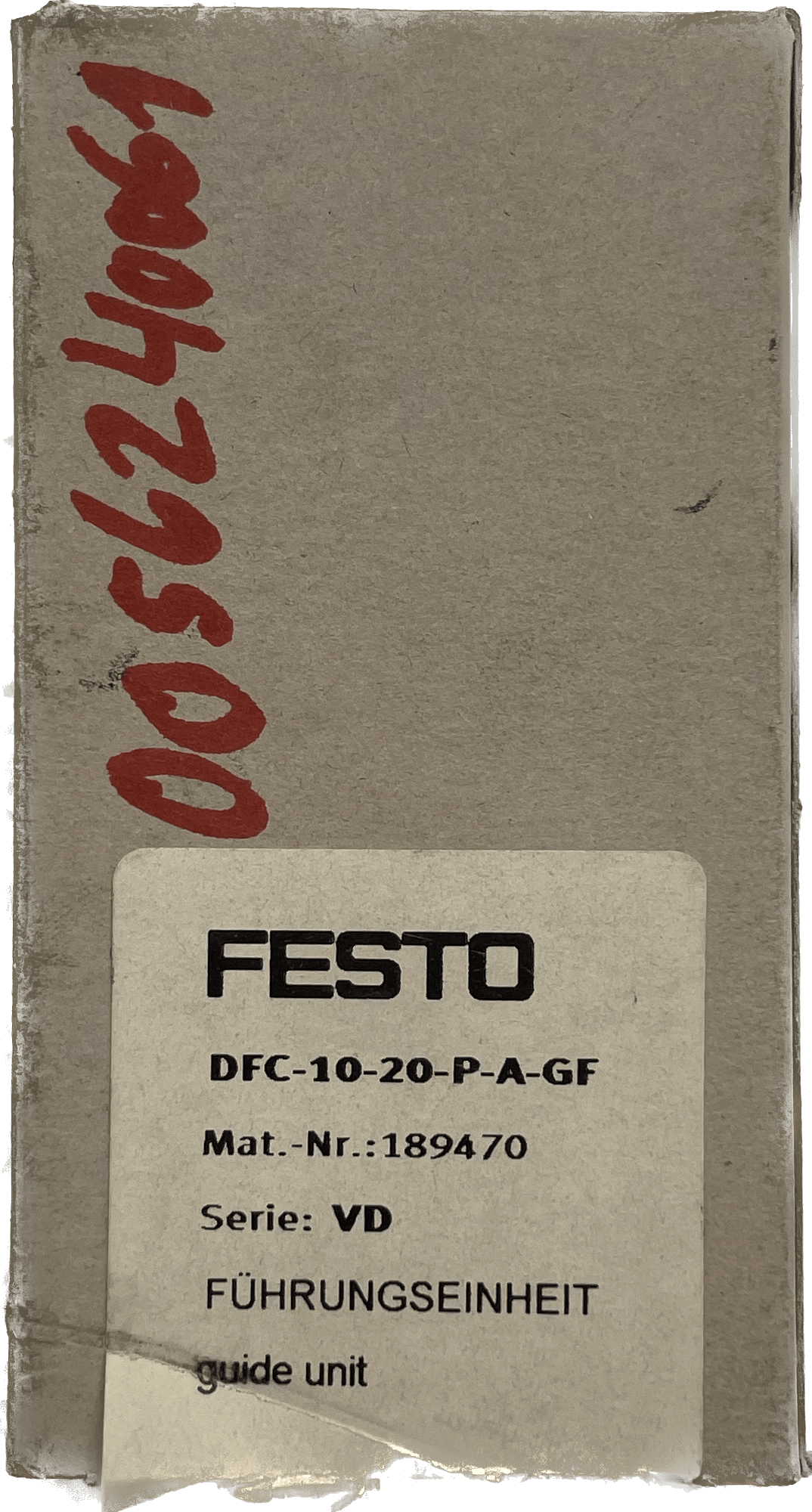

unbenutzte Lagerware
Mini-Führungszylinder
DFC-10-20-P-A-GF
189470
GTIN 4052568150150
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
15 mm
Hub
20 mm
Kolben-Ø
10 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Symbol
00991737
Betriebsdruck
0.1 MPa ... 1 MPa
Betriebsdruck
1 bar ... 10 bar
Max. Geschwindigkeit
1 m/s
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B2-L
Umgebungstemperatur
-5 °C ... 60 °C
Aufprallenergie in den Endlagen
0.05 J
Max. Moment Mx
0.4 Nm
Max. Nutzlast in Abhängigkeit vom Hub bei definiertem Abstand xs
12.2 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
35 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
47 N
Bewegte Masse
27.2 g
Bewegte Masse bei 0 mm Hub
27.2 g
Zuschlag bewegte Masse pro 10 mm Hub
7.2 g
Produktgewicht
117 g
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
