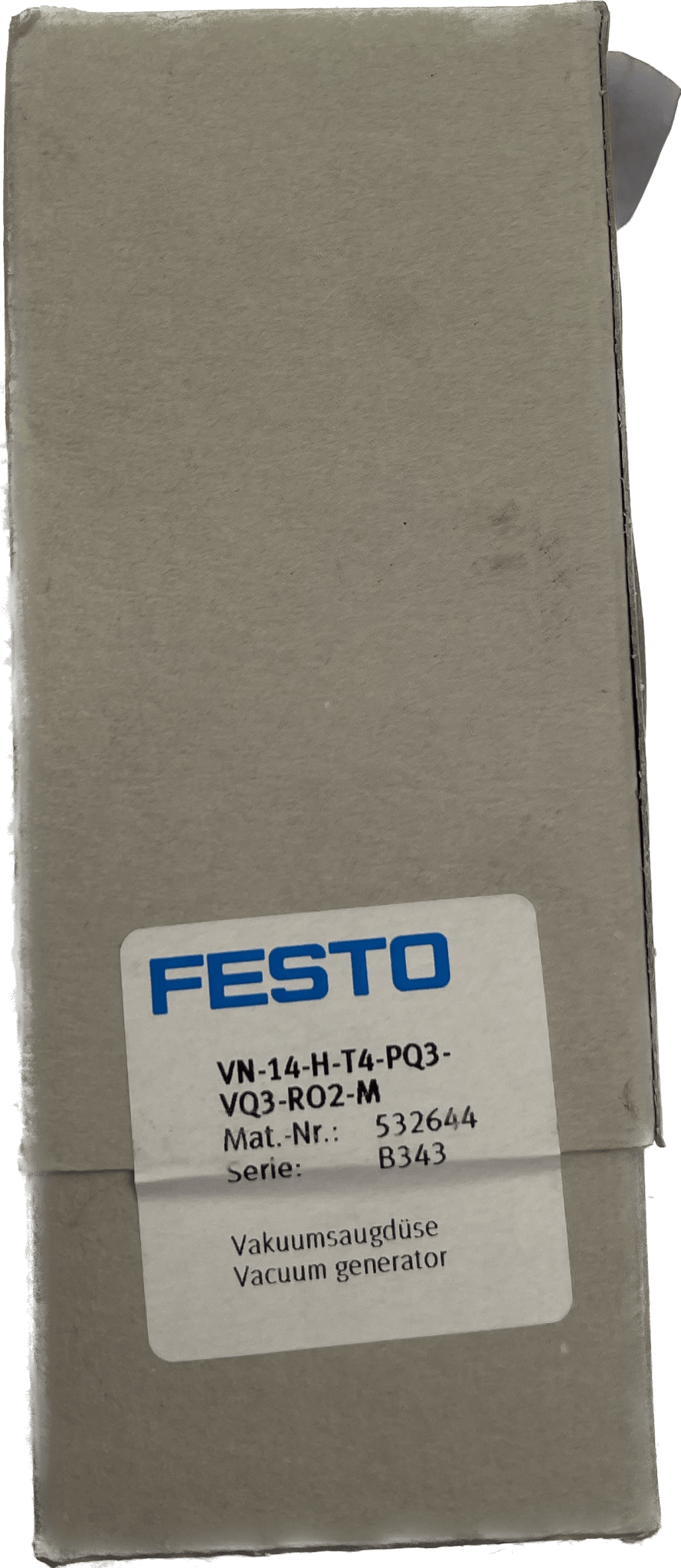

Festo Vakuumsaugdüse VN-14-H-T4-PQ3-VQ3-RO2-M

Festo
unbenutzte Lagerware
Vakuumsaugdüse
VN-14-H-T4-PQ3-VQ3-RO2-M
532644
GTIN 4052568165352
Nennweite Lavaldüse
1.4 mm
Rastermaß
18 mm
Bauart Schalldämpfer
offen
Einbaulage
beliebig
Ejektorcharakteristik
Standard
hoher Unterdruck
Handhilfsbetätigung
tastend
Integrierte Funktion
Einschaltventil elektrisch
Schalldämpfer offen
Konstruktiver Aufbau
T-Form
Symbol
00991492
Ventilfunktion
2/2
Betriebsdruck für max. Saugvolumenstrom
4 bar
Betriebsdruck
2 bar ... 8 bar
Betriebsdruck für max. Vakuum
3.5 bar
Max. Vakuum
92 %
Nennbetriebsdruck
6 bar
Max. Saugvolumenstrom gegen Atmosphäre
48.8 l/min
Belüftungszeit bei Nennbetriebsdruck
0.5 s
Betriebsspannungsbereich DC
21.6 V ... 26.4 V
Elektrische Leistungsaufnahme
1.2 W
Einschaltdauer
100%
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-Zone III
Mediumstemperatur
0 °C ... 50 °C
Schalldruckpegel bei Nennbetriebsdruck
69 dB(A)
Schutzart
IP40
Umgebungstemperatur
0 °C ... 50 °C
Produktgewicht
98 g
Elektrischer Anschluss
Stecker
Befestigungsart
mit Durchgangsbohrung
mit Hutschiene
mit Zubehör
Pneumatischer Anschluss 1
QS-8
Pneumatischer Anschluss 3
Schalldämpfer offen
Vakuumanschluss
QS-8
Werkstoff Anschlussgewinde
Aluminium-Knetlegierung, eloxiert
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Fangdüse
POM
Werkstoff Gehäuse
PA-verstärkt
POM-verstärkt
Werkstoff Schalldämpfer
Aluminium-Knetlegierung
POM
PU-Schaum
Werkstoff Schrauben
Stahl
Werkstoff Strahldüse
Aluminium-Knetlegierung
Werkstoff Verschraubung
Messing
vernickelt
