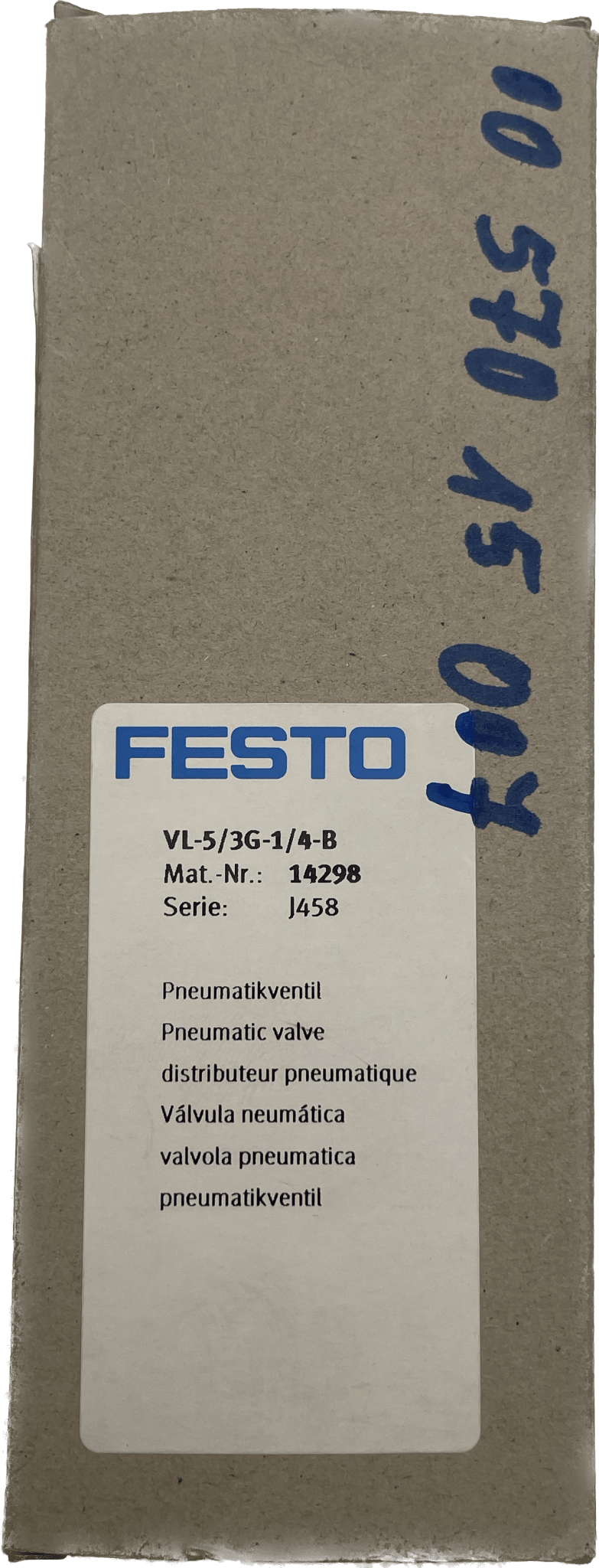

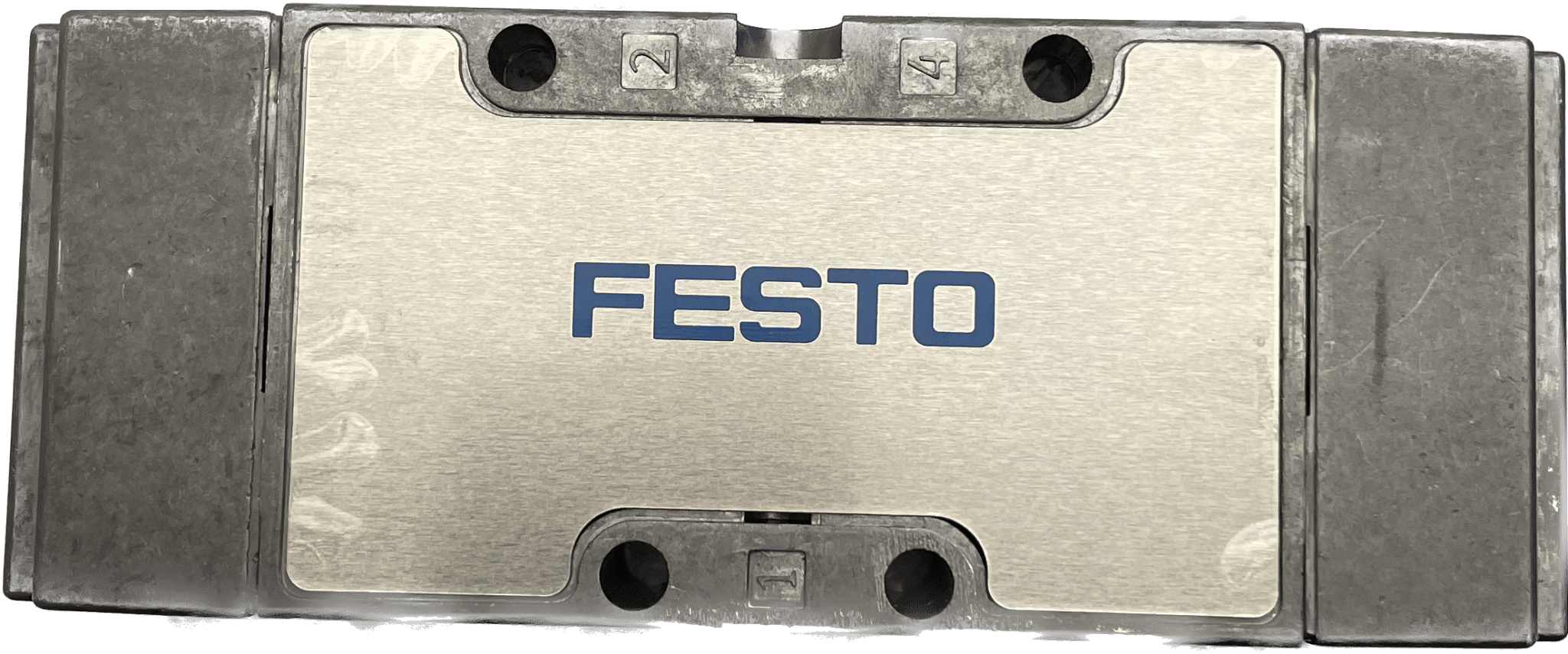

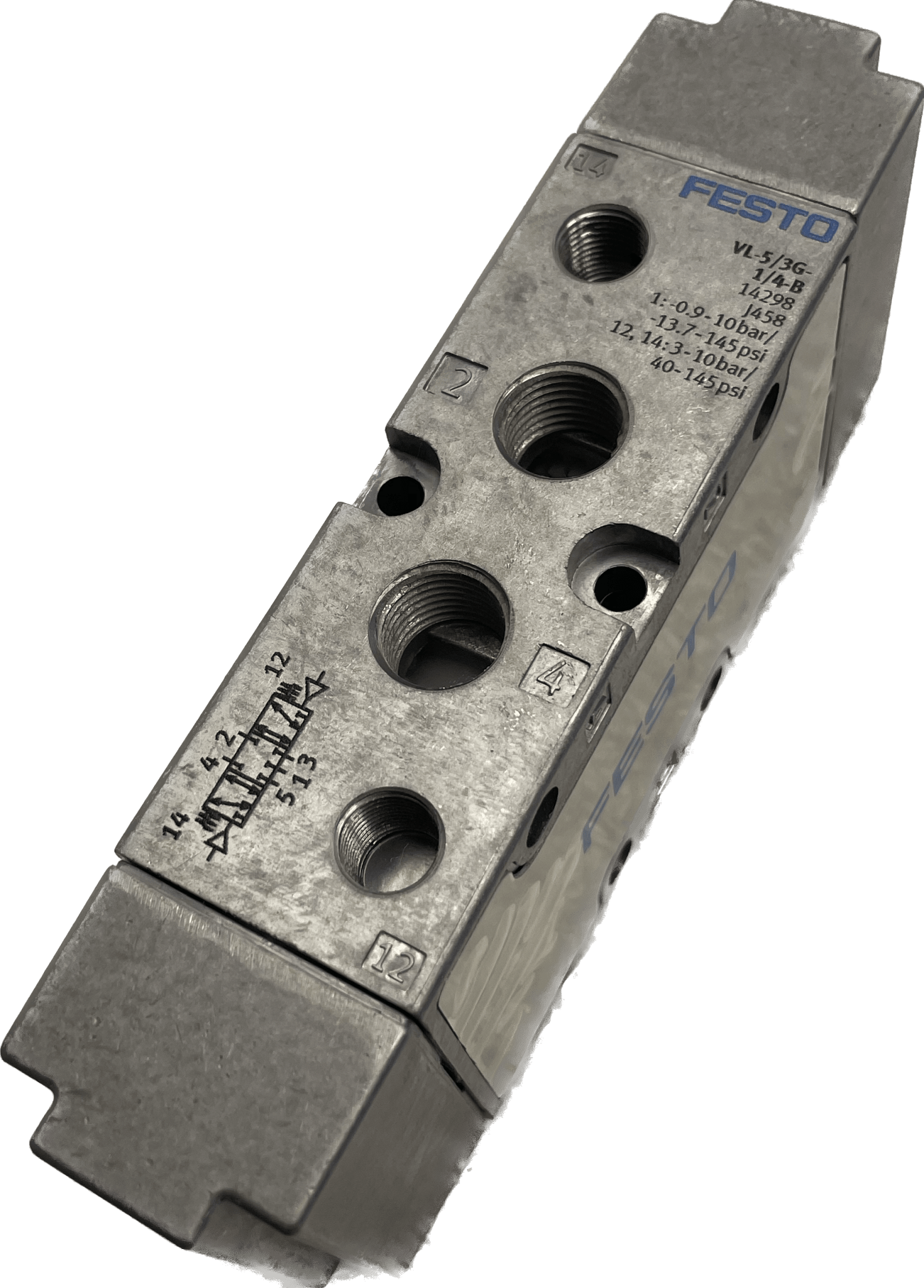

Festo Pneumatikventil VL-5/3G-1/4-B

Festo
unbenutzte Lagerware
Pneumatikventil
VL-5/3G-1/4-B
14298
GTIN 4052568112486
Ventilfunktion
5/3 geschlossen
Betätigungsart
pneumatisch
Baubreite
32 mm
Normalnenndurchfluss
1600 l/min
Pneumatischer Arbeitsanschluss
G1/4
Betriebsdruck
-0.09 MPa ... 1 MPa
Betriebsdruck
-0.9 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Nennweite
10 mm
Rastermaß
33 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
keine
Steuerart
direkt
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Symbol
00991018
Überdeckung
positive Überdeckung
Steuerdruck
0.3 MPa ... 1 MPa
Steuerdruck
3 bar ... 10 bar
b-Wert
0.38
C-Wert
6.35 l/sbar
Max. Schaltfrequenz
3 Hz
Schaltzeit aus
26 ms
Schaltzeit ein
6 ms
Schaltzeit um
30 ms
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-40 °C ... 60 °C
Mediumstemperatur
-10 °C ... 60 °C
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-10 °C ... 60 °C
Produktgewicht
375 g
Befestigungsart
wahlweise:
auf PR-Leiste
mit Durchgangsbohrung
Anschluss Steuerluft 12
G1/8
Anschluss Steuerluft 14
G1/8
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 5
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
