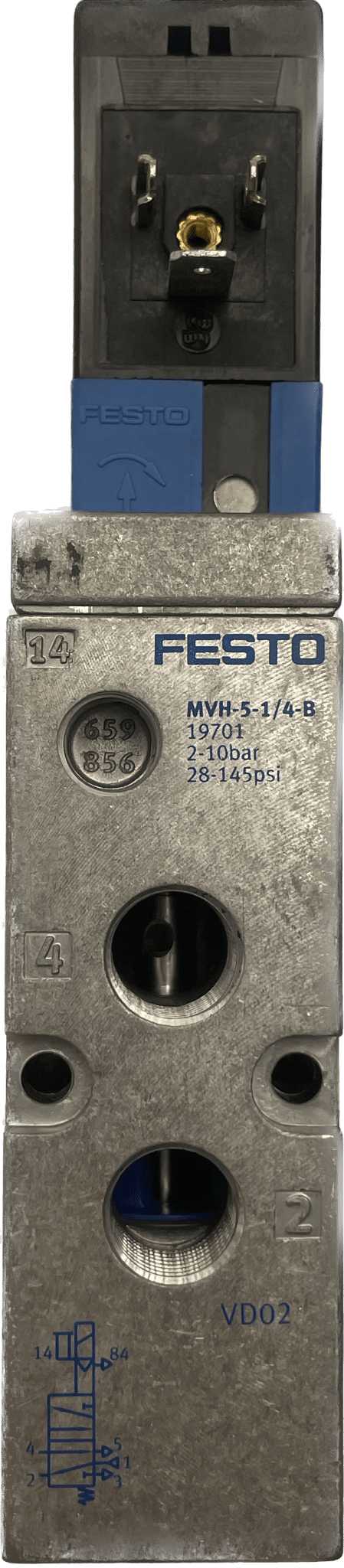

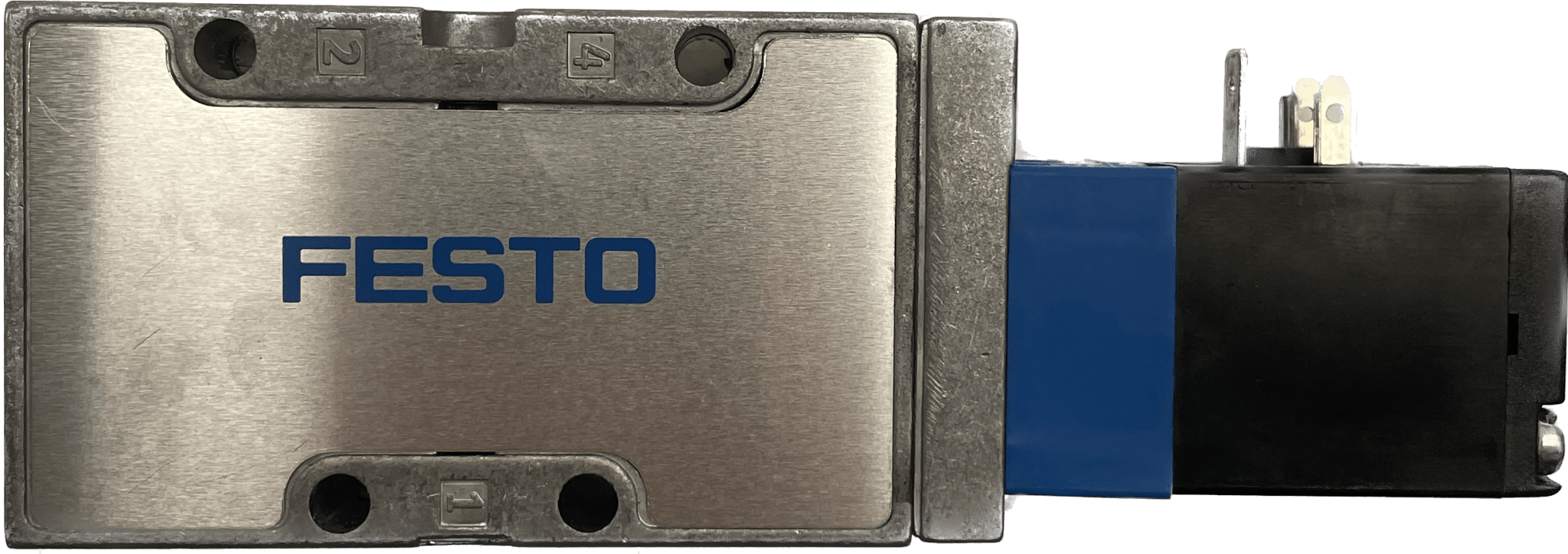

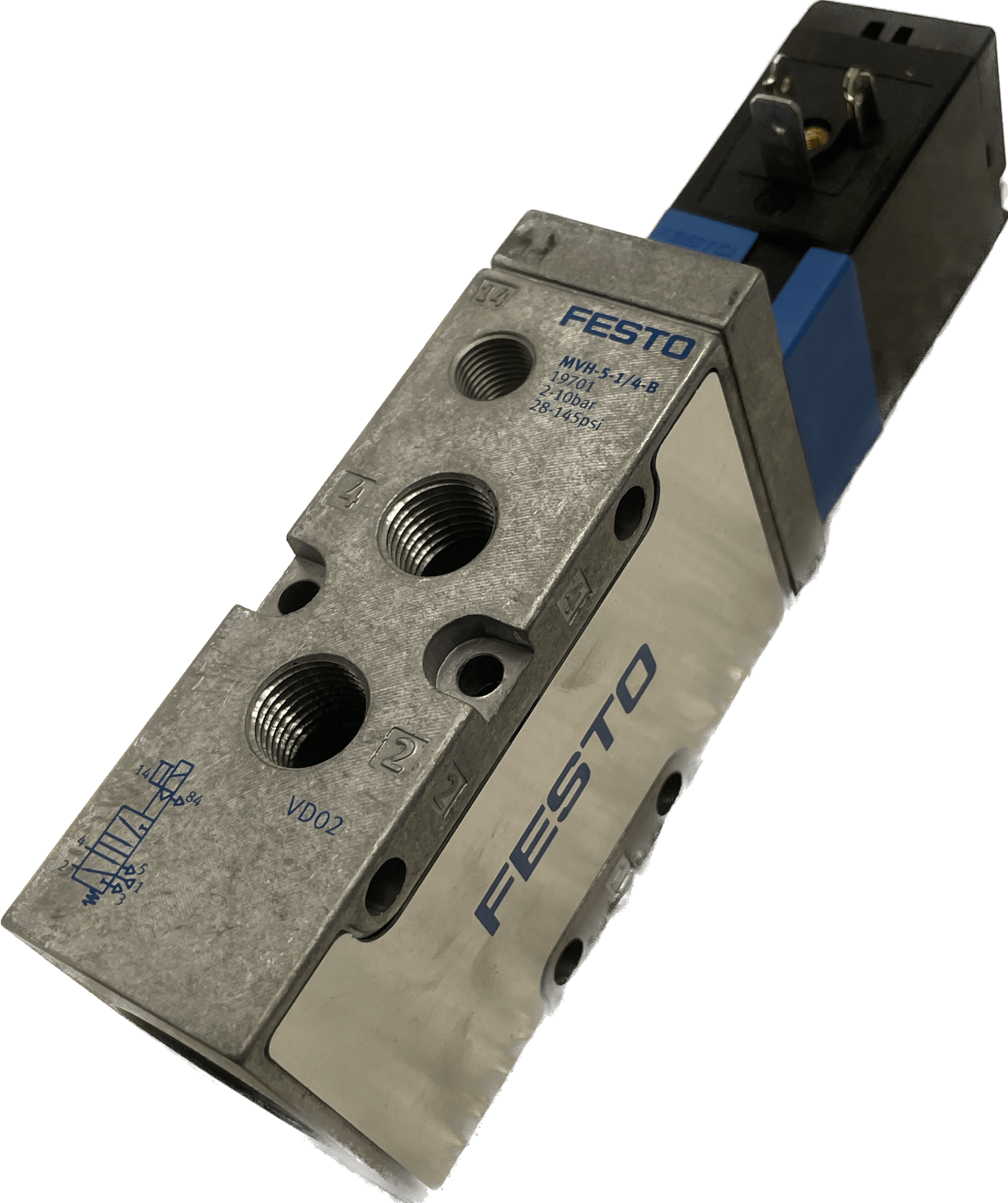

Festo Magnetventil MVH-5-1/4-B

Festo
unbenutzte Lagerware
Magnetventil
MVH-5-1/4-B
19701
GTIN 4052568113391
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Baubreite
32 mm
Normalnenndurchfluss
1300 l/min
Pneumatischer Arbeitsanschluss
G1/4
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Konstruktiver Aufbau
Teller-Sitz
Rückstellart
mechanische Feder
Nennweite
7 mm
Rastermaß
33 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991035
Überdeckung
negative Überdeckung
b-Wert
0.29
C-Wert
5.5 l/sbar
Max. Schaltfrequenz
3 Hz
Schaltzeit aus
36 ms
Schaltzeit ein
15 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs

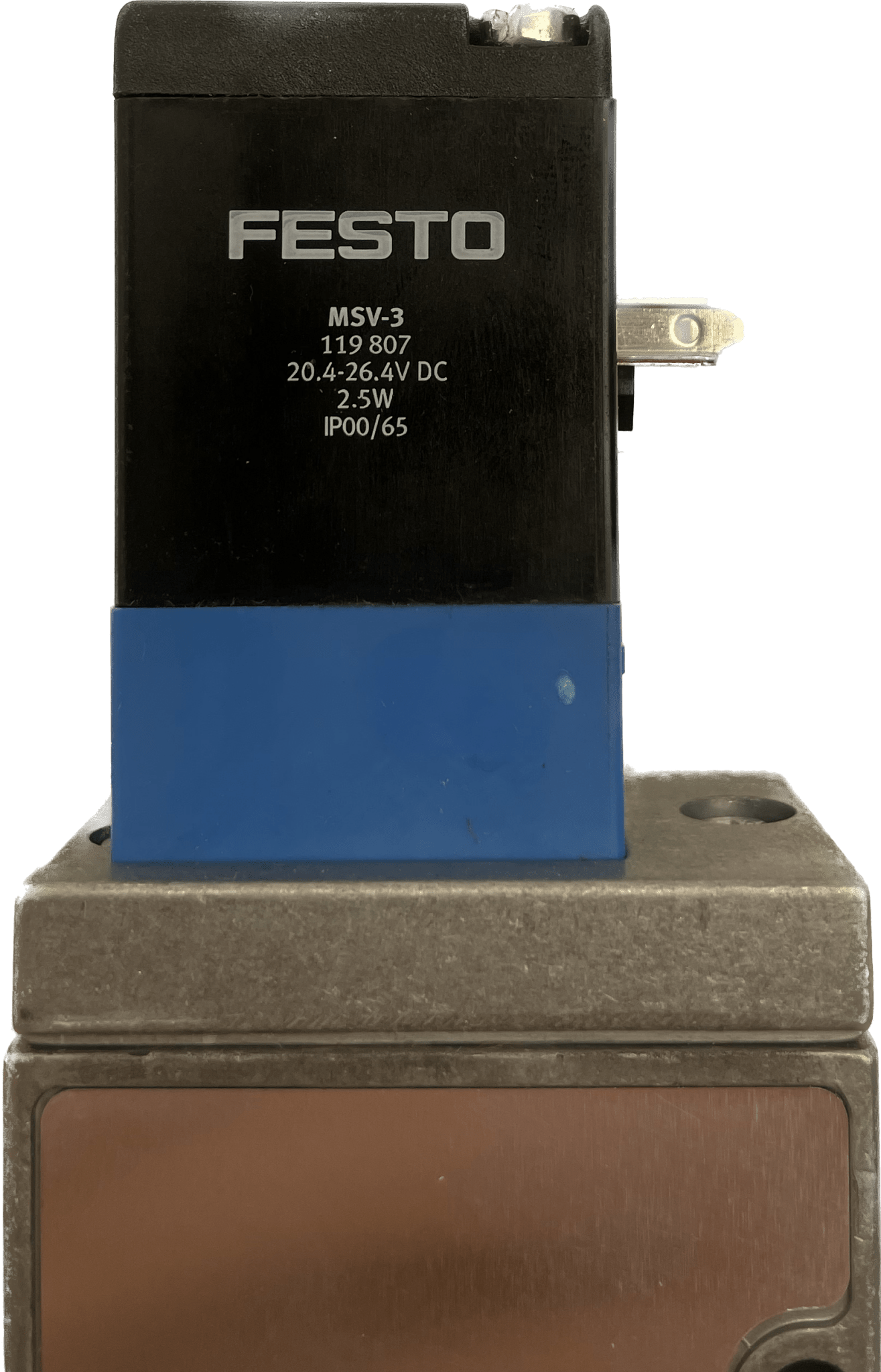

Spulenkennwerte
24 V DC: 2,5 W
Zulässige Spannungsschwankungen
+/- 10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-40 °C ... 60 °C
Mediumstemperatur
-5 °C ... 50 °C
Umgebungstemperatur
-5 °C ... 50 °C
Produktgewicht
360 g
Befestigungsart
wahlweise:
auf PR-Leiste
mit Durchgangsbohrung
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 5
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
TPE-U(PU)
Werkstoff Gehäuse
Aluminium-Druckguss
