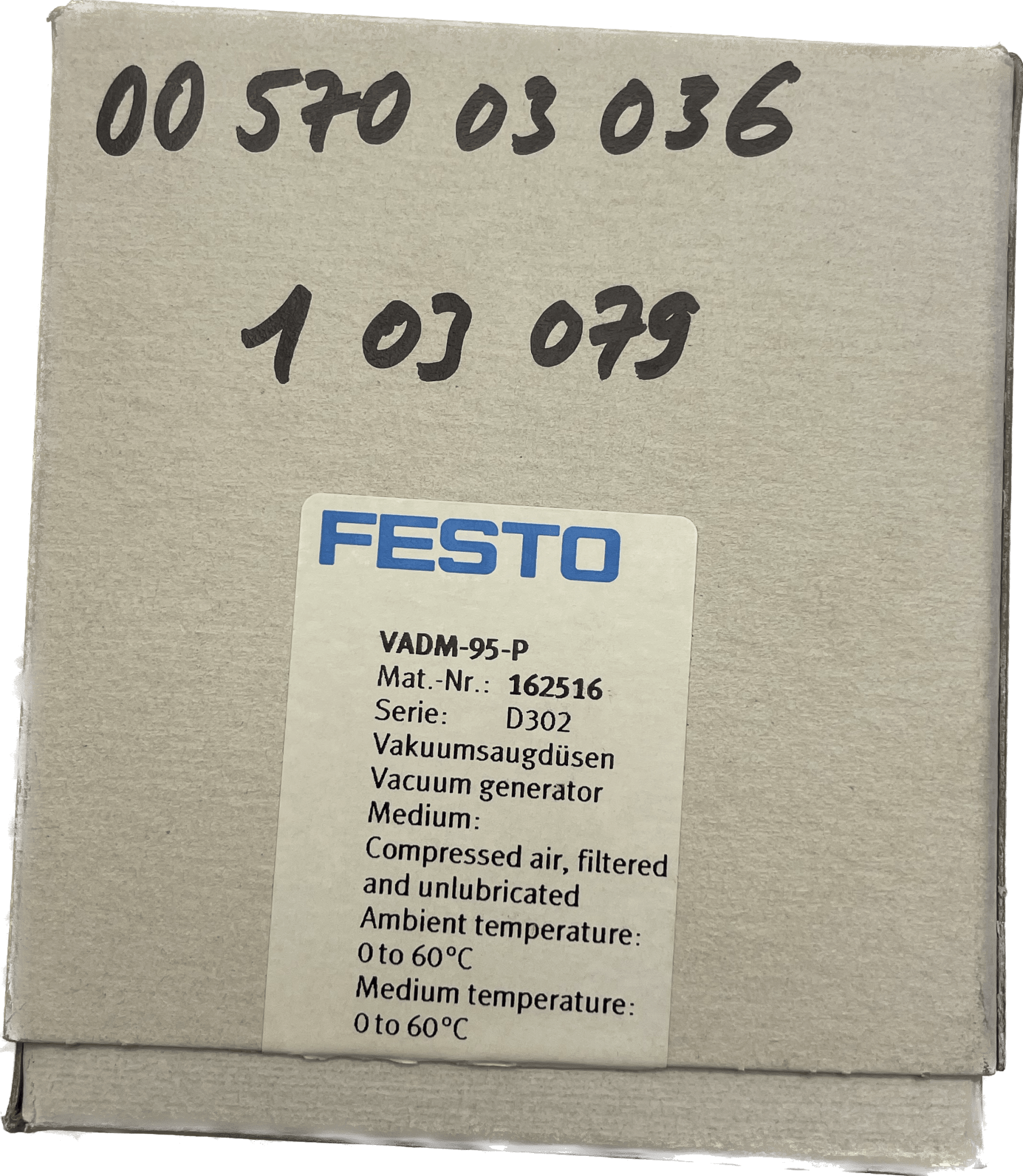

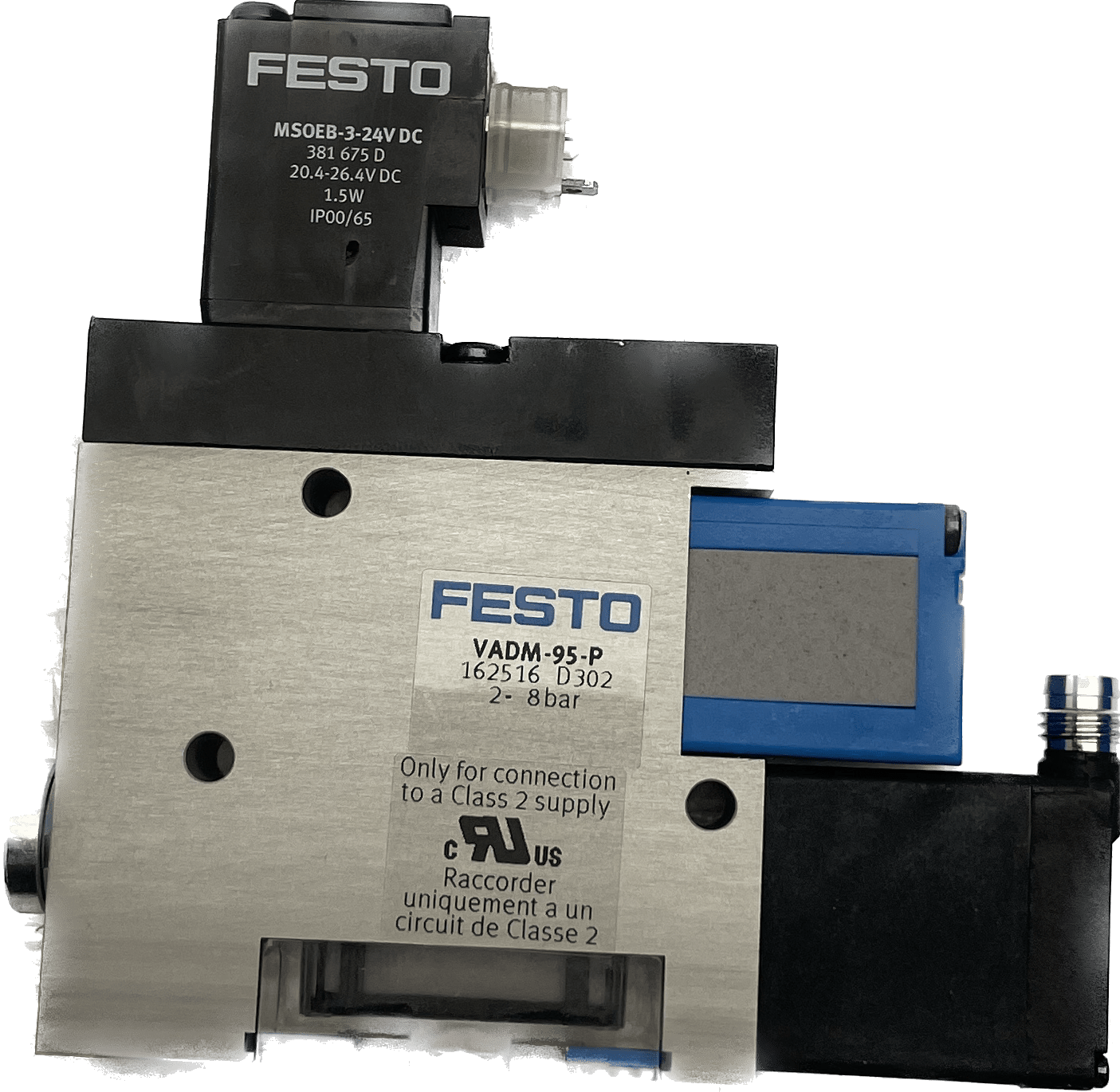

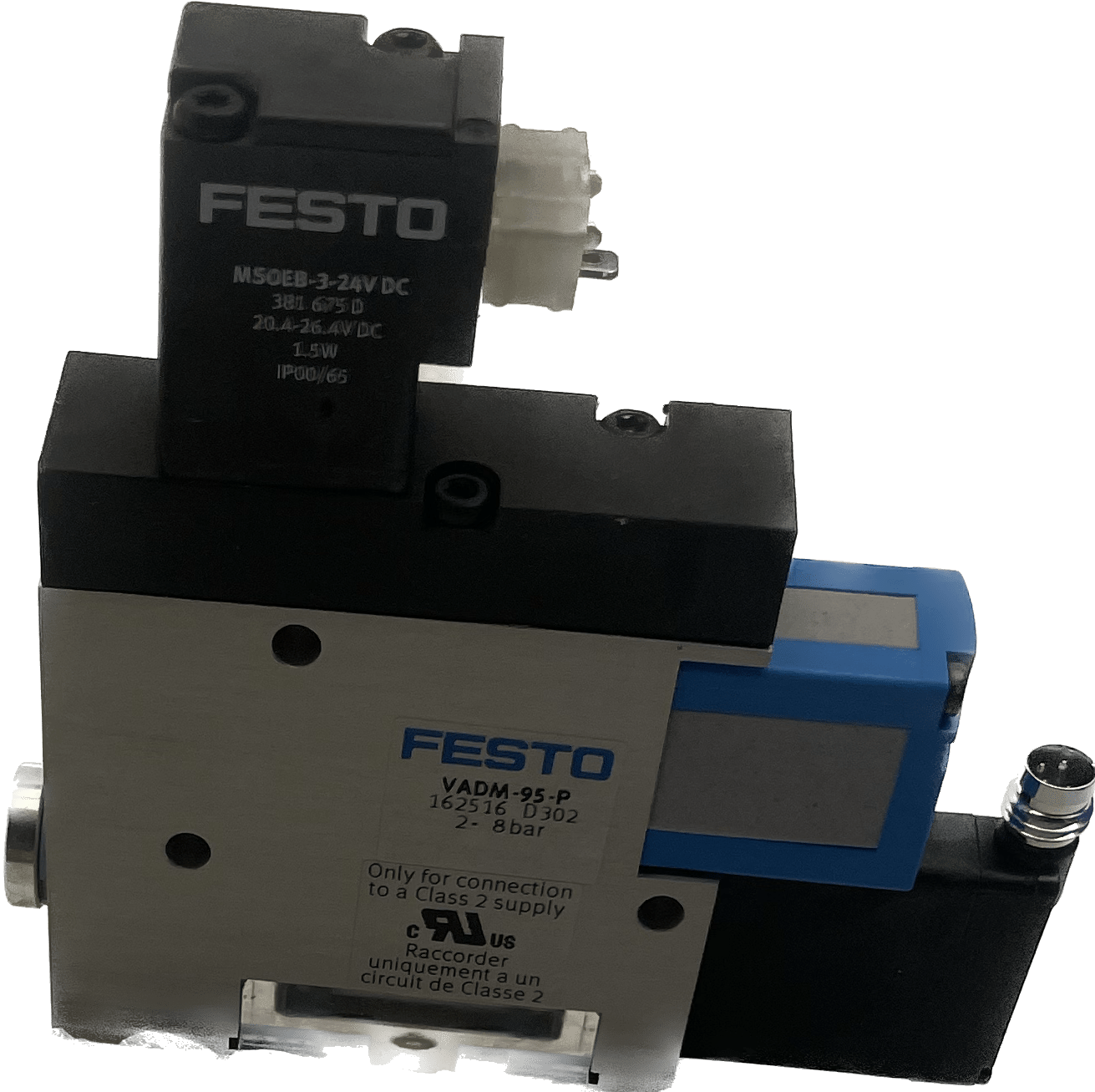

Festo Vakuumsaugdüse VADM-95-P

Festo
unbenutzte Lagerware
Vakuumsaugdüse
VADM-95-P
162516
GTIN 4052568131388
Nennweite Lavaldüse
0.95 mm
Rastermaß
18 mm
Bauart Schalldämpfer
geschlossen
Einbaulage
beliebig
Ejektorcharakteristik
hohes Vakuum
Filterfeinheit
40 µm
Handhilfsbetätigung
tastend
Integrierte Funktion
Einschaltventil elektrisch
Filter
Vakuumschalter
Messgröße
Relativdruck
Messprinzip
piezoresistiv
Schaltelementfunktion
Schließer
Schaltfunktion
Schwellwert-Komparator
Symbol
00991304
Ventilfunktion
geschlossen
Verpolungsschutz
für alle elektrischen Anschlüsse
Anzeigeart
LED
Einstellbereich Hysterese
-0.05 MPa ... -0.005 MPa
Einstellbereich Hysterese
-0.5 bar ... -0.05 bar
Einstellbereich Hysterese
-7.25 psi ... -0.725 psi
Einstellmöglichkeiten
Poti
Schaltzustandsanzeige
optisch
Einstellbereich Schwellwerte
-0.09 MPa ... 0 MPa
Einstellbereich Schwellwerte
-0.9 bar ... 0 bar
Einstellbereich Schwellwerte
-13.05 psi ... 0 psi
Betriebsdruck
0.2 MPa ... 0.8 MPa
Betriebsdruck
2 bar ... 8 bar
Betriebsdruck
29 psi ... 116 psi
Max. Vakuum
85 %
Nennbetriebsdruck
0.6 MPa
Nennbetriebsdruck
6 bar
Nennbetriebsdruck
87 psi
Belüftungszeit bei Nennbetriebsdruck
1.18 s
Betriebsspannungsbereich DC
21.6 V ... 26.4 V
Einschaltdauer
100%
Schaltausgang
PNP
Zulassung
RCM Mark
c UL us - Recognized (OL)
CE-Zeichen (siehe Konformitätserklärung)
nach EU-EMV-Richtlinie
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb nicht möglich
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Mediumstemperatur
0 °C ... 60 °C
Schutzart
IP65
Umgebungstemperatur
0 °C ... 50 °C
Produktgewicht
220 g
Druckmessbereich
0 MPa ... 0.1 MPa
Druckmessbereich
0 bar ... 1 bar
Druckmessbereich
0 psi ... 14.5 psi
Elektrischer Anschluss
4-polig
M8x1
Stecker
Befestigungsart
wahlweise:
mit Durchgangsbohrung
mit Innengewinde
Pneumatischer Anschluss 1
G1/8
Pneumatischer Anschluss 3
Schalldämpfer integriert
Vakuumanschluss
G1/8
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Fangdüse
Messing vernickelt
Werkstoff Filter
PA
Werkstoff Filtergehäuse
PC
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Schalldämpfer
PE
POM
Werkstoff Kolben
POM
Werkstoff Strahldüse
Messing vernickelt
