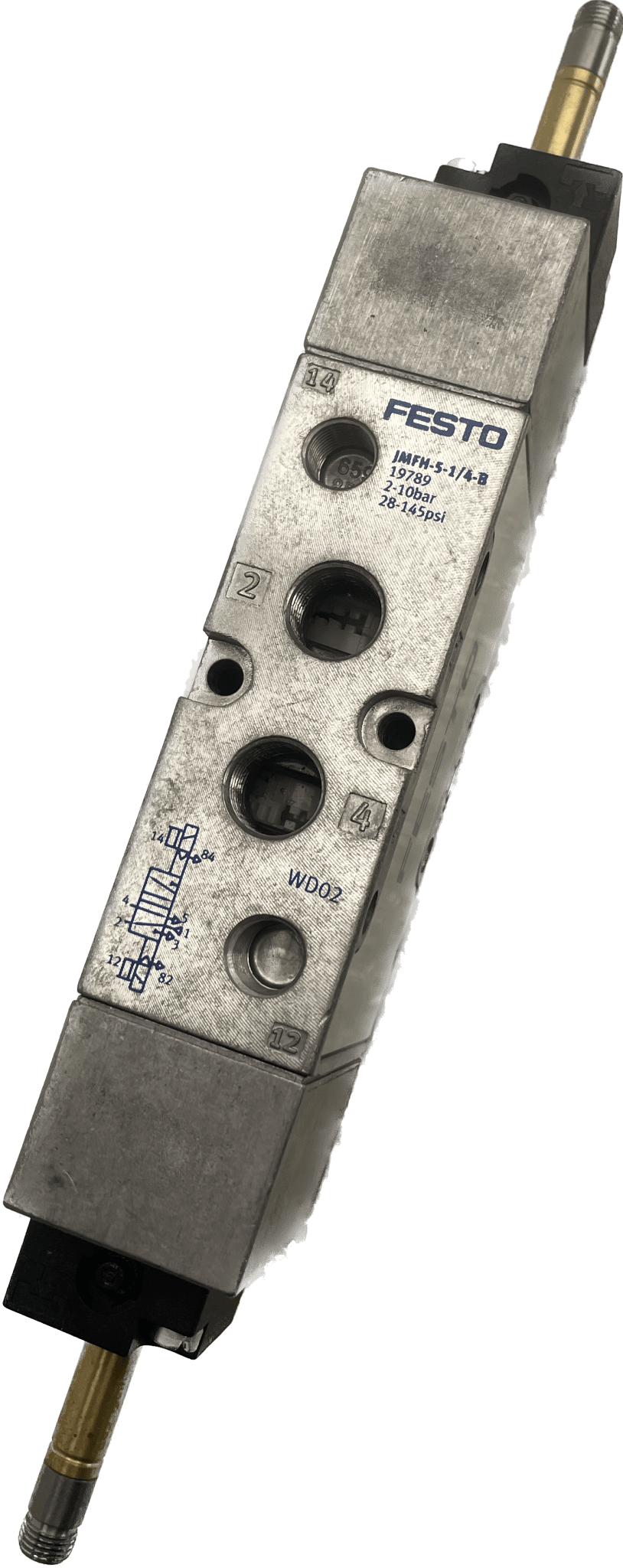

Festo Magnetventil JMFH-5-1/4-B

Festo

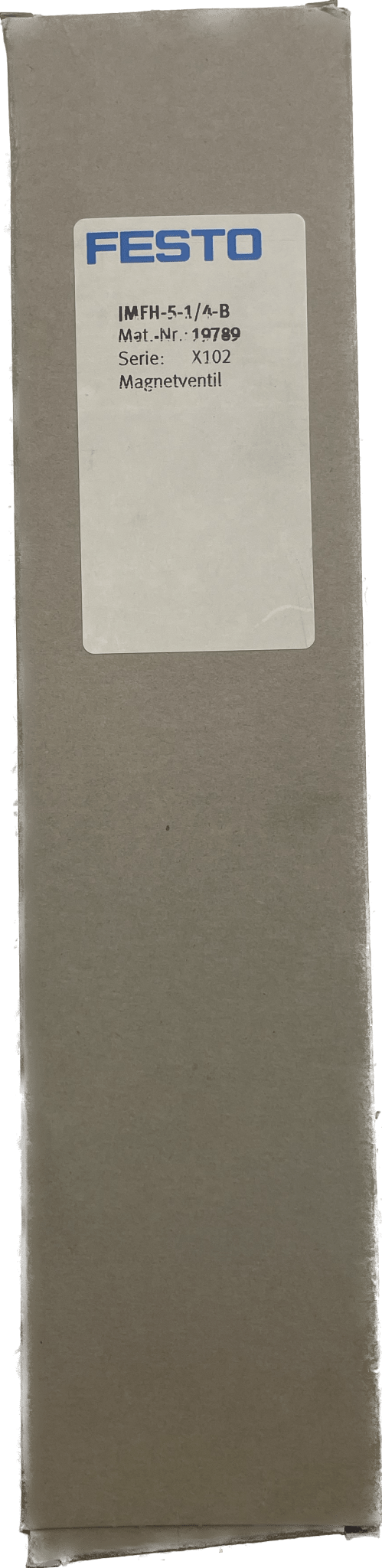

unbenutzte Lagerware
Magnetventil
JMFH-5-1/4-B
19789
GTIN 4052568009489
Magnet-/Pneumatikventile, Tiger 2000
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Baubreite
32 mm
Normalnenndurchfluss
1600 l/min
Pneumatischer Arbeitsanschluss
G1/4
Betriebsdruck
0.2 MPa ... 1 MPa
Betriebsdruck
2 bar ... 10 bar
Konstruktiver Aufbau
Kolben-Schieber
Nennweite
10 mm
Rastermaß
33 mm
Abluftfunktion
drosselbar
Dichtprinzip
weich
Einbaulage
beliebig
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Symbol
00991013
Überdeckung
positive Überdeckung
b-Wert
0.38
C-Wert
6.35 l/sbar
Max. Schaltfrequenz
3 Hz
Schaltzeit um
14 ms
Max. positiver Prüfimpuls bei 0 Signal
2200 µs
Max. negativer Prüfimpuls bei 1 Signal
3700 µs
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Lagertemperatur
-40 °C ... 60 °C
Mediumstemperatur
-10 °C ... 60 °C
Umgebungstemperatur
-5 °C ... 40 °C
Produktgewicht
460 g
Elektrischer Anschluss
über F-Spule, getrennt zu bestellen
Befestigungsart
wahlweise:
auf PR-Leiste
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 5
G1/4
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
